描述
关键技术规格
- 兼容系统：CENTUM VP、V-net、RIO 远程 I/O 网络
- 通信速率：100 Mbps
- 传输距离：多模光纤 2 km；单模可达 20 km（视版本）
- 电源：24 VDC（±10%），功耗 5.5 W（max）
- 隔离电压：1 kV DC
- 工作温度：-10°C ~ +55°C
- 存储温度：-20°C ~ +70°C
- 尺寸（宽 × 高 × 深）：22.5 × 99 × 120 mm
- 重量：约 270 g
- 冗余支持：双模块热备，网络冗余
- 防护等级：IP20（机柜内安装）
- 认证：CE、RoHS

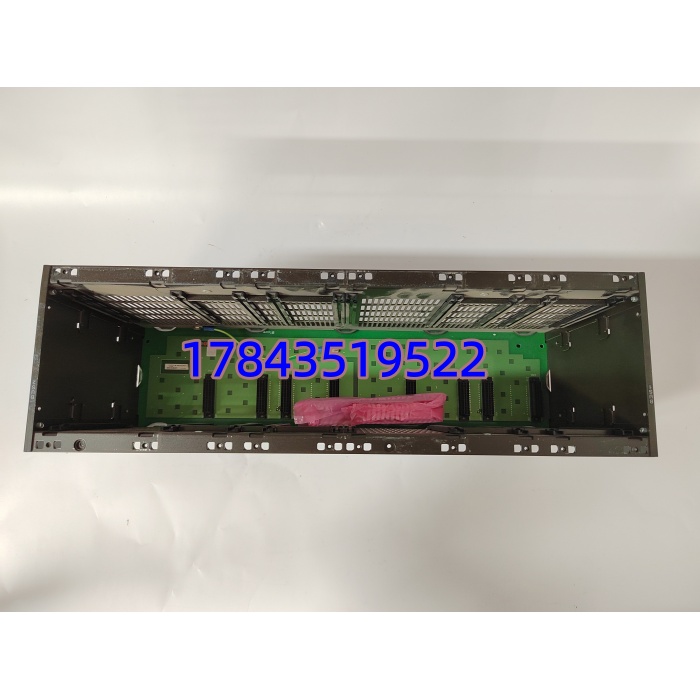

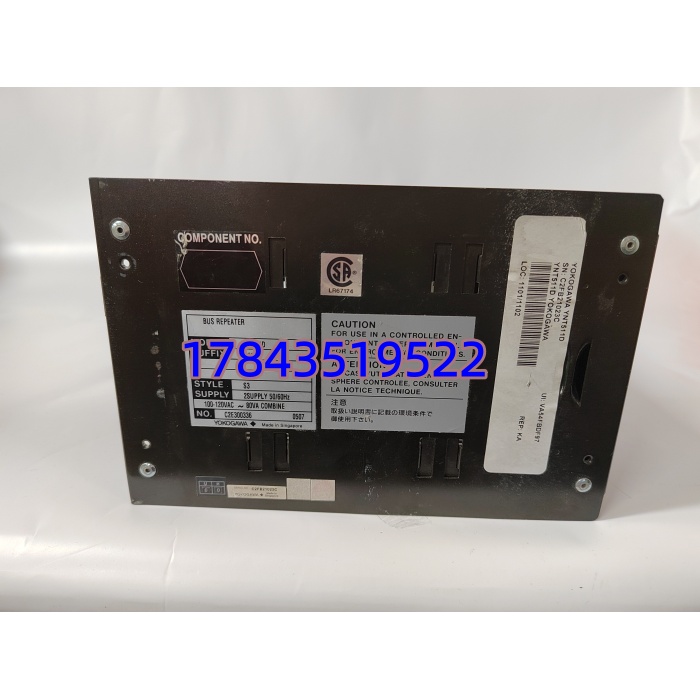

产品深度介绍
YOKOGAWA YNT511D 是横河电机专为CENTUM VP DCS 系统设计的V-net 光纤总线中继器，用于在长距离或强干扰环境下延伸控制网络。它接收电 / 光信号，再生、放大并转发，彻底隔离网段间电气干扰，提升数据完整性与稳定性。
- 信号再生：重建 V-net 信号，消除传输畸变，支持100Mbps高速通信
- 距离扩展：多模光纤最远 2 km，满足大型厂区、跨车间通信
- 电气隔离：1 kV DC 隔离，阻断地环路与共模干扰，保护主控卡件
- 冗余组网：支持双冗余配置，故障自动切换，满足关键工艺高可用需求
- 即插即用：无复杂配置，LED 状态指示，快速部署与维护
应用场景
- 大型化工 / 石化 DCS 网络装置分散、电磁干扰强，用 YNT511D 将 V-net 总线延伸至 2km，稳定连接远程 I/O 柜，避免电缆干扰导致的通信闪断。
- 电力 / 电厂远程监控锅炉、汽机、水处理等区域分散，通过光纤中继实现跨区域控制网互联，保障实时数据与指令可靠传输。
- 冶金 / 钢铁强干扰环境变频器、大电机干扰严重，光纤中继电气隔离阻断干扰，保障控制网络稳定，减少非计划停机。
- 油气 / 长流程站点站点间距大，利用2km 光纤延伸，构建统一监控网络，降低布线成本并提升抗雷击能力。
核心卖点与差异化
- 专为 V-net 优化：横河原厂，100% 兼容 V-net/RIO，第三方设备难匹配时序与冗余协议
- 长距离 + 高抗扰：2km 光纤 + 1kV 隔离，远超普通电中继（通常 < 500m、无隔离）
- 工业级可靠性：-10°C~+55°C宽温、低功耗、无风扇设计，适合 7×24h 连续运行
- 冗余热备：支持双模块冗余，单节点故障不影响全网，普通中继多为单路
- 简化运维：即插即用、LED 状态指示、无需软件配置，现场快速更换
替换与升级建议
✅ 直接替换（同型号）
- YNT511D：硬件、接口、协议完全一致，直接插拔，无需改线或重配
⚠️ 兼容升级（同系列）
- YNT511D-V42：功能一致，固件更新，直接替换，建议同步升级冗余对端固件
❌ 不兼容（第三方 / 非 V-net）
- 普通 Profibus/Modbus 光纤中继：时序、帧格式、冗余机制不匹配，无法接入 V-net，易丢包或全网瘫痪
常见故障与排查
- 通信闪断 / 丢包
- 排查光纤接头脏污或端面损伤，清洁 / 更换跳线
- 检查冗余模块是否同步，必要时重新同步配置
- 指示灯不亮 / 无输出
- 测量 24VDC 供电是否正常（±10% 范围内）
- 检查电源端子是否松动、熔丝是否完好
- 距离不够 / 速率上不去
- 确认光纤类型（多模≤2km；单模可达 20km）
- 检查光纤弯曲半径是否过小、链路损耗是否超标
