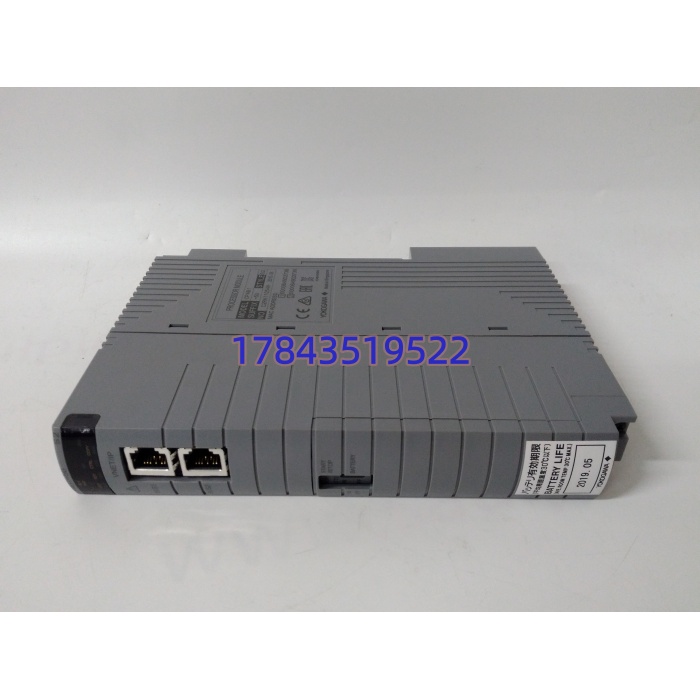

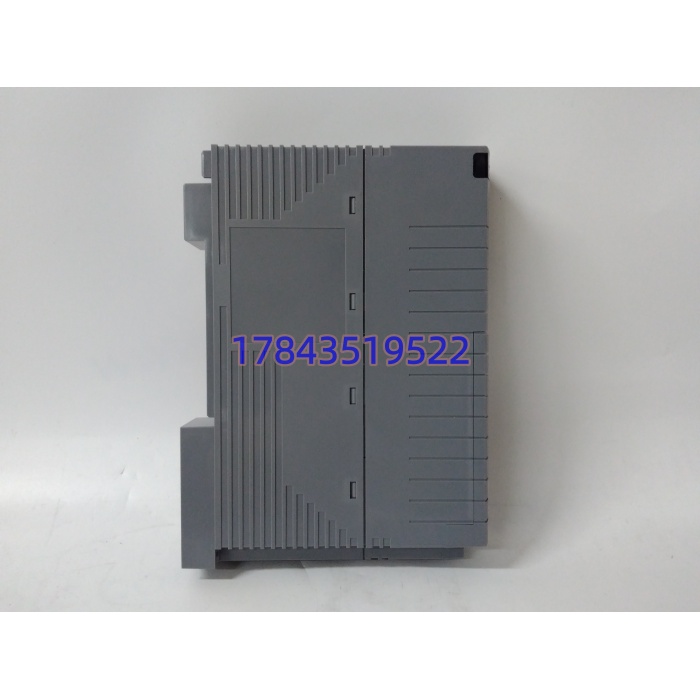

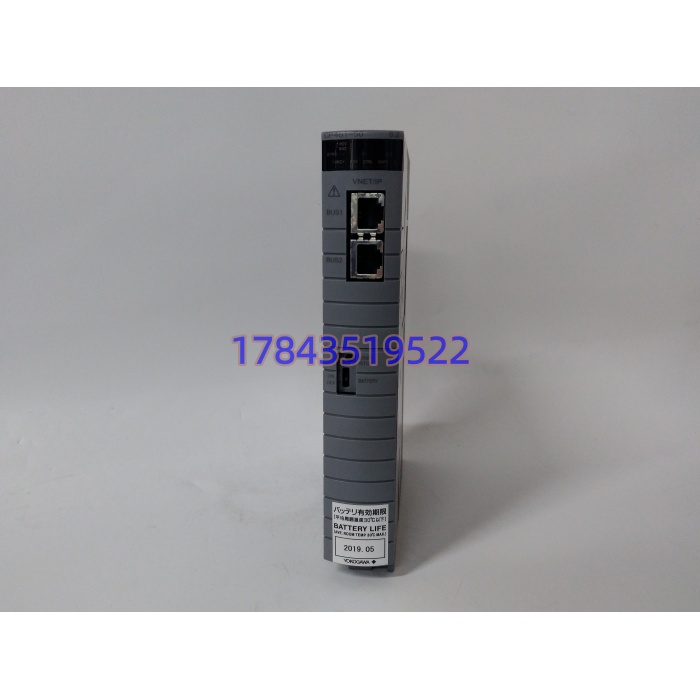

・型号：CP461-50・品牌：YOKOGAWA（横河电机）・系列：CENTUM VP（AFV300/AFV400 FCS）
规格参数
- 适配机架：AFV300、AFV400 现场控制单元
- 通讯接口：2 路 RJ45 Vnet/IP 千兆以太网、USB 调试口、RS232 维护串口
- 冗余模式：支持双模块 1:1 热备用，故障切换时间＜100ms
- 控制周期：5ms ~ 1000ms，工程师站组态设定
- 最大挂载 I/O 模块：8 块标准 I/O 卡件
- 供电来源：机架背板供电
- 工作温度：0℃ ~ +60℃（柜内安装）
- 存储温度：-40℃ ~ +85℃
- 相对湿度：5%~95% RH，无冷凝
- 模块重量：约 0.7kg
- 指示灯：POWER、RUN、ALM、SYNC、LINK 状态灯
- 安装特性：支持在线热插拔
- 型号释义：5 = 标准非防爆型；0 = 基础版本
产品介绍
CP461-50 是 CENTUM VP 系统 AFV300/AFV400 控制站核心处理器，承担整套控制站内 PID 调节、逻辑联锁、顺序控制运算，同时负责和 HIS 操作站、远程 I/O 完成 Vnet/IP 数据交互。模块支持双机热备，主 CPU 故障时无扰切换，降低工艺停机风险。
很多项目容易混淆 CP461-10 与 CP461-50，二者硬件兼容，但固件版本存在门槛，跨型号混用会出现同步异常。后期升级型号为 CP471，引脚无法直接兼容，整套更换需要重新下装控制方案。存量电厂、化工装置大量使用该型号，原厂供货周期偏长，故障维修大多依靠备件周转。
应用场景与行业案例
现场经常碰到 CPU 偶发离线、冗余同步失败，很多运维人员只检查网线，忽略模块固件不匹配、背板接触不良。CPU 属于控制站核心部件，一旦两块处理器同时异常，整套工艺联锁失效，存在重大安全风险。
- 火力发电厂：锅炉汽机辅控系统、脱硝脱硫控制站
- 石油炼化：精馏装置、加热炉连续工艺控制
- 煤化工装置：气化、净化工段闭环调节系统
- 水处理厂区：大型污水厂生化、深度处理控制站
真实案例：某炼化装置 CENTUM VP 控制站冗余 CPU 频繁报同步告警，工艺暂时没有跳车。先后更换交换机、网线无效，核查固件发现一快 CPU 为老固件，一块为新版固件。更换同固件版本 CP461-50 备件，同步告警彻底消除。后续建立备件入库固件核查清单，避免新旧固件混用。
