描述
产品深度介绍

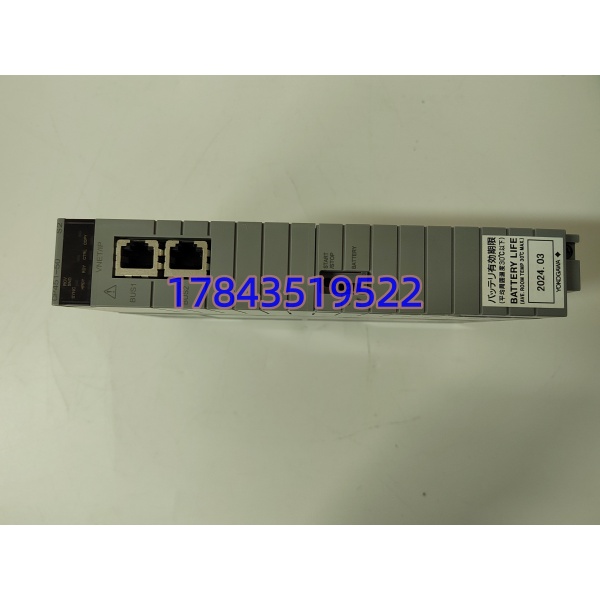

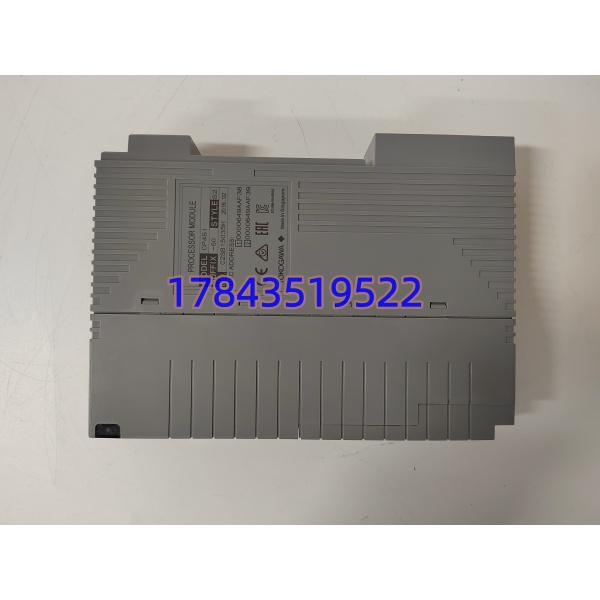

CP451-50 是横河 CENTUM CS3000 系统配套标准 FCS 主控 CPU，整套现场控制站的运算核心，负责采集现场 AI/DI 信号、执行闭环调节与设备联锁逻辑，同时通过双路 Vnet/IP 以太网和中控 HIS 操作站、远程上位系统双向交互工艺数据。模块原生支持主备冗余架构，两块 CP451-50 同步镜像全部控制程序、PID 参数、I/O 映射表，主 CPU 硬件故障、通讯中断时备用模块毫秒级接管全部控制任务，连续生产线不会出现调节阀波动、设备误停机。板载独立锂电池实现断电数据保护，检修短时断电无需重新下装工程程序；双网口硬件隔离设计，规避厂区变频器、大功率电机电磁干扰造成的网络闪断。该型号仅适配 CS3000 老款 DCS 平台，无法直接兼容 CENTUM VP 新一代系统，国内大量投产十年以上炼化、电厂装置仍在使用，原厂海外调货周期长，现货是装置抢修、年度备件储备首选。
应用场景与行业案例
工程痛点描述炼化、火电、煤化工存量 CS3000 控制系统配套 CP451-50 长期 7×24 小时满载运行，出现内存电池失效、网口通讯丢包、主备同步丢失故障。CPU 一旦失效，整套装置温度、压力、流量调节回路全部失控，精馏塔、加氢装置存在超压、介质泄漏安全隐患；原厂订货周期 7~10 周，装置只能降负荷人工值守，单日产能损耗极高。CP451-50 硬件与原有 FCS 机架完全匹配，无需改造机柜布线，替换后直接复用原有工程程序。
典型应用场景
- 石油炼化 – 加氢、精馏连续工艺控制反应釜、分馏塔温度压力串级调节，冗余 CPU 保障不间断闭环控制，SOE 记录超温超压故障时序用于事后溯源。
- 火力发电 – 锅炉辅控、脱硫脱硝 FCS引风机、浆液循环泵联锁控制，双以太网冗余网络保障中控与就地控制站无间断数据交互。
- 煤化工 – 合成气压缩、气化装置控制高压透平防喘振调节、燃料进料联锁，恶劣粉尘、温差工况稳定长期运行。
- 油气长输场站 – 管道压气站 SCADA 系统无人值守场站流量调节、紧急关断逻辑，远程调度上位实时读取全量工艺点位。
- 精细化工 – 间歇式反应釜批量生产多配方顺序控制、温湿度分段调节，冗余架构规避单 CPU 故障导致整批原料报废。
真实工程案例江苏某煤制烯烃装置两套 CS3000 FCS 机架原配 CP451-50 电池老化，每周随机出现主备同步断开告警，精馏塔调节回路频繁波动。联系横河原厂订货周期 9 周，装置长期降负荷生产损耗持续扩大。采购当日调取全新 CP451-50 现货，完成主备同步、双网通讯、72 小时满载老化全套测试后专车发出。现场工程师成对替换备用处理器，原有工程程序完整下装兼容，主备切换测试无任何输出跳变，系统再无同步故障告警。该厂后续采购三块 作为全厂 FCS 机柜常备备用 CPU。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对机身完整型号、原厂序列号，核验进口报关批次单据，溯源横河日本原厂出厂档案
- 防伪识别：校验 PCB 原厂丝印、金属面板激光铭牌，确认无翻新改板、无后期维修补焊痕迹
- 外观检查：板卡无弯折变形、金手指无氧化发黑、电解电容无鼓包漏液、网口针脚无锈蚀变形
- 附件核对：配套原装备用锂电池、机架固定卡扣、CS3000 调试操作手册、出厂参数标签齐全
2. 上机功能模拟测试搭建完整 CENTUM CS3000 FCS 仿真机架，配套 I/O 端子底座、上位 HIS 组态软件联调
- 通电自检：观测电源、主备、双网口、故障 LED 指示灯，上电无硬件报错告警
- 双以太网通讯测试：两路 Vnet/IP 网口分别读写全点位数据，模拟网络断线验证冗余切换
- 主备同步测试：成对加载多套 PID、顺序联锁程序，验证参数实时镜像同步无丢失
- 72 小时满载老化测试：持续循环执行全套工艺控制逻辑，记录板卡温升、网络通讯稳定性
- 留存完整测试报告、主备切换录屏、整机实拍视频，可同步发送客户核验
3. 电气参数专项检测使用 Fluke 115 万用表、500V 兆欧表、可编程直流电源完成全项检测
- 绝缘电阻检测：双以太网端口、背板供电回路对地绝缘＞100 MΩ
- 宽压供电测试：18~30 V DC 全电压区间稳定运行，无网络中断、模块重启
- 端口耐压测试：以太网隔离层 1000 Vrms 介质耐压测试，无击穿、无信号串扰
- 电池续航测试：满电锂电池断电静置，内存数据保持时长满足 72 小时标准
4. 固件与系统配置核验
- 读取并记录模块原厂固件版本，标注至质检报告，区分 系统高低版本兼容区间

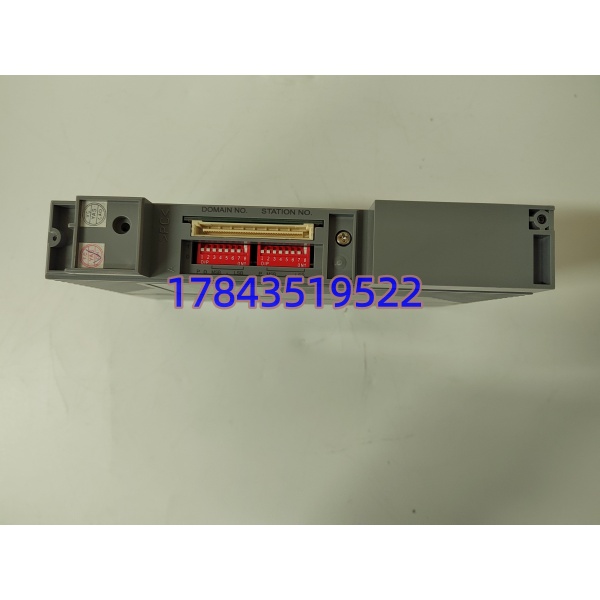

- 拍照留存板卡网口地址拨码出厂默认配置，方便客户现场复刻设置
- 明确标注 仅适配 ，不可直接用于 CENTUM VP 新一代系统
5. 最终质检与出货包装
- 专职质检逐项核对全部电气、冗余同步、老化测试数据，粘贴 QC 合格标签并标注质检日期
- 板卡独立双层防静电密封袋封装，金手指加装塑料保护套防止运输氧化
- 加厚气泡膜缓冲网口区域，硬质独立纸箱打包，外贴完整型号、一年质保、出库标识
