描述
产品深度介绍

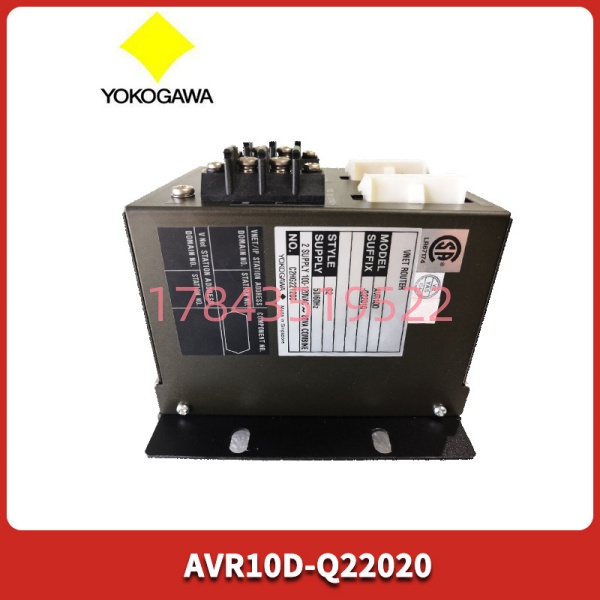

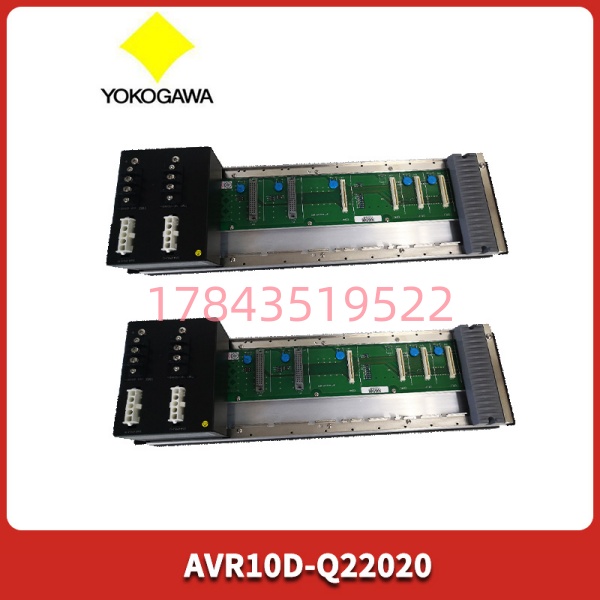

横河 AVR10D-Q22020 是专用于 CENTUM VP 与 CENTUM CS 系列 DCS 系统的高级网络路由模块，作为 Vnet 与 Vnet/IP 两种总线协议的桥梁，保障不同世代控制系统间的数据互联互通。该模块广泛应用于电力、石化、冶金等流程工业，解决新旧系统网络兼容与数据实时交互难题。
模块采用硬件双冗余设计，支持在线无缝切换，有效避免单点故障导致的通讯中断。具备 RJ45 与 BNC 双物理接口，适配双绞线与同轴电缆两种传输介质，兼顾新老现场布线环境，为系统升级改造提供灵活、可靠的网络过渡方案。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通讯协议 | Vnet/IP、Vnet、VL net |
| 通讯速率 | Vnet/IP: 100 Mbps 全双工；Vnet: 10 Mbps |
| 物理接口 | Vnet/IP: RJ45 (CAT5e)；Vnet: BNC (同轴电缆) |
| 冗余模式 | 双冗余配置，支持无扰切换 |
| 供电电源 | 100–120V AC / 220–240V AC, 50/60Hz |
| 功耗 | 约 80 VA (100V) / 110 VA (220V) |
| 工作温度 | 0°C ~ 50°C |
| 存储温度 | -20°C ~ 60°C |
| 防护等级 | IP20 (设备本体) |
| 外形尺寸 | 220 mm × 210 mm × 80 mm |
| 重量 | 约 2.5 kg |
| 适用系统 | CENTUM VP、CENTUM CS 3000、CENTUM CS 1000 |
安装与接线指南
阶段一：准备工作（预计 10 分钟）
⚠️ 安全第一
- 申请并确认系统停机窗口，通知相关岗位
- 断开机柜主电源及 UPS 后备电源
- 等待 5 分钟，待回路电容完全放电
- 佩戴防静电手环，在防静电垫上操作
工具准备
- 十字 / 一字螺丝刀、防静电手环、防静电垫
- 万用表（校验电源与通讯）
- 标签纸、记号笔、手机（拍照记录）
备份工作
- 拍照记录原模块网络端口、指示灯状态
- 记录网络地址、冗余配置参数
- 导出系统网络拓扑与路由配置文件
阶段二：拆卸旧模块（预计 8 分钟）
- 拆除模块前盖与网络线缆，每根线做好标签
- 松开模块固定螺丝，解除 DIN 导轨卡扣
- 垂直平稳拔出模块，避免磕碰背板连接器
- 检查背板针脚有无变形、氧化，压缩空气除尘
阶段三：安装新模块（预计 12 分钟）
- 拆封新模块，核对型号 AVR10D-Q22020
- 按原模块照片，设置冗余模式、终端电阻开关
- 对准背板连接器，垂直推入至 “咔哒” 锁定
- 按标签复原网线，区分 Vnet/IP (RJ45) 与 Vnet (BNC)
- 紧固固定螺丝，检查模块水平无倾斜
阶段四：上电测试（预计 15 分钟）
- 检查接线无误，测量供电电压在额定范围
- 逐级上电，观察 RUN 灯绿色常亮为正常
- 冗余模块需确认主备状态、同步指示灯正常
- 连接上位机软件，扫描网络节点，核对通讯状态
- 模拟数据传输，验证 Vnet ↔ Vnet/IP 路由正常
- 连续运行 30 分钟无报警、无丢包，完成验收
常见问题解答 (FAQ)
Q1: AVR10D-Q22020 支持热插拔吗？A: 不支持。作为核心网络路由模块，必须在完全断电状态下更换。热插拔会导致通讯瞬断、数据丢包，甚至烧毁背板接口，影响整个 DCS 网络稳定。建议配置双冗余，可在线切换维修。
Q2: 可以用来连接其他品牌 PLC 吗？A: 不能。该模块为横河 CENTUM 系统专用，仅支持 Vnet/Vnet/IP 协议，不兼容 Profinet、EtherNet/IP 等其他工业总线，只能用于横河新旧系统间的网络桥接。
Q3: 主备冗余如何切换？需要手动干预吗？A: 采用硬件级冗余，自动无扰切换。正常时一主一备同步运行；主模块故障时，备用模块在 100ms 内接管，网络与控制程序无感知，无需人工操作。
Q4: 与 AVR10D-A22010 有什么区别？A: 两者同系列但接口与速率不同：
- AVR10D-Q22020：Vnet/IP (100Mbps) + Vnet (10Mbps)，双介质
- AVR10D-A22010：仅 Vnet 接口，单协议，非 IP 路由不能直接互换，需按系统网络类型选择。
Q5: 模块故障如何快速判断？A: 看指示灯：
- 绿灯常亮：运行正常
- 黄灯闪烁：冗余备机 / 通讯降级
- 红灯常亮：硬件故障 / 配置错误
- 灯全不亮：电源故障或模块损坏可交叉替换测试，并检查供电、网线、终端电阻设置。
Q6: 质保多久？售后怎么处理？A: 提供 12 个月质保（自发货起）。质保覆盖非人为硬件故障。售后流程：
- 提供故障现象、照片、指示灯状态
- 技术支持远程诊断
- 确认属质保范围，免费更换或维修人为损坏（静电、进水、超温）不在质保范围内。
Q7: 升级到 Vnet/IP 必须用这个模块吗？A: 是的。若保留原有 Vnet 设备并新增 Vnet/IP 节点，必须通过 AVR10D-Q22020 路由转换。直接混用会导致协议不兼容、通讯中断，是系统升级的标准过渡组件。
