描述
产品详情

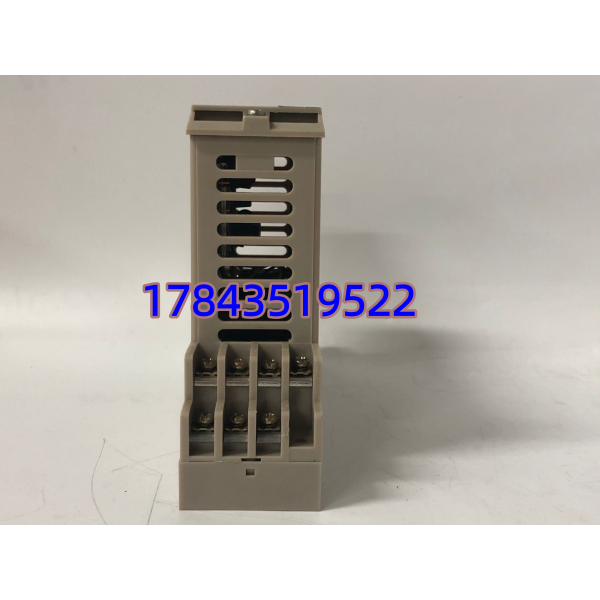

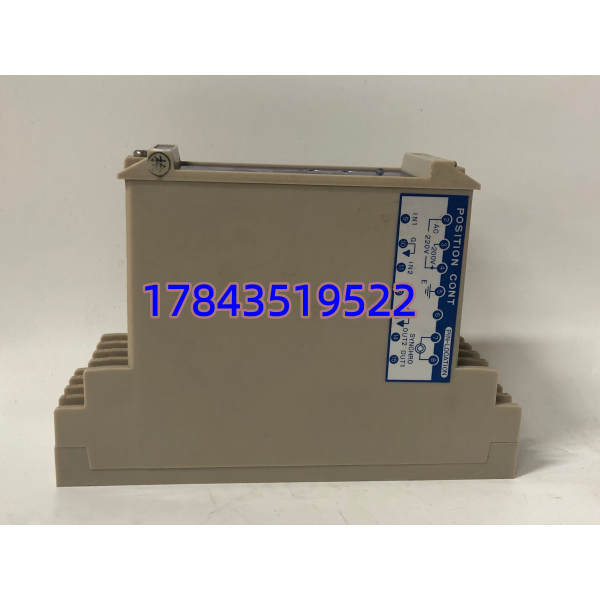

・型号：JGSM-06
・品牌：YASKAWA（安川）
・系列：VS System 老式伺服运动控制系统
规格参数
| 参数项 | 原厂手册参考数值 |
|---|---|
| 旋变激励输入 | 90VAC ±10%，50/60Hz |
| 主位置输出 | ±10VDC，最大输出电流 2.5mA |
| 辅助叠加输入 | 两路 ±10VDC 偏差叠加端子 |
| 最小负载电阻 | ≥4kΩ |
| 信号比例调节范围 | 1.6V/60° ~ 7.8V/60° |
| 零点偏移可调范围 | ±3.0V |
| 温度漂移上限 | ±10mV/35℃ |
| 工作温区 | -20℃ ~ +60℃ |
| 湿度耐受 | 5%~90% RH，无凝露 |
| 安装方式 | 标准 DIN35 导轨卡扣式 |
| 整机功耗 | ≤8VA |
| 外形尺寸 | 约 125mm×78mm×42mm |
| 防护等级 | IP20，控制柜内使用 |
产品介绍

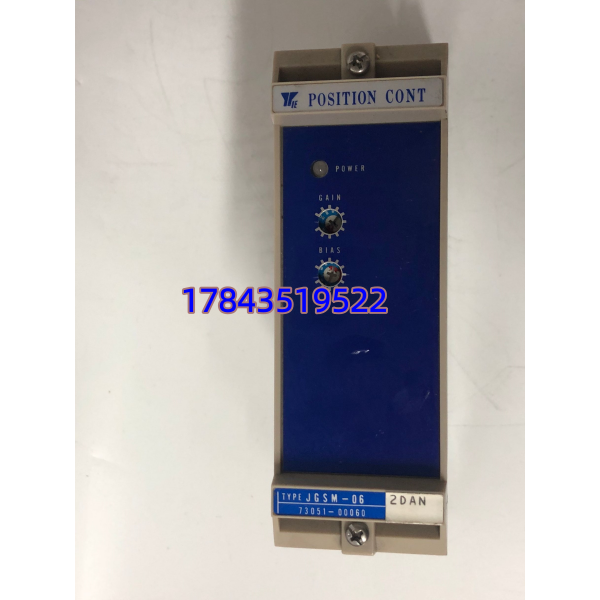

JGSM-06 是安川早期 VS 系统专用旋转变压器信号转换单元，适配 YVGC 系列旋转变压器，把电机 / 主轴同步角交流信号转换成伺服驱动器可识别的直流模拟位置电压，多用于上世纪老式 CNC 机床、多轴定位设备。面板两颗可调电位器分别校正零点、信号比例，不用额外外接信号调理板。
坦白讲，现在新款伺服直接支持数字旋变编码器，不会用到这类模拟转换模块。但存量老机床改造时，整套机械结构无法更换，只能保留原有旋变采集回路。普通简易信号变送器无叠加运算功能，多轴同步工况下无法叠加偏差补偿信号，这款模块自带两路偏差输入端子，能直接接入 PLC 模拟输出做同步修正，减少柜内中间转接端子排。原厂早已停产该系列模块，市面仅库存原装与拆机备件流通。
应用场景与行业案例
痛点切入
- 老旧数控车床主轴配套旋转变压器输出 90VAC 交流角信号，新款伺服驱动器仅支持 ±10VDC 位置指令，直接接线无反馈，主轴定位偏差超 0.5°。
- 多轴同步龙门铣床无信号叠加单元，两轴运行累积位置偏差，加工工件出现台阶、尺寸超差。
- 设备停机窗口期短，整套旋变、主轴电机更换成本高，只能通过加装信号转换模块兼容原有机械采集部件。
典型场景
- 老式立式加工中心主轴定位：采集主轴旋变角度信号，转换成模拟电压送入伺服单元，完成分度、换刀定位。
- 龙门铣床双轴同步控制：叠加 PLC 输出偏差补偿电压，消除两轴运行累积偏移，保证铣削平面平整。
- 印刷套色设备卷筒定位：旋变采集卷材走纸角度，转换模拟信号调节牵引伺服，降低套印误差。
- 冶金小型辊道定位机构：高温现场旋变长期稳定采集辊道角度，模块耐受车间温度波动。
真实案例
一家机械加工厂一台 1998 年数控铣床主轴伺服故障，原配套驱动器彻底报废，采购新款安川伺服替换。旧设备主轴搭载 YVGC 旋转变压器，输出 90VAC 交流角信号，新驱动器只识别 ±10VDC 位置指令，直接接线主轴完全无定位反馈。采购 JGSM-06 导轨式模块加装在控制柜，接入旋变激励与反馈端子，通过面板电位器校准零点与信号比例，半天完成接线调试。更换后主轴分度重复误差控制在 ±1 角分，无需改动主轴机械结构，省去更换整套旋变与主轴总成的高额成本。设备维修师傅反馈，带偏差叠加端子的型号，后续加装同步补偿逻辑不用额外增加隔离模块。
