描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | CP-9200SHSVA (CP-9200SH-SVA) |
| 品牌 | Yaskawa Electric Corporation (安川电机) |
| 所属系统 | MP920 / MP930 运动控制平台 |
| 产品类型 | 运动控制器CPU模块 / 伺服控制模块 |
| 处理器 | 32位 RISC 架构 |
| 控制轴数 | 单模块4轴，系统最大44轴（多模块级联） |
| 控制模式 | 位置、速度、转矩、差分 |
| 位置控制精度 | ±0.01° |
| 速度控制精度 | ±0.01 rpm / ±0.02%额定转速 |
| 响应频率 | 2 kHz |
| 响应时间 | 毫秒级 |
| 用户程序容量 | 8 MB (SRAM，带电池备份) |
| 扫描周期 | 典型 1 ms (含PLC + NC任务) |
| 通信总线 | MECHATROLINK-II (最高10 Mbps) |
| 通信接口 | RS-232C ×1 (编程/调试)，RS-422 ×1 (HMI/上位机) |
| 支持协议 | EtherCAT、Modbus、CANopen |
| 输入电压 | 200 VAC ~ 240 VAC |
| 输出功率 | 2.0 kW |
| 最大输出电流 | 9.6 A |
| I/O扩展 | 支持DI/DO模块通过内部总线扩展 |
| 工作温度 | -10°C ~ +55°C |
| 存储温度 | -20°C ~ +85°C |
| 防护等级 | IP20 (仅限控制柜内使用) |
| 安装方式 | MP920控制器底板插入式 |
| 认证 | CE, UL |
产品深度介绍

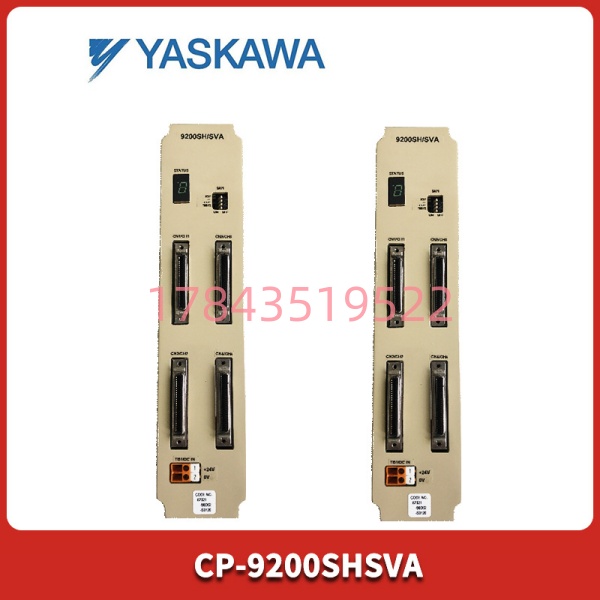

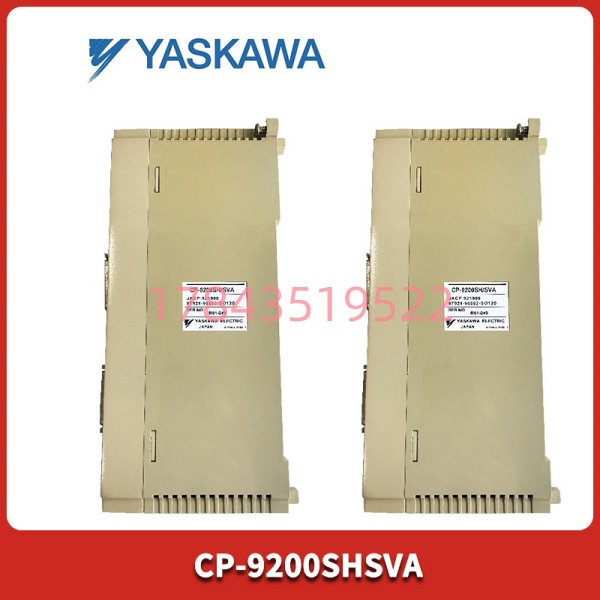

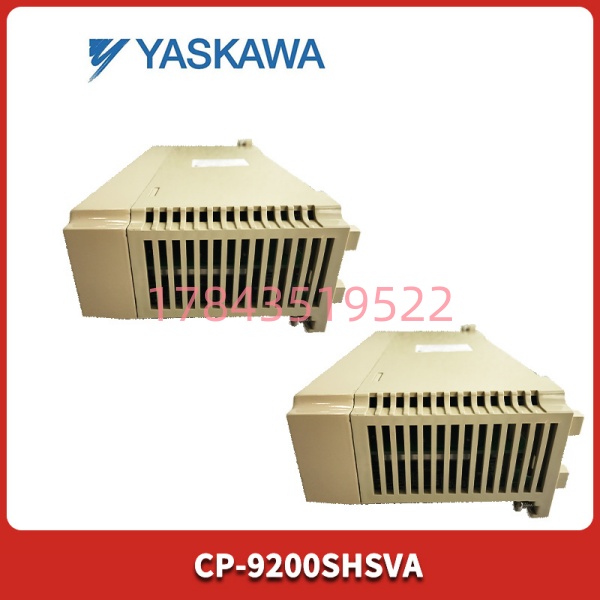

YASKAWA CP-9200SHSVA 是安川电机 MP920 运动控制系统的核心 CPU 模块。这块板子不是普通的 PLC——它是安川口中的“三合一指挥官”，集逻辑控制 (PLC)、运动控制 (NC) 和 HMI 通信于一体。
核心定位：MP920 系统的“大脑”
CP-9200SHSVA 属于安川 CP-9200SH 系列运动控制平台，专门插在 MP920 或 MP930 控制器底板上使用。它的任务是通过 MECHATROLINK-II 高速总线直连 Σ-V 系列或 SVA 系列伺服驱动器，实现多轴同步控制。
“4轴/模块”的真实含义
这个型号的命名容易让人困惑——CP-9200SHSVA 本身是一块 CPU 模块，但它内部集成了伺服控制功能。单块模块可以直接控制 4 个伺服轴（通过 MECHATROLINK-II 总线）。如果系统需要更多轴，可以在同一个 MP920 机架里插多块同型号模块，最多可以扩展到 44 轴。
硬件配置：够用且专业
处理器是 32 位 RISC 架构，用户程序容量 8 MB（SRAM，带电池备份），扫描周期典型值 1 毫秒（含 PLC 逻辑和 NC 运动任务）。这个配置在运动控制领域属于主流水平——比通用 PLC 快，比高端 CNC 专用控制器略慢，但足够应付绝大多数包装、印刷、电子装配场景。
MECHATROLINK-II：安川的“看家本领”
CP-9200SHSVA 通过 MECHATROLINK-II 总线与伺服驱动器通信，最高速率 10 Mbps。这条总线是安川的专有协议，特点是实时性好、抗干扰强、接线简单。如果你现场用的是安川伺服，用这个方案是最顺的——不用折腾第三方网关，不用配复杂的参数。
需要区分的两种说法
搜索结果显示，CP-9200SHSVA 这个型号在市场上存在两种完全不同的描述：
- 运动控制器 CPU 模块：如上所述，用于 系统，控制伺服轴
- 输出继电器模块：有资料把它归类为 4 通道输出继电器，带 10A 负载能力
这两个描述差异巨大。采购时必须以实物标签和系统需求为准——如果你需要的是 系统的控制器，确认供应商发的是带 CPU 功能的主模块，而不是继电器扩展模块。
应用场景与行业案例
工程痛点：高速贴标机的“跑偏”问题
去年华南某包装设备厂，做一款不干胶贴标机。贴标头由伺服电机驱动，要求在瓶子经过的瞬间把标签精准贴在指定位置。原来的方案是用通用 PLC + 脉冲控制伺服，结果贴出来的标签歪歪斜斜——有时候偏左 2mm，有时候偏右 3mm。
设备厂的电工老刘折腾了一周：换了更高分辨率的编码器、加了减速时间、调了 PID 参数，都没用。后来请了安川的代理商来看，人家说你这 PLC 的脉冲发送精度不够，而且没有位置闭环。
换了 CP-9200SHSVA 之后，通过 MECHATROLINK-II 总线直接控制伺服，位置闭环在控制器里做，贴标精度从 ±2mm 提升到 ±0.5mm。老刘后来跟我说：“早知道总线控制这么稳，我何必折腾那一周。”
典型应用场景
- 贴标机/套标机 – 高速同步追标
瓶子输送速度和贴标头转速需要精确同步。CP-9200SHSVA 通过 MECHATROLINK-II 总线控制伺服，实现电子齿轮同步，响应频率 2kHz 够用。 - 多色印刷机 – 套色控制
印刷机的每个色组需要一个独立伺服驱动辊。多块 CP-9200SHSVA 模块级联，最多 44 轴，保证各色组之间的相位同步。精度 ±0.01° 对于 300 线印刷够用。 - 电子装配 – 晶圆搬运/贴片机
晶圆搬运机械手需要高精度定位和低振动。CP-9200SHSVA 的差分控制模式和 2kHz 响应频率能满足要求。 - 数控机床 – 小型加工中心
3-4 轴的小型雕刻机、加工中心。CP-9200SHSVA 单模块就能控制 X/Y/Z + 主轴，不用配专用 CNC 控制器。 - 包装机械 – 横切/纵切机
包装膜的定长切割，需要根据牵引速度动态计算切刀位置。1ms 扫描周期能跟上高速生产线的节奏。
案例：某制药包装线的同步改造
华东某制药厂，一条泡罩包装线，铝箔牵引和泡罩成型两个工位用的是两个独立的变频器控制，靠机械轴同步。问题是：每次换品种（不同尺寸的泡罩），要换齿轮、调相位，停机时间至少 2 小时。
设备科长找到系统集成商，要求改成电子同步。方案就是 系统加 CP-9200SHSVA：牵引辊和成型辊各配一个伺服，通过 MECHATROLINK-II 总线连到控制器。换品种时，在触摸屏上输入新的产品参数，控制器自动计算电子齿轮比，5 分钟搞定。
改完之后，换品种时间从 2 小时缩到 10 分钟。设备科长算了一笔账：一年换 50 次品种，省下近 100 小时停机时间，按每小时产线产值 5000 元算，一年多挣 50 万。
质量控制流程 (SOP)
我们经手的每一块 CP-9200SHSVA 都执行以下检测流程：
1. 入库验收
- 原厂防静电袋完整性检查，序列号与标签一致性核验
- PCB 外观检查：金手指无氧化划痕、 底板连接器针脚无弯曲、电容无鼓包
- 附件核对：如有原厂装箱单、合格证一并留存
- 确认型号完整性：区分 CP-9200SHSVA（控制器）与 CP-9200SHSVB（继电器扩展）
2. 上机功能测试
- 测试平台: 控制器底板 + 24V DC 电源 + MECHATROLINK-II 总线 + Σ-V 伺服驱动器 + 编程软件
- 通电自检: 插入底板后上电，控制器 LED 指示灯正常（PWR 常绿，RUN 闪烁）
- 系统识别测试: 通过编程软件扫描网络，确认控制器被正确识别，读取固件版本
- MECHATROLINK-II 总线测试:
- 连接 Σ-V 伺服驱动器，配置站地址
- 验证总线通信正常，无丢帧
- 测试多轴（4 轴）同时通信
- 运动控制测试:
- 分别测试位置模式、速度模式、转矩模式
- 发送定位指令，验证伺服电机实际位置与指令偏差 <±0.01°
- 测试多轴插补/同步功能
- I/O 扩展测试: 连接 DI/DO 扩展模块（如 IO-9200），验证输入输出正常
- 通信接口测试:
- RS-232C：连接 PC，验证程序上传下载
- RS-422：连接 HMI，验证数据交换
- 负载测试: 连续运行 48 小时，监测控制器温度和 CPU 占用率
3. 固件/软件版本验证
- 通过编程软件读取固件版本并记录
- 确认固件版本与 系统兼容
- 备份用户程序（如有）
4. 最终质检与包装
- 测试报告生成（含测试数据截图、模块序列号、MECHATROLINK-II 通信测试记录）
- 防静电袋密封 + 防震气泡膜 + 加强纸箱
- 粘贴 QC PASSED 标签（含测试工程师签名、日期）
- 可选：提供测试过程视频给客户确认
技术避坑指南
搞安川 的老手都知道，这板子功能强，但坑也不少。踩过一个，就能让你加班到凌晨。
❗ 坑1：CP-9200SHSVA 与 CP-9200SHSVB 完全不是一回事
问题: 型号只差最后一个字母，但功能天差地别：
- CP-9200SHSVA：运动控制器 CPU 模块，带 32 位 RISC 处理器，控制伺服轴
- CP-9200SHSVB：8 通道输出继电器模块，只有开关量输出功能
避坑:
- 采购时完整核对型号，不要只看前几位
- 收货后查看模块标签上的完整型号
- 如果需要控制器功能，确认模块有 CPU 和通信接口
真实案例: 某自动化公司的采购员只报了“CP-9200SHSV”，供应商发来的是继电器模块。工程师插到 底板上，系统根本认不到，折腾两天才发现型号不对。教训: 型号后缀差一个字母，功能差十万八千里。
❗ 坑2：MECHATROLINK-II 总线的终端电阻
问题: MECHATROLINK-II 是总线型网络，物理层是 RS-485，需要在总线两端加终端电阻。如果忘记加或者加多了，通信会不稳定——特别是高速运动时偶尔丢帧，导致轴不同步。
避坑:
- 总线第一个设备（通常是 CP-9200SHSVA 控制器）和最后一个设备（通常是末端伺服驱动器）的终端电阻开关拨到 ON
- 中间设备的终端电阻开关拨到 OFF
- 检查所有设备的通信指示灯，确认没有 CRC 错误闪烁
口吻: 这个问题和 PROFIBUS 的终端电阻问题一样烦人。通信偶尔闪断、轴偶尔抖一下——八成是终端电阻没配好。
❗ 坑3：扫描周期与运动指令的时序配合
问题: CP-9200SHSVA 的扫描周期典型值是 1ms（含 PLC 逻辑和 NC 任务）。但如果你在程序里写了太多的梯形图逻辑，扫描周期会变长，可能超过 2ms。这时候运动指令的刷新间隔会变，导致轨迹不流畅。
避坑:
- 用编程软件监控实际扫描周期
- 如果超过 1.5ms，优化程序：减少不必要的运算，用子程序分区
- 关键运动指令放在优先级更高的任务里
- 考虑把部分逻辑移到单独的 PLC 模块上
案例: 某包装机械厂的程序员把整个设备的所有逻辑都塞进 CP-9200SHSVA 里，结果扫描周期跑到 3ms，贴标机的位置每次都不一样。后来把输送带逻辑移到单独的 PLC 上，CP-9200SHSVA 只做伺服控制，扫描周期回到 1ms，问题解决。
❗ 坑4：电池没电导致程序丢失
问题: CP-9200SHSVA 的用户程序存储在 SRAM 中，靠电池保持。电池寿命约 5 年。如果电池没电了，断电后程序就丢了。
避坑:
- 定期（如每年）检查电池电压
- 更换电池时保持控制器通电（热更换）
- 重要程序在电脑里备份，不要只存在控制器里
- 断电前确认电池状态
恐吓: 某工厂的 系统停电检修三天，重新上电后发现控制器里空空如也——程序全丢了。查了一圈，电池已经过期两年没换。程序丢了，产线停了两天才重新灌进去。一块电池几十块钱的事，别省。
❗ 坑5：多模块级联时的轴号分配
问题: 系统里插了多块 CP-9200SHSVA 模块时，每个模块控制的轴号需要在软件里分配。如果分配冲突（两块模块都用了轴 1），系统会报错或者轴乱动。
避坑:
- 在编程软件里为每个模块分配唯一的轴号范围
- 做好文档记录：模块 A 控制轴 1-4，模块 B 控制轴 5-8，以此类推
- 联调时逐轴测试，确认每个轴对应的物理位置正确
口吻: 这个问题在多轴系统里很常见。轴号没分好，你想让 X 轴动，结果 Y 轴跑了——调试时够你找半天的。
❗ 坑6：伺服驱动器固件版本与控制器不匹配
问题: CP-9200SHSVA 通过 MECHATROLINK-II 与 Σ-V 系列伺服驱动器通信。如果伺服驱动器的固件版本太老或太新，可能不兼容——能连上但某些功能（如转矩限制、位置比较）不可用。
避坑:
- 采购伺服驱动器时，告知供应商你用的是 CP-9200SHSVA
- 确认驱动器固件版本在兼容性列表内
- 如果不确定，找安川官方查询兼容性矩阵
警示: 某项目用 CP-9200SHSVA 配了一批新买的 Σ-V 驱动器，位置模式正常，但转矩模式一直报错。查了三天发现是新版驱动器的固件改了协议栈，需要升级控制器固件才能用。升级固件花了半天，这半天产线是停的。
