描述
产品详情

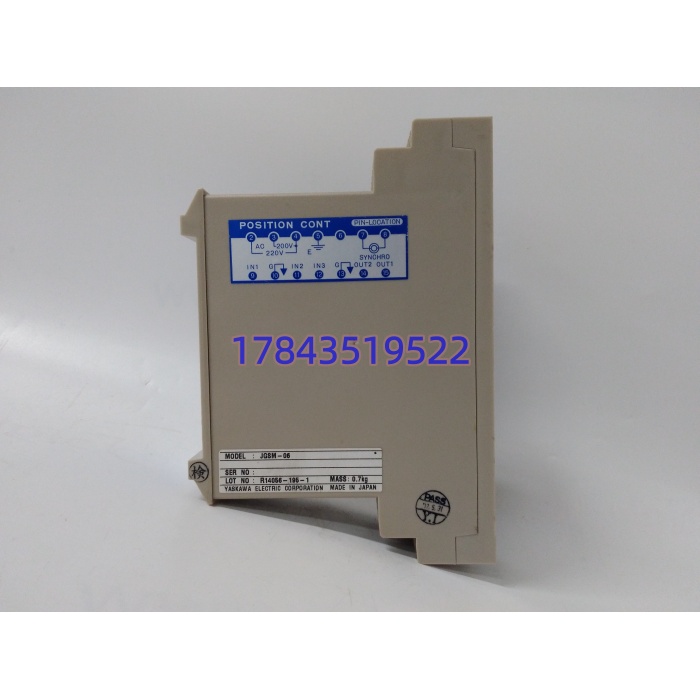

・型号：JGSM-06（73051-00060）・品牌：安川 YASKAWA・系列：VS System 模块化调速控制系统
规格参数
- 输入信号：90VAC 自整角机（同步发送机）角度信号
- 角度测量范围：±60°
- 控制输出：±10VDC 模拟控制信号
- 输出驱动能力：最小负载 4kΩ，最大输出电流 2.5mA
- 附加指令输入：多路 ±10V 模拟给定叠加输入
- 可调参数：GAIN 增益、BIAS 偏置电位器
- 供电规格：外部直流供电（以原厂手册为准）
- 安装方式：标准 DIN 导轨卡扣安装
- 工作温度：-10℃ ~ +55℃
- 防护等级：IP20，仅限控制柜内部使用
- 外壳尺寸：225mm × 135mm × 65mm

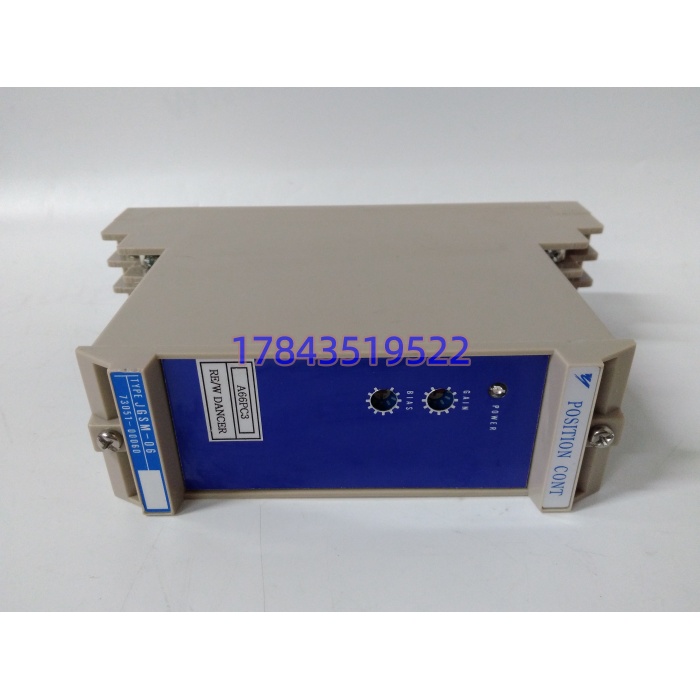

- 面板指示：电源状态 LED 指示灯
产品介绍
JGSM-06 是安川老旧 VS 调速系统专用位置闭环控制模块，主要搭配涡流耦合调速电机成套使用。模块采集现场自整角机传回的转轴实际角度，与上位给定指令做偏差运算，输出连续模拟电压调节电机转速，实现角度定位闭环。
坦白讲，整套 VS 涡流调速方案早已全面停产，新项目基本不再选用。市面上流通全部为拆机备件。模块面板增益、偏置参数更换备件后需要重新整定，直接上机极易出现定位偏差、系统振荡。大量造纸、冶金老产线没有预算整体改造，只能依靠二手备件维持生产线运转。
应用场景与行业案例
现场最典型故障：模块内部运放、电解电容老化，出现定位零点漂移；自整角机信号输入端电路劣化，角度反馈间断丢失，设备频繁跑位停机。这块模块一旦失效，闭环定位功能直接丧失，设备只能切就地手动操作。
- 造纸生产线：复卷机、施胶辊涡流调速角度定位控制，老旧 VS 系统备件替换。
- 冶金线材产线：收卷机位置闭环调节，配套安川涡流调速电机控制单元。
- 港口起重辅机：老式卷扬机构角度随动控制系统维护。
真实案例：华东某造纸厂复卷机使用安川 VS 涡流调速系统，JGSM-06 模块零点持续漂移，卷材切口长短不一。原厂全新备件交期长达 18 周，生产线无法长时间停机。采购经过通电老化测试的拆机模块，停机窗口更换，重新校准增益与零点偏置，定位偏差恢复正常。现场经验：同型号备件上机务必重新标定参数，不要直接沿用旧模块电位器位置。
