描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 显示尺寸 | 5.7 英寸（115×86mm 有效显示区） |
| 显示类型 | STN 彩色 LCD |
| 分辨率 | 320 × 240 像素 |
| 显示色彩 | 256 色（支持 BMP/JPEG 位图显示） |
| 触摸屏 | 电阻式，100 万次触摸寿命 |
| 处理器 | 32 位 ARM Cortex-M3 工业级处理器 |
| 内存 | 4MB Flash，8MB RAM，1MB 用户程序存储 |
| 通讯接口 | RS-232C、RS-485（全 / 半双工）、IrDA 1.0 红外 |
| 工作温度 | 0°C ~ 50°C |
| 存储温度 | -20°C ~ 60°C |
| 相对湿度 | 10% ~ 90% RH（无凝露） |
| 功耗 | 约 2W |
| 重量 | 约 1.3kg |
| 质保 | 1 年 |
产品深度介绍

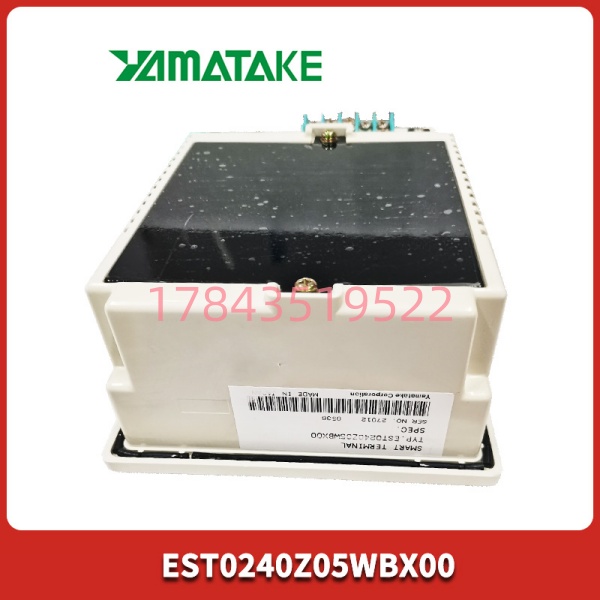

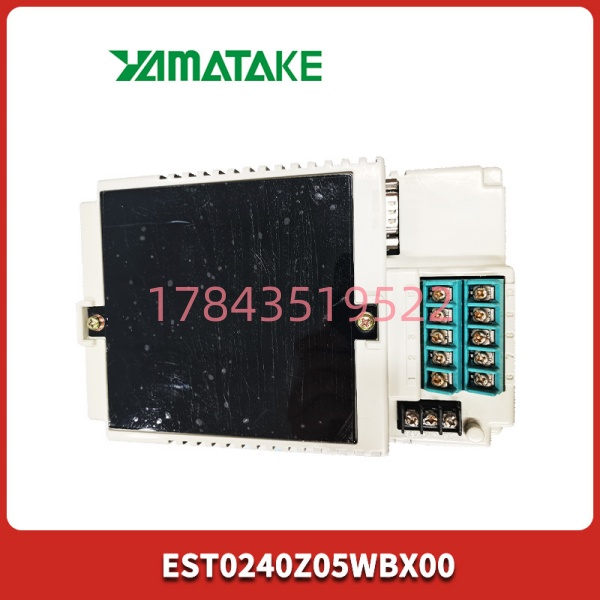

山武 EST0240Z05WBX00 是 Azbil（原山武）EST240Z 系列工业智能终端，主打高性价比与稳定可靠的现场人机交互体验。它集成了 5.7 英寸彩色 STN LCD 与电阻式触摸屏，支持多窗口显示与位图加载，可直观呈现过程变量、报警信息及设备状态。
通讯方面，标配 RS-232/RS-485 与红外接口，兼容 Modbus、HART 等主流协议，能轻松连接 PLC、变频器、仪表等现场设备，实现数据双向交互。IP65 级正面防护使其无惧粉尘与喷淋，适配机床、包装线、楼宇控制等恶劣工业环境。
作为停产备件，该型号与同系列 EST0240Z05BBX00（黑色款）硬件通用，程序兼容，是老旧系统维护、替换的直接选择。搭配官方 AP Editor 软件，可快速完成画面组态与逻辑编写，降低开发与调试成本。
应用场景与行业案例
工程痛点描述
工业现场常需小尺寸、高可靠的人机界面用于设备监控与参数调整。传统 HMI 成本高、防护差，通用触摸屏又难以适应粉尘、油污环境；老系统备件断供，维修耗时且风险大。EST0240Z05WBX00 以紧凑尺寸、IP65 防护与多协议通讯，精准解决 “小屏、稳定、易替换” 的核心需求。
典型应用场景
- 机床设备 – 数控车床 / 加工中心实时显示主轴转速、进给量、加工进度，支持操作员快速修改参数。电阻屏耐油污，IP65 防护适配切削液环境，稳定运行于车间粉尘工况。
- 包装机械 – 高速灌装 / 贴标线联动 PLC 控制物料输送、定位、封箱，多窗口显示多工位状态。RS-485 通讯实现批量设备组网，提升产线协同效率。
- 楼宇自动化 – 空调 / 新风系统监控温湿度、风量、能耗，支持远程启停与模式切换。红外通讯便于现场快速调试，降低布线成本。
- 水处理 – 泵站 / 净化系统采集液位、压力、流量信号，超限自动报警。宽电压供电适配现场不稳定电源，保障连续运行。
- 半导体制造 – 工艺设备高精度监控工艺参数，支持权限分级操作。工业级抗干扰设计满足无尘室高可靠要求。
真实案例
某汽车零部件厂数控车床原有 HMI 屏幕损坏，原型号停产，替代型号接口不兼容需重写程序。选用 EST0240Z05WBX00 直接替换，通讯协议与原系统一致，画面与程序无需修改。更换后，操作员可快速查看加工数据、调整工艺参数，设备故障率下降 60%，维护周期延长至 18 个月。工程师评价：“体积小巧、安装方便，插上就能用，停产备件里的‘硬通货’。”
