描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | EST0240Z05WBX00 |
| 显示 | 3.5 英寸 STN 彩色 LCD，256 色 |
| 分辨率 | 320 × 240 像素 |
| 触摸类型 | 电阻式，寿命≥100 万次 |
| 通讯接口 | RS-232C、RS-485（半 / 全双工）、IrDA 红外 |
| 电源 | 24V DC ±15%（20.4–27.6V），约 2W |
| 内存 | 1MB，最多 999 个画面 |
| 工作温度 | 0°C ~ 50°C |
| 防护等级 | 正面 IP65（防尘防溅水） |
| 安装 | 面板嵌入式，后部固定 |
| 尺寸 / 重量 | 约 146×126×71mm，1.3kg |
产品深度介绍

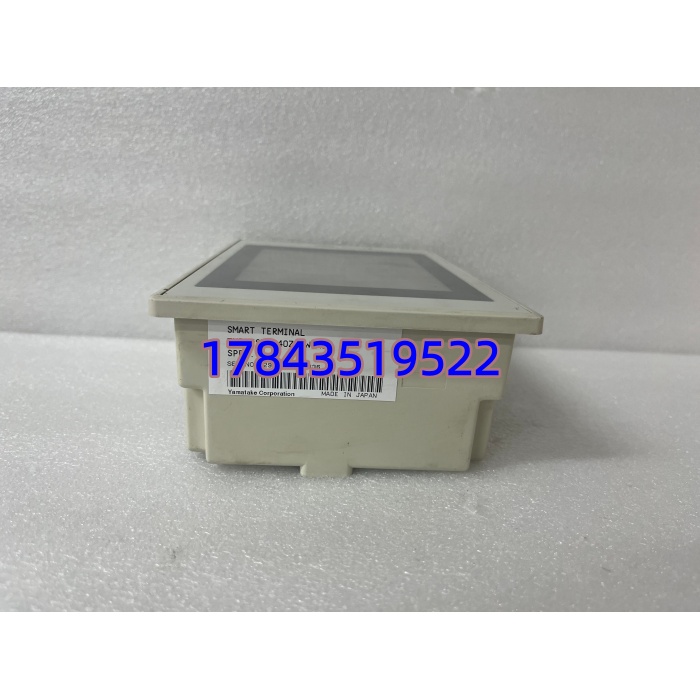

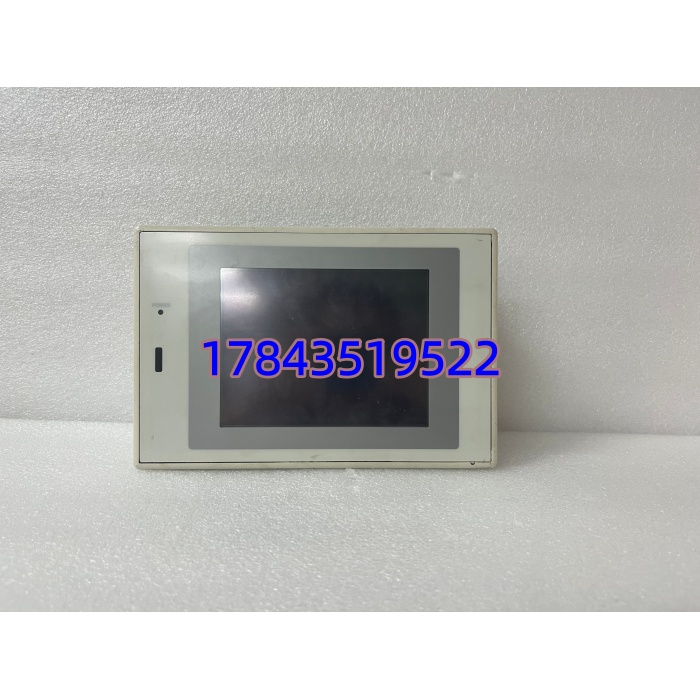

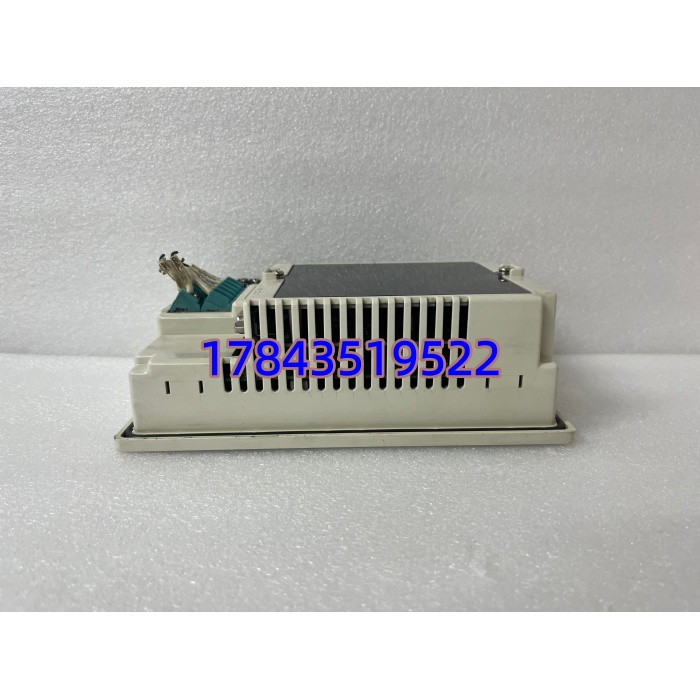

EST0240Z05WBX00 是 YAMATAKE（山武）推出的中型工业级 STN 彩色触摸屏 HMI，属于经典 EST240Z 系列，主打稳定耐用、适配老旧系统与经济型项目。采用低功耗 STN 液晶屏，阳光下可视，256 色显示，可清晰呈现流程画面、趋势图与报警信息。
配备 RS-232/485 串口与 IrDA 红外接口，可直接对接山武温控器、PLC 及上位机，支持自定义协议通讯。正面 IP65 防护，适应粉尘、溅水的工业环境；24V DC 供电，功耗低，适合长期连续运行，是化工、暖通、设备配套等场景的常用人机界面。
应用场景与行业案例
老旧产线改造常面临：原装 HMI 停产、备件难找；新屏价格高、协议不兼容、画面需重编。EST0240Z05WBX00 作为山武原厂经典款，可直接替换同系列老型号，避免重新开发画面，大幅降本增效。
典型应用场景：
- 暖通空调（HVAC）控制楼宇空调、洁净室温湿度监控，适配山武温控系统，界面简洁稳定，长期运行免维护。
- 化工 / 制药小型反应釜温度、压力、液位实时显示与设定，报警记录与参数追溯，符合中小型制程管控需求。
- 包装 / 印刷机械设备设备运行状态监控、产量计数、故障报警，串口直连 PLC，响应快、抗干扰强。
- 水处理 / 环保设备污水处理站、纯水设备参数监控，适配户外 / 潮湿环境，IP65 防护可靠。
真实案例：去年华东某药厂洁净车间，原装山武 EST240Z 屏老化花屏，产线无法正常监控。新屏报价高且需重新编程，停产风险大。我们提供同型号 EST0240Z05WBX00 原装现货，直接替换，原有画面与参数完整保留，通电即用。更换仅 1 小时，产线立即恢复正常，避免数万元停产损失。
