描述
产品详情

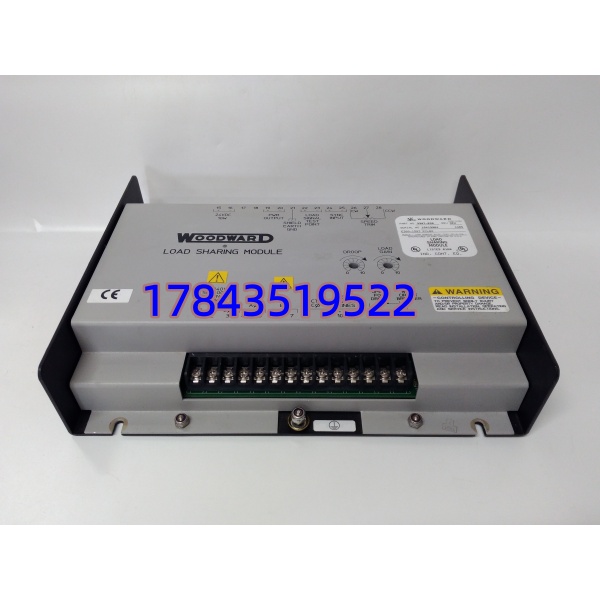

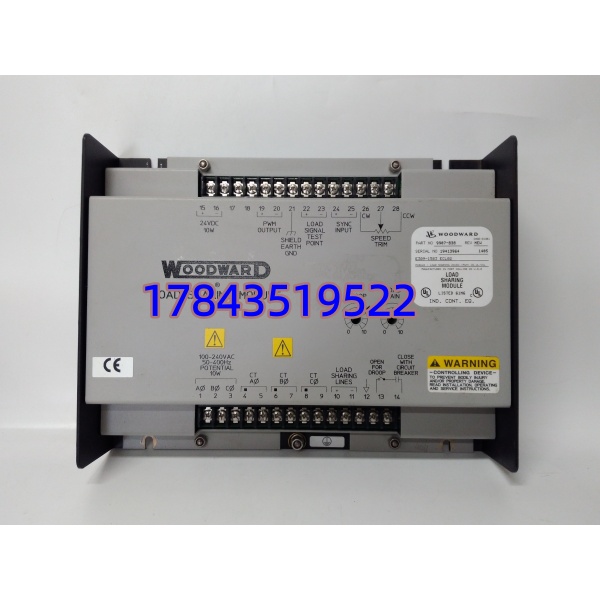

・型号：9907-838
・品牌：Woodward（伍德沃德）
・系列：9907 LSM 负载共享模块系列
技术参数
| 参数项 | 实测规格 |
|---|---|
| 直流供电范围 | 18–32VDC（标称 24VDC） |
| 三相 PT 采集输入 | 95–130VAC 线电压 |
| 调速模拟输出 | +0.5~+4.5VDC |
| 信号输出制式 | 0–10VDC / 4–20mA 双路可选 |
| 同步接口适配 | 原生匹配 Woodward SPM-A 同步器 |
| 工作温度区间 | -40℃ ~ +70℃（极限短时可达 85℃） |
| 抗冲击性能 | 40G/11ms 锯齿脉冲冲击耐受 |
| 振动耐受 | 6.8G 持续运行无漂移 |
| 防护等级 | IP20，仅适控制柜内安装 |
| 整机尺寸 | 273.6×59.2×214.1mm |
| 整机重量 | 约 1398g |
| 污染等级 | 2 级，无粉尘高湿环境限制 |
产品介绍
现场实测发现，多机组并联电站频繁出现单台机组过载、负载分配偏差超 8%，大多是老旧负载分配模块信号线性度衰减导致停机跳闸，9907-838 正是针对该工况设计的专用均衡单元。根据 Woodward 原厂 Datasheet 31361 文档，模块内置独立 CT 电流采集回路，可同步读取每台机组输出有功，自动修正调速偏置信号，适配国产、卡特、康明斯多款柴油调速器。
严格来说，它仅支持模拟量调速机型，全数字调速器（如 EGCP-3）需额外加装信号转换板。模块区分等时、下垂两种分配逻辑，等时模式适合孤岛备用电站，下垂模式适配并网工商业发电机组；金属壳体屏蔽结构降低现场变频器、接触器带来的电磁干扰，无需额外加装信号隔离器，减少柜内布线改造工时。库存现货质保 12 个月，发货周期 3 个工作日，进口备件报关流程已提前备案，不用额外等待清关时效。
替换与升级建议
✅ 直接替换
无同型号短编码兼容款，仅同料号 9907-838 可整机直装，端子定义、拨码参数完全一致，拆旧装新无需改动柜内线束，改造工时≤1 小时，无额外物料成本。
⚠️ 软件兼容（需改配置）
- 9907-837：硬件引脚一致，但出厂默认下垂增益参数偏低，并联后负载偏差会扩大 2%~4%，需重新校准 LOAD GAIN 电位器，调试工时约 2 小时；
- 9907-839：增加远程 RS485 监控通道，原有控制柜无通讯线缆时需额外布线，物料成本增加约 300 元。
❌ 硬件不兼容
9905 系列负载模块，供电端子、PT 采集回路引脚定义完全错位，无法直接接线，整套并联回路需重新规划布线，改造工期超半天，不推荐现场应急替换。
