产品深度介绍
WOODWARD 8200-1302 是美国伍德沃德公司推出的505D 系列高性能数字调速器，集成 8.4 英寸图形化 HMI 与操作键盘，专为汽轮机、燃气轮机及发电机组的转速与功率控制设计。
作为工业动力控制核心部件，它支持冷热机自动启动序列、临界转速避开、双速负荷动态控制，内置两路冗余转速输入，可接入磁电传感器、电涡流探头，适配多种转速检测场景。具备 **±0.05% 高精度转速控制与快速响应能力 **，宽温设计适配 – 40°C 至 + 85°C 严苛工况，广泛应用于发电、油气、化工、船舶等领域。

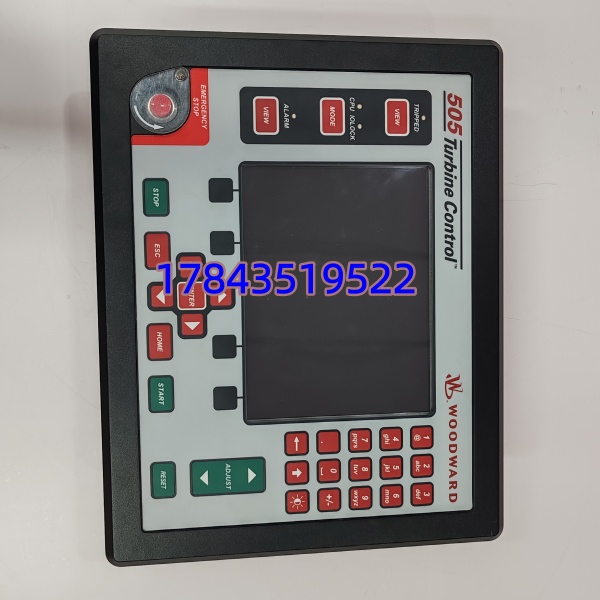

WOODWARD 8200-1302
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | WOODWARD 8200-1302 |
| 品牌 | WOODWARD（美国） |
| 控制对象 | 汽轮机、燃气轮机、发电机组 |
| 供电电压 | 18-36 VDC（隔离） |
| 显示屏 | 8.4 英寸 LCD 液晶显示器 |
| 转速精度 | ±0.05% |
| 响应时间 | <1 秒 |
| 转速输入 | 2 路冗余（磁电 / 电涡流 / 接近探头） |
| 模拟输入 | 8 路（可配置 27 种功能） |
| 模拟输出 | 2 路 4-20mA |
| 数字输出 | 8 路 Form-C 继电器触点 |
| 通讯接口 | RS232、RS485、Modbus |
| 工作温度 | -40°C ~ +85°C |
| 防护等级 | IP54 |
| 尺寸 | 230 × 170 × 70 mm |
| 重量 | 约 3.5 kg |
| 认证 | ATEX、IACS UR E10（船用） |

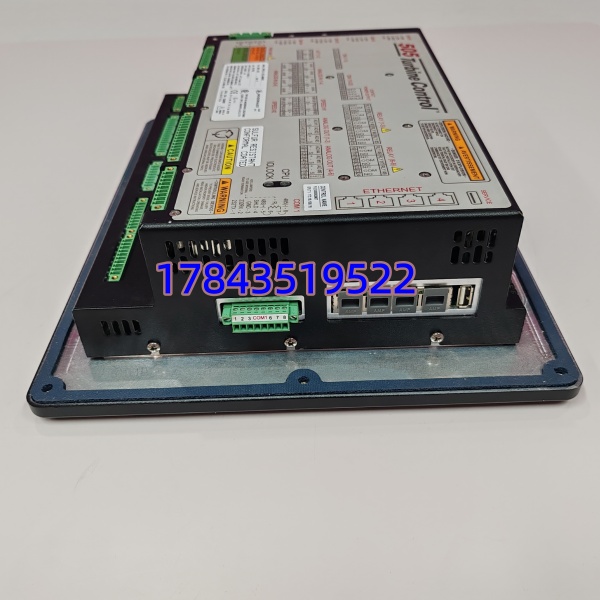

WOODWARD 8200-1302
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验原厂装箱单、报关单，确认渠道合规
- 防伪识别：序列号官网查询，核对防伪标签有效性
- 外观检查：面板无划痕、外壳无变形、端子无氧化
- 附件核对：说明书、合格证、质保卡齐全
2. 上机功能测试
- 测试环境：伍德沃德 505D 专用仿真测试机架
- 通电自检：LCD 显示正常，按键响应灵敏，指示灯状态正确
- 通讯测试：RS232/RS485 通讯握手正常，Modbus 数据交互稳定
- I/O 测试：8 路模拟输入全量程校准，2 路 4-20mA 输出线性度 <±0.1%
- 负载测试：连续运行 24 小时，记录温升≤25°C，无异常报警
- 生成带序列号的Test Report，可提供给客户
3. 电气参数测试
- 绝缘电阻：500V 摇表测试，≥10MΩ
- 接地连续性：端子与外壳导通正常，无漏电
- 耐压测试：符合 EN 61000-6-2 标准，无击穿
技术避坑指南
1. 固件版本不匹配
- 问题：新调速器固件过新 / 旧，与 DCS 通讯异常、参数无法下载
- 避坑：
- 替换前读取原固件版本（面板或软件查询）
- 采购时明确固件版本范围（如 V5.0-V5.3）
- 版本差异时，联系供应商远程刷新固件
- 案例：某电厂更换后报 “通讯超时”，排查发现固件从 V5.0 升至 V5.4，协议不兼容，降级后恢复
2. 传感器类型选错
- 问题：混用磁电探头与电涡流探头，转速无显示或跳变
- 避坑：
- 确认原探头类型（磁电 / 电涡流）
- 新调速器对应配置，不可混用
- 安装前核对探头接线定义
- 警示：探头类型不匹配会导致转速失控，引发超速风险
3. 接线端子误接
- 问题：电源正负极接反、通讯线错位，导致调速器烧毁或通讯失败
- 避坑：
- 断电操作，拍照记录旧端子接线
- 对照说明书核对电源（18-36 VDC）、通讯、I/O 端子
- 接线后用万用表测量，无短路再上电
- 经验：曾有工程师接反电源，通电后主板冒烟，损失超万元
