描述
产品详情

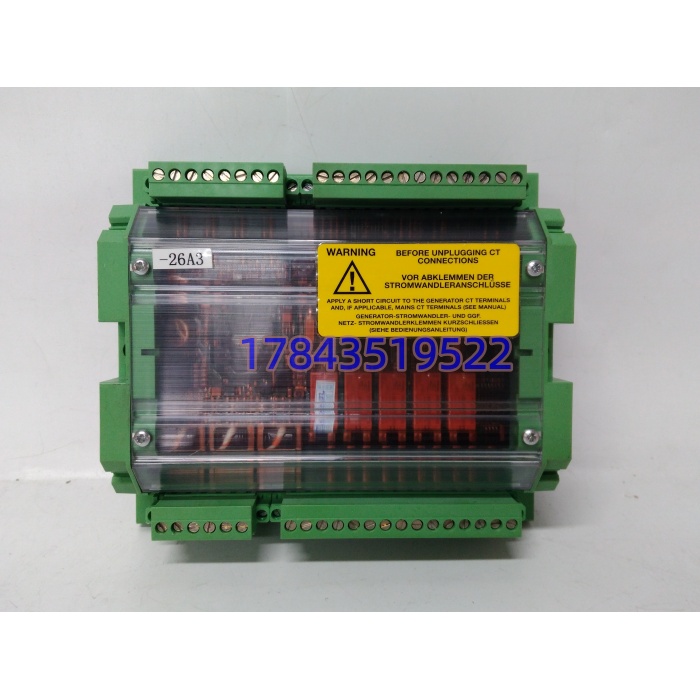

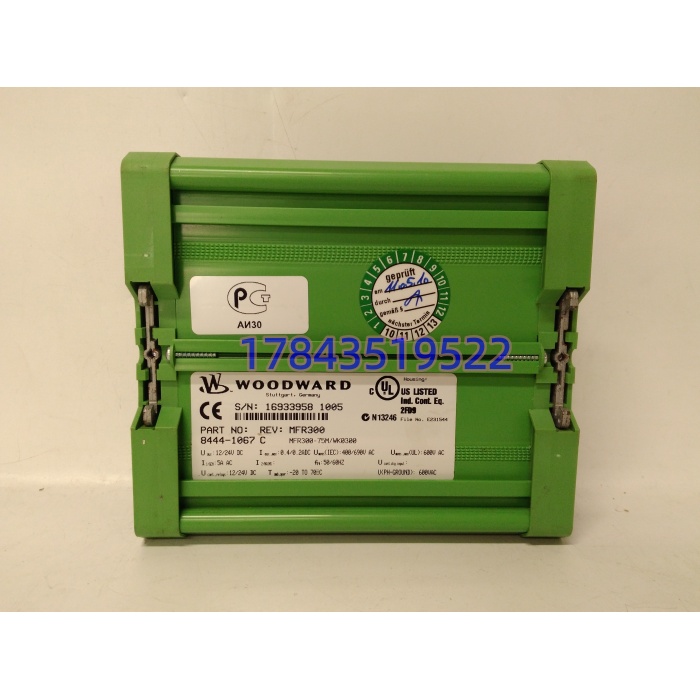

・型号：8444‑1067・品牌：Woodward・系列：8400 Turbine Control 涡轮调速系统
规格参数

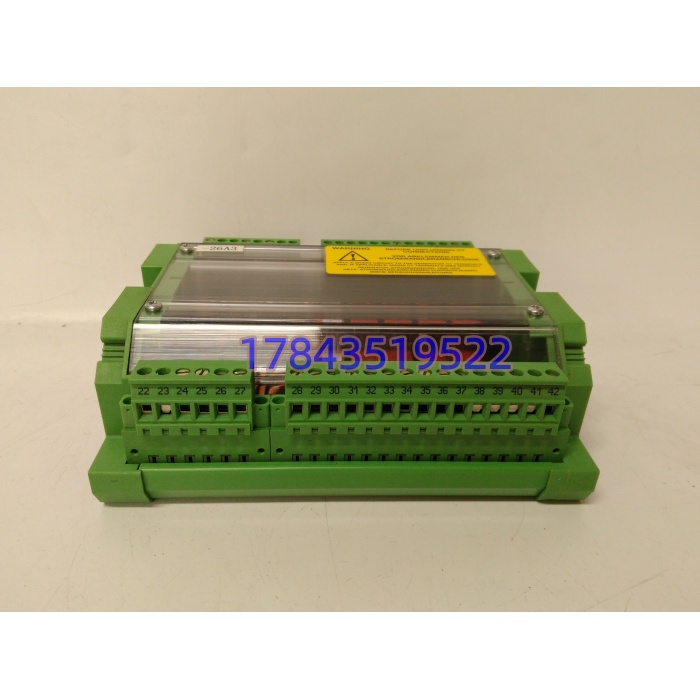

- 硬件形态：DIN35 导轨安装，外壳为绿色塑料壳体，上下双排螺钉接线端子，透明防护盖板
- I/O 通道：8 路模拟量输入（AI），4 路模拟量输出（AO）；支持 ±10V、4‑20mA 信号类型
- 精度：±0.1% FS（25℃），线性度 ±0.05% FS
- 响应时间：200ms
- 供电：18‑32VDC 直流供电
- 工作温度：‑40℃ ~ +70℃
- 存储温度：‑40℃ ~ +85℃
- 湿度：5%‑95% RH，无冷凝
- 防护等级：IP20（室内控制柜内使用）
- 重量：约 1.1kg
- 原产地：美国
- 生命周期：原厂永久停产，无全新原厂生产，无 LTB 最后一次采购机会
- 选型提示：硬件修订版本需和整套 8400 主控固件严格匹配；端子接线定义不可随意改动；不能直接用于 MicroNet 5466 系列其它系统。
产品介绍
8444‑1067 是 Woodward 老款 8400 调速系统的扩展 I/O 模块。负责采集机组现场 PT、压力变送器、温度信号，将主控的调速指令转换成模拟输出，驱动执行机构，实现转速、负载闭环调节，同时完成报警阈值判断。
坦白讲，国内大量石化、自备电厂的老燃气轮机、柴油机组还在跑 8400 这套调速系统。整套升级换成新一代 MicroNet 控制系统，需要更换主控、重新敷设接线、改写调速逻辑、做机组并网甩负荷试验，停机窗口极难争取。现场 MRO 会储备该型号做应急备件。我在现场遇到，该模块高发故障集中在供电浪涌击穿模拟通道、接线端子氧化接触不良、内部运放器件老化、温变造成信号漂移；不同硬件修订版本混用会出现 AI/AO 读数不准。
应用场景与行业案例
痛点切入：本模块故障会造成全部 8 路模拟输入、4 路模拟输出失效，机组调速闭环失控，转速、负载无法调节，存在超速、跳机风险。机柜内温变、现场侧信号浪涌、接地异常是主要损坏诱因。
典型场景：
- 石化行业：炼化厂燃气轮机、驱动压缩机 8400 调速系统，压力转速信号采集与执行机构控制。
- 自备电厂：工矿企业柴油 / 燃气发电机组调速控制。
- 油气管道：压气站涡轮机组转速调节与联锁监测。
真实案例：我在现场遇到过，某压气站 8444‑1067 其中 2 路 AO 通道输出漂移，机组转速来回波动，只能切本地手动控制，装置降级运行。现场没有匹配版本备件，调货 7 天才拿到经过整机测试的模块，更换后核对全部 AI/AO 通道，重新下装调速参数，机组自动调速恢复稳定。之后班组把该型号纳入一级 MRO 备件清单，定期检查信号回路绝缘与浪涌防护。
