描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 供电电压 | 18–36 V DC 隔离输入 |
| 显示界面 | 8.4 英寸高对比度 LCD 图形 HMI |
| 测速输入 | 2 路冗余，支持磁电 / 电涡流探头 |
| 模拟输入 | 8 路 4–20 mA（可配置 27 种功能） |
| 数字输入 | 20 路 DI（10 路报警 + 10 路跳闸） |
| 控制输出 | 2 路 4–20 mA；8 路 C 型继电器 |
| 核心功能 | 自动启停、三速带避频、超速保护、双动态调节 |
| 通信接口 | RS-232/485 (Modbus) |
| 防护等级 | IP54，污染等级 3，ATEX / 船用认证 |
| 工作温度 | -30°C 至 +70°C |
| 尺寸 | 面板安装式（标准工业开孔） |
| 认证 | ATEX、IACS UR E10、CE |
产品深度介绍

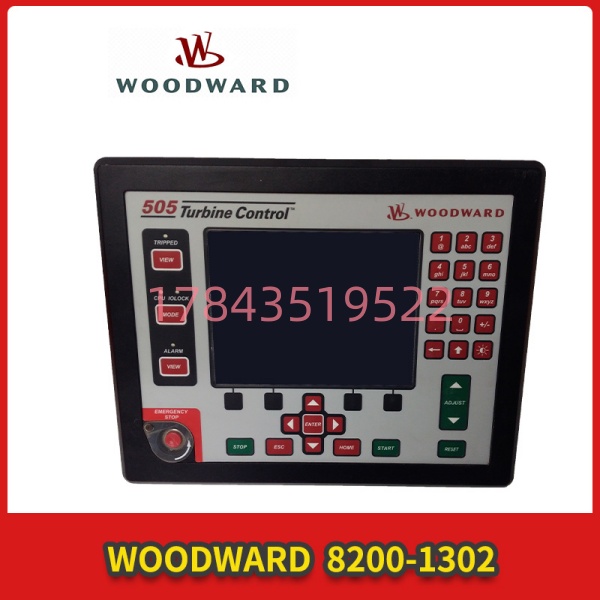

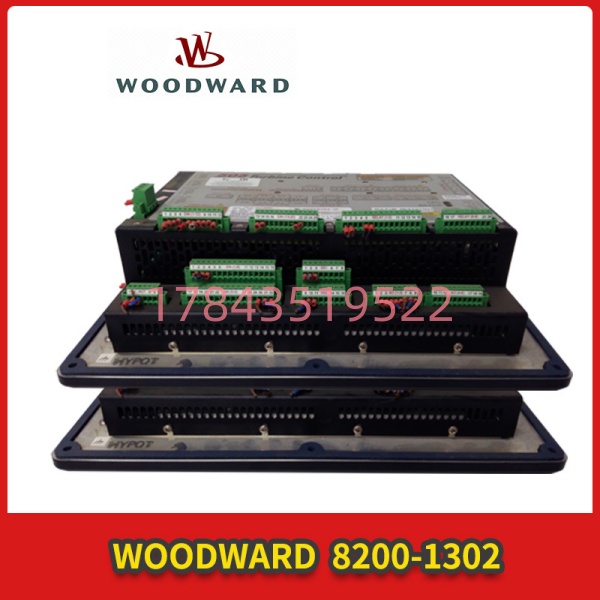

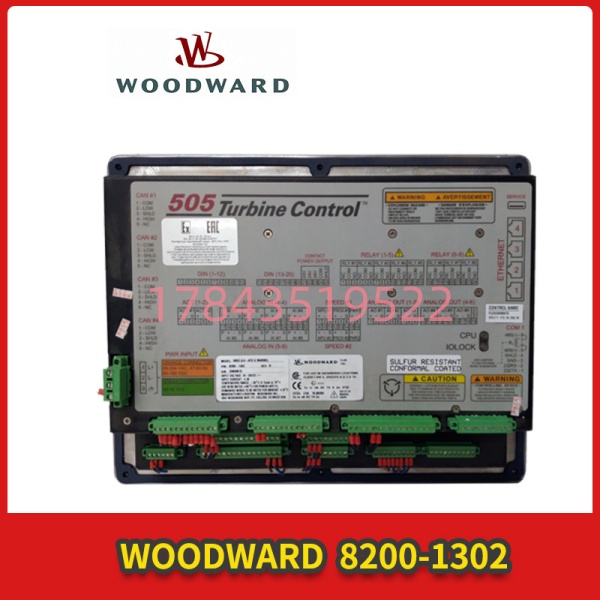

伍德沃德 8200-1302 是 505D 系列高性能数字调速器，专为工业蒸汽轮机、透平膨胀机设计。它集成 8.4 英寸图形 HMI 与完整控制逻辑，可独立实现转速调节、负载分配与安全保护，无需额外上位机。模块采用双冗余测速输入、三速带临界避频与双动态参数调节，适配冷热态自动启停。宽温、高防护与船用 / 防爆认证，使其在石化、电力、海上平台等严苛工况下长期稳定运行，是汽轮机控制系统的核心备件。
应用场景与行业案例
一、工程痛点描述
蒸汽轮机属于高速旋转设备，转速失控或共振会导致轴系断裂、设备报废。传统调速器精度低、无 HMI、保护逻辑单一，难满足现代机组的高精度控制、安全联锁与远程监控需求，且故障排查耗时、停机损失巨大。
二、典型应用场景
- 石油化工 – 蒸汽轮机驱动压缩机控制炼油厂加氢装置、乙烯装置的蒸汽轮机。三速带避频功能避开轴系共振区间，双动态参数适配变工况，保障长周期连续运行。
- 火力发电 – 自备电站汽轮机用于热电厂抽汽凝汽式机组，实现转速 / 负荷闭环控制。集成超速跳闸、峰值转速记录与 RTC 时间戳，满足电网调度与安全规范。
- 海上平台 – 船用 / 海洋工程透平符合 IACS 船级社与 ATEX 防爆标准，适应盐雾、振动、湿热环境。为海上油气平台的燃气轮机、蒸汽透平提供可靠调速与保护。
- 冶金 / 造纸 – 余热回收透平控制余热锅炉蒸汽轮机，将废热转化为电能 / 机械能。宽压输入与高 EMC 抗扰度，适配复杂厂矿电网与电磁环境。
- 工业锅炉 – 背压式汽轮机调节蒸汽压力与转速，稳定供热 / 供电。远程下垂、频率死区功能支持多机并联与负荷分配。
三、真实案例
某大型炼化厂常减压装置汽轮机，原调速器老化、无自动避频，多次因共振导致轴瓦磨损，年停机检修 3 次以上。更换 8200-1302 后，启用三速带避频、双动态调节与完整联锁。机组振动值下降 40%，连续运行 18 个月无故障。运维反馈：“HMI 直观、参数可调、故障记录完整，抢修时间从 3 天缩至 4 小时。”后续全厂 12 台汽轮机全部升级该模块，关键备件常备库存，彻底解决共振与稳定性难题。
