描述
产品详情
・型号：8440‑1713 D（SPM‑D）・品牌：Woodward 伍德沃德・系列：SPM‑D 发电机同步并网系统
规格参数
| 项目 | 规格 |
|---|---|
| 设备全称 | SPM‑D Synchronizing System 自动同步控制器 |

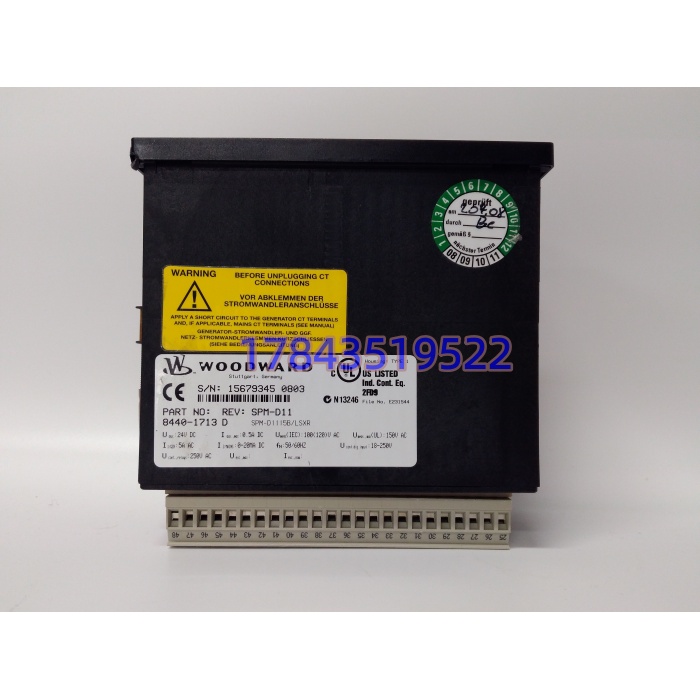

| 部件号 | 8440‑1713 D，硬件版本 D，修订 SPM‑011 |
| 输入信号 | 发电机 PT、系统母线 PT 电压采样；频率相位采集 |
| 工作电源 | 85‑264V AC/DC 宽范围供电 |
| 输出回路 | 合闸继电器输出；报警状态继电器接点 |
| 操作模式 | 自动同步、手动同步、测试模式 |

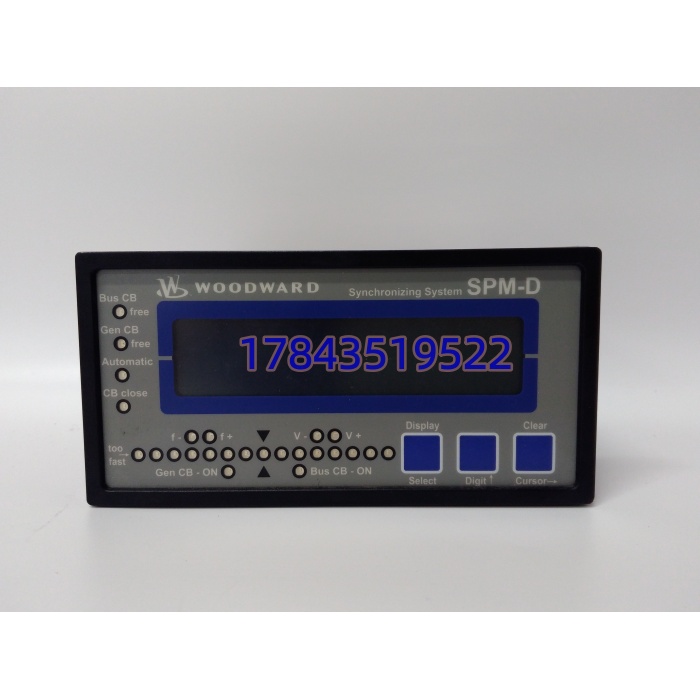

| 前面板 | LED 状态指示灯、液晶显示、按键组态；显示压差、频差、相位 |
| 通讯接口 | RS‑485，Modbus 协议，上传状态至 DCS/SCADA |
| 保护逻辑 | 电压超限、频率超限、同步超时闭锁合闸输出 |
| 安装方式 | 机柜机架嵌入式安装 |
| 工作温度 | 0℃~+60℃机柜内部，宽温参数查阅原厂手册 |
| 重量 | 约 1.4kg |
| 产品状态 | 原厂停产，市面流通拆机检测备件，全新原厂货源极少 |
| 注意区分 | 8440‑1713（无 D 后缀）硬件版本不同，固件不可直接混用 |
产品介绍
8440‑1713 D 也就是 SPM‑D，是电厂、自备电站常用的发电机自动同期装置。实时采集发电机侧和厂用母线侧的电压、频率、相位，内部算法计算差值，向外发送调压、调速指令，等到同步条件满足之后输出继电器合闸信号，把发电机并入电网；一旦压差频差超标，直接闭锁合闸，防止非同期并网冲击机组。
坦白讲，这属于机组关键保护控制设备，非同期并网会直接损伤发电机、汽轮机。全部并网参数、保护阈值存储在设备本体内部闪存。硬件 D 版本固件不能随意刷其他版本，固件错乱会造成合闸逻辑失效。现在原厂不再供货新机，很多自备电厂、燃气轮机、汽轮发电机组只能依靠拆机件维持。采购备件不光核对型号，硬件修订版本也要确认。
应用场景与行业案例
痛点切入：同期装置故障，机组无法并网发电，整套机组只能备用；固件版本不对，合闸条件判断异常，存在非同期并网重大风险；更换备件之后不做模拟同步试验，直接投运，现场踩坑。
典型场景
- 热电厂汽轮发电机组：发电机自动同期并网，完成机组并网操作，防止非同期冲击。
- 燃气轮机电站：燃机发电机组，SPM‑D 执行自动同步，对接伍德沃德调速系统。
- 工厂自备电厂：柴油 / 燃气发电机组多台机组并列运行，自动同期控制。
- 小型水电站：水轮发电机并网控制，实现手动、自动两种同期模式。
真实案例：我现场处理过一台化工厂自备汽轮机组，8440‑1713 D 同期单元故障，无法检测母线电压，机组不能并网。仓库备有同 D 版本拆机 SPM‑D，上电后导入原有同步参数，做模拟 PT 信号的整套同步模拟测试，校验合闸继电器动作逻辑，确认闭锁保护正常，再接入现场 PT 回路，50 分钟恢复机组并网功能。说实话，同期这种涉机组安全设备，通电亮灯不等于完好，必须做模拟并网试验，才允许接入一次回路。
