描述
关键技术规格
- 输入电源: 18–32VDC（标称 24VDC）
- 控制指令输入: DeviceNet 通讯 / 4–20mA 模拟量
- 伺服驱动输出: ±10 ~ ±250mA 可调
- 输入阻抗: 200Ω
- 分辨率: 11 位
- 功耗: 典型 20W
- 工作温度: -40°C ~ +85°C
- 反馈支持: 最多 2 路冗余 AC 反馈或 1 路 DC 反馈
- 配置软件: 基于 Windows 的专用配置与诊断工具
- 认证: CE、RoHS、SIL2（部分版本）
- 尺寸: 约 230×150×70mm
- 重量: 约 1.55kg
产品深度介绍

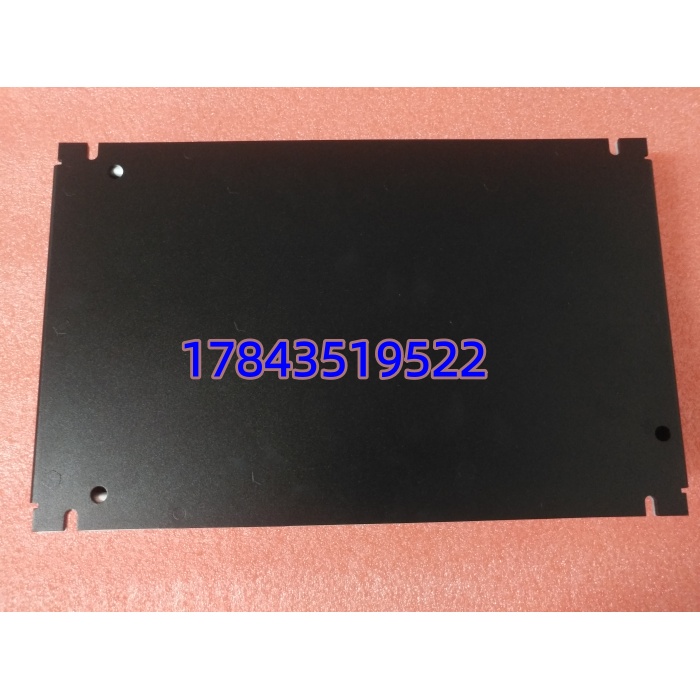

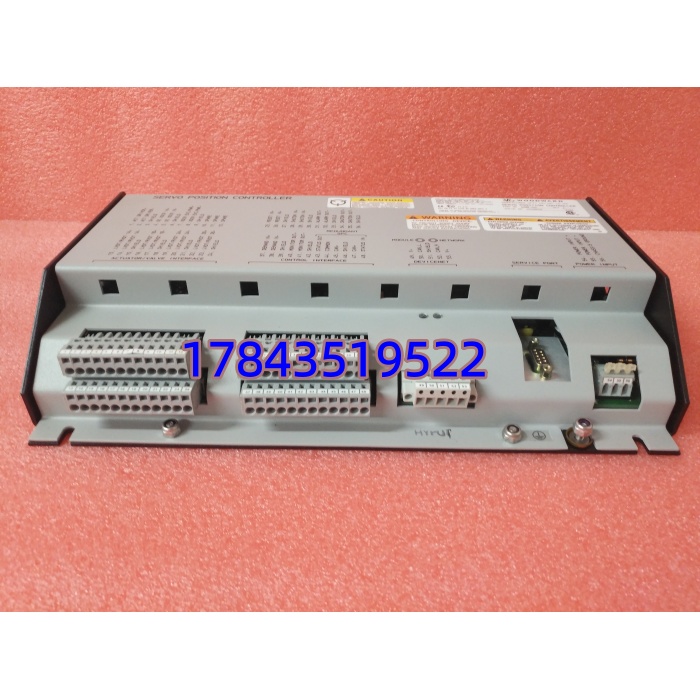

WOODWARD 8200-226 是伍德沃德 SPC 系列高性能伺服位置控制器，专为汽轮机、燃气轮机等关键设备的伺服阀精准驱动设计，是 8200-224/225 的升级替代型号。它可通过 DeviceNet 工业网络或 4-20mA 模拟量接收位置指令，输出高精度电流信号驱动比例式或积分式伺服阀，实现燃料阀、蒸汽阀等执行机构的闭环位置控制。具备冗余反馈处理能力，可接入双 AC 或单 DC 位置传感器，提升系统可靠性，满足发电、船舶等行业对控制精度与稳定性的严苛要求。
应用场景与行业案例
在发电与重工领域，伺服阀控制精度直接决定机组效率与安全—— 微小偏差可能导致能耗飙升或机组跳闸。8200-226 凭借高精度、冗余设计与宽温适应性，成为关键动力设备控制的核心部件。
典型应用场景：
- 电力行业 – 燃气 / 蒸汽轮机控制驱动燃料阀、导汽阀伺服机构，精准调节流量，保障机组转速与负荷稳定，适配调峰与并网场景。
- 船舶动力 – 主推进与辅机控制控制主机燃油喷射伺服阀，适配船舶振动、湿热环境，满足海事认证要求，保障航行动力稳定。
- 工业驱动 – 大型压缩机 / 泵组调节防喘振阀、导叶伺服机构，优化运行效率，避免喘振故障，适配石化、冶金流程工业。
- 能源装备 – 备用发电机控制驱动执行器调节转速，保障应急供电时频率稳定，满足数据中心、医院等关键负荷供电需求。
案例：某燃气电厂机组控制升级2025 年 3 月，华东某燃气电厂 4 台机组原 8200-225 控制器老化，偶发信号漂移。采购 6 块 8200-226 替换，利用即插即用兼容特性，逐台机组停机窗口完成更换。更换后，伺服阀定位误差从 ±0.2% 降至 ±0.05%，机组效率提升 1.2%，年节省天然气成本超 180 万元；冗余反馈功能成功预警 2 次传感器隐性故障，避免非计划停机。
核心卖点与差异化
- 升级替代兼容：直接替换老款 8200-224/225，硬件接口与通讯协议完全一致，零改造成本。
- 双模式指令输入：同时支持 DeviceNet 通讯与 4-20mA 模拟量，适配新旧系统无缝集成。
- 高精度驱动：11 位分辨率 +±250mA 宽范围输出，定位精度达 0.05%，适配精密伺服阀。
- 冗余反馈设计：支持双 AC 或单 DC 位置反馈，单点故障不影响运行，满足 SIL2 安全要求。
- 极端环境适配：-40°C 至 + 85°C 宽温运行，铝合金外壳抗振动，适配电厂、船舶恶劣工况。
- 原厂质保 + 工具：12 个月质保，配套配置诊断软件，支持远程监控与参数调整。
