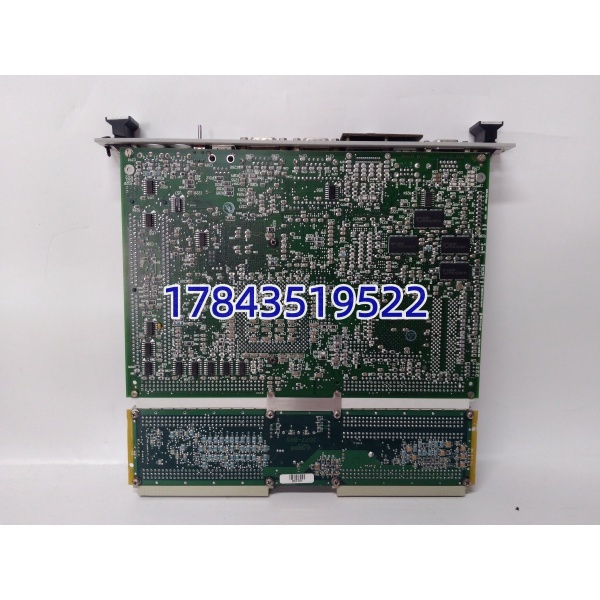

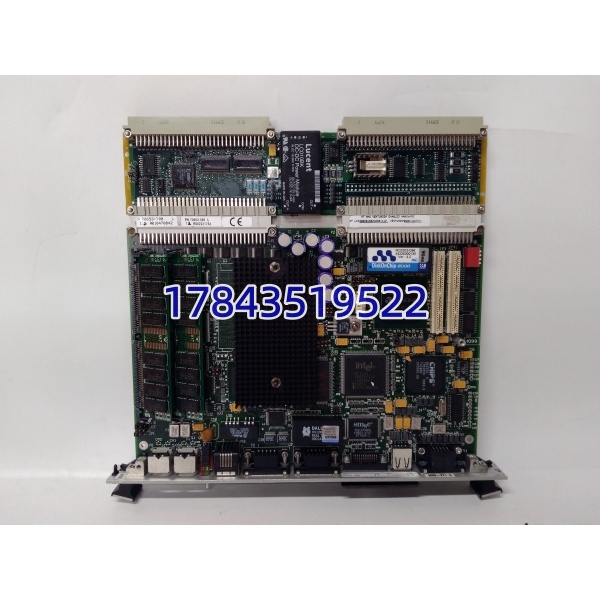

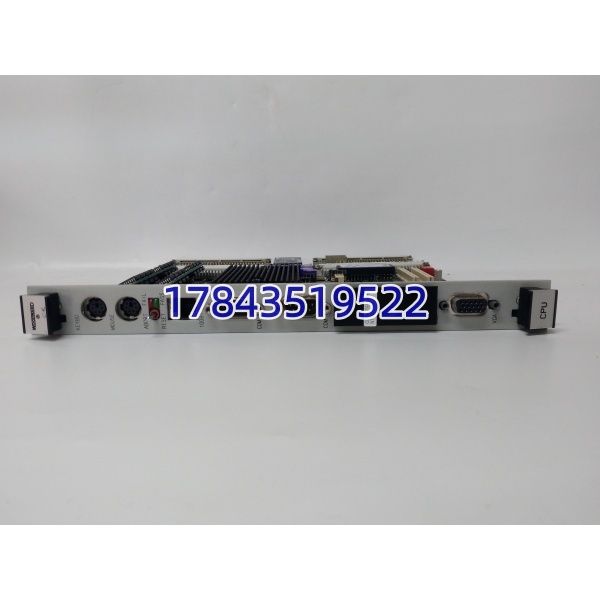

WOODWARD 5466-409 | MicroNet 系统 CPU 模块

• 描述

描述

关键技术规格

参数项	技术数据
处理器	奔腾（Pentium），233MHz，无浮点单元
内存	64MB RAM（带奇偶校验）
存储	1MB Flash（固件 / 配置存储）
通信接口	2×RS-232 串口；1×10/100Mbps 以太网
电源	24VDC，功耗≤15W
工作温度	0°C ~ +50°C（工业级）
抗震等级	符合 MIL-STD-810，耐受涡轮平台振动
认证	CE、UL、LRS、DNV（船级社认证）
尺寸	229mm×102mm×25mm
重量	约 0.5kg
运行模式	单工（Simplex），适配 MicroNet 扩展机架

WOODWARD 5466-409 70653-70070653-095

产品深度介绍

WOODWARD 5466-409 是 MicroNet 数字控制系统的核心 CPU 模块，专为燃气轮机、蒸汽轮机及压缩机的转速 / 负载控制设计。搭载 233MHz 奔腾处理器与 64MB 内存，可处理复杂控制算法与高速数据采集，是 90 年代至 2000 年代能源控制领域的主流硬件。

该模块核心优势为工业级可靠性与强抗干扰能力。宽温设计、抗震结构及冗余电源输入，适配涡轮机房、海上平台等恶劣环境；双串口 + 以太网的通信配置，支持与上位机、PLC 及其他控制设备联网，适配分布式控制系统架构。

WOODWARD 5466-409 70653-70070653-095

应用场景与行业案例

工程痛点

大量 2000 年前投产的电厂、天然气管道、炼化装置仍在使用 MicroNet 系统。5466-409 作为核心 CPU，长期运行后易出现处理器老化、内存故障、以太网端口损坏等问题。整套系统升级成本极高，同型号替换是最经济的运维方案。

典型应用场景

1. 电力行业 – 燃气轮机 / 蒸汽轮机控制用于发电厂涡轮机的转速、负载及保护控制，非计划停机每小时损失可达数十万元，对可靠性要求极高。
2. 石油天然气 – 管道压缩机控制控制长输天然气管道压缩机的压力与流量，需 24 小时连续运行，耐受偏远地区温差与振动。
3. 炼化行业 – 工艺透平控制用于炼油厂、化工厂的蒸汽透平驱动泵 / 压缩机控制，适配防爆、高粉尘环境。
4. 海上平台 – 发电与压缩机组控制海上无人值守平台的涡轮发电机与天然气压缩机控制，需抗盐雾、抗振动，符合船级社认证。
5. 工业驱动 – 大型往复式发动机控制用于油田、矿区大型发动机的转速与功率调节，适配高冲击、强电磁干扰场景。

真实案例

去年 6 月，华北某燃气电厂的 MicroNet 控制系统 CPU（5466-409）突发故障，涡轮机转速失控触发保护停机。原厂订货需 10 周，而机组每停机 1 天损失超 50 万元。

我们提供库存全新原装 5466-409 及配套 70653-7007、70653-095 配件，顺丰 48 小时送达。工程师现场直接替换，无需修改程序，通电后系统立即恢复正常。事后该电厂采购 3 套作为备用，彻底消除单点故障风险。

技术避坑指南

1. 固件版本不匹配
   • 问题：新模块固件过新 / 过旧，与现有 MicroNet 系统通讯异常，报 “总线超时”
   • 避坑：替换前记录原模块固件版本（标签或 AppManager 读取）；采购时明确版本范围；必要时联系供应商刷新固件
   • 案例：某电厂更换 5466-409 后，涡轮机控制逻辑紊乱，排查 3 天才发现固件从 V3.5 升至 V4.2，协议不兼容，降级后恢复
2. 配件型号混淆
   • 问题：70653-7007（连接线）、70653-095（端子座）型号错误，导致接线无法匹配
   • 避坑：采购时明确标注完整型号（含配件）；更换前拍照记录旧配件型号与接线方式
   • 警示：配件不匹配会导致模块无法上机，延误抢修时间
3. 通信端口配置错误
   • 问题：以太网 IP 地址、串口波特率与现场网络冲突，导致通讯失败
   • 避坑：更换前备份原模块网络配置；新模块上机前逐一核对 IP、子网掩码、波特率
   • 案例：某工程师更换模块后，上位机无法连接，排查发现以太网 IP 与现场 PLC 冲突，修改后恢复
4. 电源负载超限
   • 问题：5466-409 满载功耗约 15W，多模块同时运行易导致 MicroNet 机架电源过载
   • 避坑：计算机架总功耗，预留 20% 余量；功耗接近上限时更换大功率电源
5. 静电防护（ESD）
   • 问题：冬季干燥环境下，未做防静电操作导致模块芯片静电击穿
   • 避坑：操作时佩戴防静电手环，在防静电垫上作业；模块存放于防静电袋
   • 案例：某工程师冬季徒手更换 5466-409，通电后模块冒烟，芯片烧毁，直接损失上万元
