描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品类型 | CPU 主控模块 |
| 所属系列 | MicroNet / NetCon 控制系统 |
| 处理器 | Motorola 68020，16 MHz |
| 内存 | 512 KB RAM；256 KB ROM |
| 通信接口 | 2 路 RS-232；1 路以太网 |
| 工作电源 | 5 V DC |
| 功耗 | 约 5 W |
| 工作温度 | -40 °C ~ +85 °C |
| 存储温度 | -50 °C ~ +85 °C |
| 相对湿度 | 5% ~ 95%（无凝露） |
| 安装 / 外形 | DIN 3106 标准；50 针 D-Sub 连接器 |
| 尺寸 | 140 mm × 210 mm × 40 mm |
| 隔离 | 1500 V RMS |
| 质保 | 12 个月 |
产品深度介绍

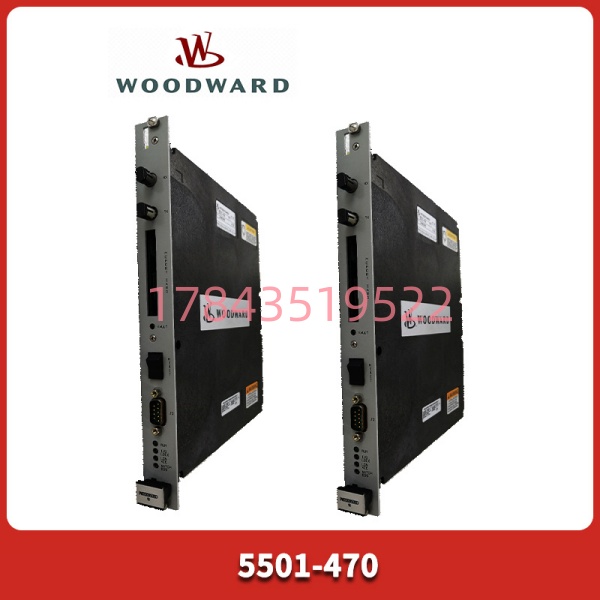

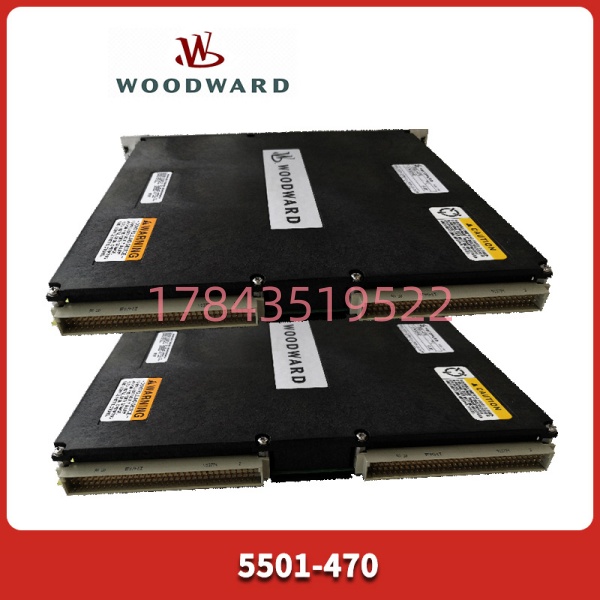

伍德沃德 5501-470 是 MicroNet/NetCon 系列的基础型 CPU 模块，作为系统核心负责接收 I/O 信号、执行控制算法、管理通信与系统诊断。其采用 Motorola 68020 16 MHz 处理器，搭配 512 KB RAM 与 256 KB ROM，可稳定运行于工业现场，满足涡轮机、发动机、压缩机、发电机组等关键控制场景。
模块提供两路 RS-232 与一路以太网接口，支持与上位系统、HMI、PLC 及远程终端的数据交互；DIN 3106 外形与 50 针 D-Sub 连接器设计，便于工业机柜安装与接线。宽温 -40 °C ~ +85 °C 与 1500 V RMS 隔离能力，适配电磁干扰严苛、环境恶劣的连续生产环境。
应用场景与行业价值
核心工程痛点
老旧控制系统 CPU 算力不足、内存受限，易导致转速 / 负荷控制滞后、响应不及时，甚至触发不必要停机，影响发电与连续生产效率。5501-470 以成熟架构与稳定接口，解决 “核心运算能力不足、系统兼容性差、维护成本高” 的痛点。
典型应用
- 燃气 / 蒸汽轮机控制：执行转速闭环、负荷分配、安全保护与超速保护，确保并网与负荷跟踪稳定。
- 发电机组调速与同步：配合同步器实现频率、相位与电压匹配，提升并网质量与运行可靠性。
- 压缩机 / 工业发动机控制：实现压力、流量与速度的精确控制，避免喘振与工况突变，延长设备寿命。
- 石油化工 / 电力关键过程：用于过程控制与安全联锁，宽温与高隔离保障长周期稳定运行。
真实案例参考
某化工企业自备电厂原 CPU 模块老旧，并网时负荷波动大、非计划停机频繁。更换 5501-470 后，运算与通信资源充足，并网效率显著提升，连续 6 个月无因控制模块导致的停机；同系列多台机组后续统一完成替换，综合运维成本下降约 20%。
常见问答（Q&A）
Q：5501-470 支持冗余控制吗？A：不支持冗余，为单工（Simplex）架构；需冗余时应选用同系列支持冗余的平台或型号。
Q：安装需要哪些配套？A：需安装于 MicroNet/NetCon 兼容机架，配合电源、I/O 模块与通讯总线使用；需配套 50 针 D-Sub 连接线与工业机柜安装件。
Q：程序如何下载与配置？A：通过 RS-232 或以太网接口，使用 Woodward 配套工程软件（如 ToolKit / 配置工具）完成程序下载、参数配置与诊断。
Q：供电与接口电压有何要求？A：核心逻辑供电为 5 V DC；外部接口与背板需按系统规范匹配，建议核对整机电源分配后安装。
兼容性与升级路径
- 兼容系统：严格适配 Woodward MicroNet / NetCon 控制系统，可与同系列 5001/5002/5003 等控制器及 I/O、通讯模块直接集成。
- 升级建议：单工系统可直接替换同系列旧款 CPU；如需提升性能或冗余，应升级至更高主频型号（如 5501-471/472）或完整冗余平台，并同步核对机架与总线配置。
- 替代参考：同系列 5501-471（68030 @ 33 MHz）、5501-472（68040 @ 50 MHz）可作为性能升级备选，需确认软件与固件兼容性后更换。
