产品深度介绍

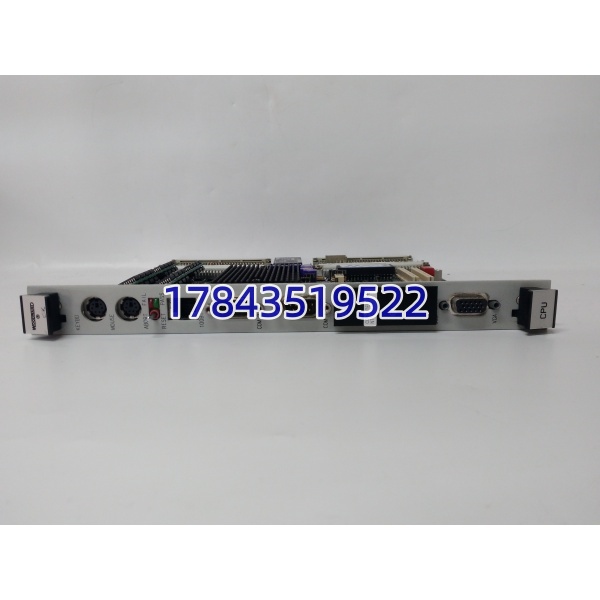

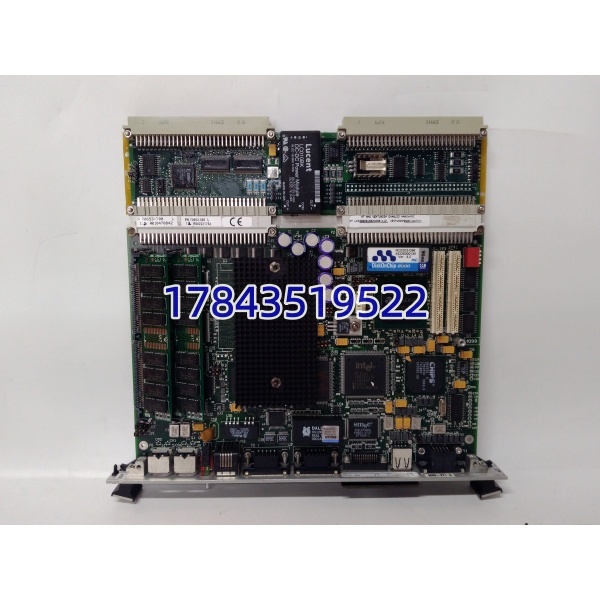

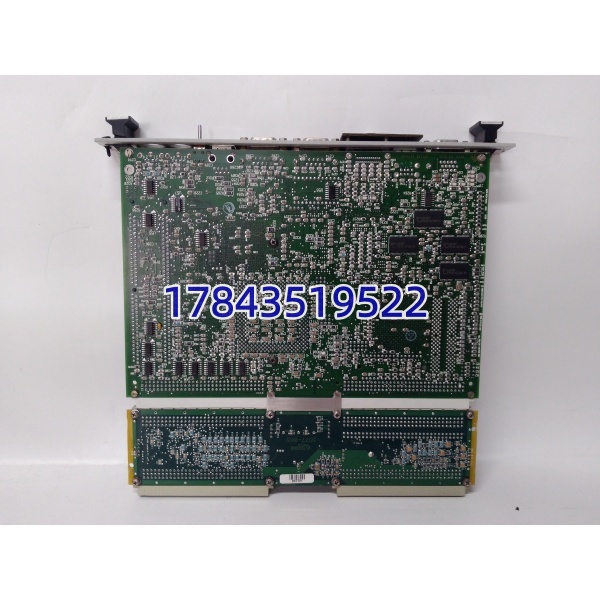

WOODWARD 5466-409（70653-70070653-095）是 MicroNet Plus 透平控制系统专用 VME 标准主控 CPU 板，作为燃气轮机、蒸汽轮机、大型离心压缩机整套调速保护系统的运算核心，承担转速 PID 调节、负荷分配、防喘振控制、超速 / 超温 / 振动安全遮断逻辑运算。模块搭载加固型 Pentium 工业处理器，板载独立闪存存储机组控制程序、保护定值、历史故障 SOE 记录；集成多路通讯接口：EGD 工业以太网、CAN 现场总线、RS232 调试串口，可对接现场 I/O 卡、上位 SCADA、第三方 DCS 系统，支持 Modbus RTU、EGD 专有实时数据协议。硬件支持 1:1 主备冗余热备架构，主 CPU 故障时备机毫秒级无缝切换，全程不中断机组调节与安全联锁；全板三防涂层、宽温抗电磁干扰设计，适配电厂、炼化多粉尘、变频器强干扰控制柜工况。配套 Woodward AppManager、Control Assistant 组态软件，用于程序下载、参数整定、故障诊断，广泛应用于发电机组、管道压缩机、海上平台动力机组 7×24 小时连续运行控制。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | 5466-409 / 70653-70070653-095 |
| 适配系统 | MicroNet Plus、MicroNet TMR 三重冗余透平控制系统 |
| 处理器 | 加固工业级 Pentium 运算核心 |
| 存储配置 | 板载 DRAM 运行内存、大容量 Flash 程序存储 |
| 总线标准 | VME64 机架插槽规格，背板高速并行总线 |
| 通讯接口 | EGD 百兆以太网、CAN 现场总线、DB9 RS232 调试串口 |
| 支持协议 | Woodward EGD、Modbus RTU、自定义机组控制总线 |
| 冗余能力 | 支持双 CPU 主备无扰热切换，切换延时＜10ms |
| 供电规格 | VME 背板 24VDC 供电，整机功耗≤22W |
| 工作温度 | -25℃ ~ +70℃ 工业宽温 |
| 防护认证 | CE、UL、CSA 工业安全认证，G3 恶劣环境耐受 |
| 诊断功能 | 前面板多段状态 LED，记录超速、通讯、I/O 故障代码 |
| 配套软件 | AppManager、Control Assistant、SOS 故障诊断工具 |
| 安装方式 | MicroNet 标准 6U VME 机架卡扣式安装 |
| 整机尺寸 | 22.5 mm × 95 mm × 360 mm |
| 净重 | 约 0.8 kg |
技术避坑指南
1. 固件与 AppManager 软件版本不匹配，机架 I/O 识别不全问题：新 5466-409 出厂固件版本过新，老旧工程软件无法扫描全量 I/O 卡件，冗余同步、超速保护功能失效。避坑：
- 采购前记录现场系统软件版本，同步匹配对应固件程序
- 版本冲突可远程降级 CPU 固件至适配版本，无需返厂维修真实案例：联合循环电厂燃气轮机更换 5466-409 后无法建立主备冗余，降级固件后切换功能恢复正常。
2. 双 EGD 网口设置同一网段，冗余切换失效、上位大面积断连问题：两路以太网配置相同 IP 网段，主网线故障后无法自动切至备用链路，整套机组监控黑屏丢失转速、负荷数据。避坑：
- 双网口划分独立网段，接入两台独立交换机，设置不同子网掩码与网关
- 调试阶段手动断开主网线，验证短时间内无缝切换，无工艺点位丢失警示：炼化压缩机组未区分网段，主交换机故障后全厂机组监控离线，停机调试耗时 3 小时。
3. 静电击穿以太网收发芯片，单路 EGD 永久无链路问题：干燥冬季未佩戴防静电手环拆装、插拔网线，静电损坏网口差分通讯电路，一路网口 LINK 灯永久熄灭，冗余架构失去备份通道。避坑：
- 拆封模块、插拔网线、拆装整机全程佩戴防静电手环，放置防静电垫操作
- 禁止徒手触碰背板 VME 金手指、前面板网口金属弹片真实案例：运维人员无防静电操作，单网口硬件击穿，只能单链路运行，失去网络冗余防护。
4. 直接复用旧 CPU 程序存储介质，上电自检卡死无法运行问题：旧工程 Flash 存储直接迁移至新 5466-409，程序内核与新板固件不匹配，开机卡在 INIT 初始化界面，无法进入调节运行模式。避坑：
- 更换 CPU 后重新编译整套机组工程，全新下载适配当前固件的控制程序
- 禁止直接移植旧主控存储介质，避免内核冲突、保护逻辑失效
5. 单机无冗余架构带电插拔 CPU，整套机组联锁遮断停机问题：无备用 CPU 的单机系统，带电拔插主控模块，VME 背板总线瞬时中断，全部转速、压力联锁清零，触发机组紧急遮断停机。避坑：
- 仅双 CPU 冗余架构支持单卡在线更换；单机系统必须整机断电后拆装维护作业
