描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 完整型号 | 9907-149（ProTech 203，120V 交直流通用款） |
| 供电规格 | 120 Vac/dc，三路内核独立供电，单路功耗 4.77W |
| 测速采集 | A/B/C 三路独立 MPU 磁拾音器输入，互不干扰 |
| 转速可调区间 | 跳闸设定 250 ~ 25000 rpm；故障阈值 100 ~ 25000 rpm |
| 齿轮齿数配置 | 20 ~ 120 齿自定义设置 |
| MPU 故障超时 | 1 秒～533 分 20 秒可调 |
| 控制逻辑 | 三取二（2/3 表决），单通道故障不触发停机 |
| 操作界面 | 每通道独立两行 LCD 显示屏 + 按键，本地参数设置 |
| 工作环境 | -25 ℃ ~ 60 ℃，无冷凝潮湿环境 |
| 防护等级 | NEMA4/4X，IP54 防尘防水 |
| 整机尺寸 | 482.6 mm × 311 mm × 142.7 mm（19 英寸机架标准） |
| 整机重量 | 约 7.7 kg |
| 通讯方式 | 本地按键组态，可对接 DCS 上传故障告警信号 |
| 核心功能 | 超速跳闸、MPU 断线告警、峰值转速记录、单通道热插拔 |
产品深度介绍

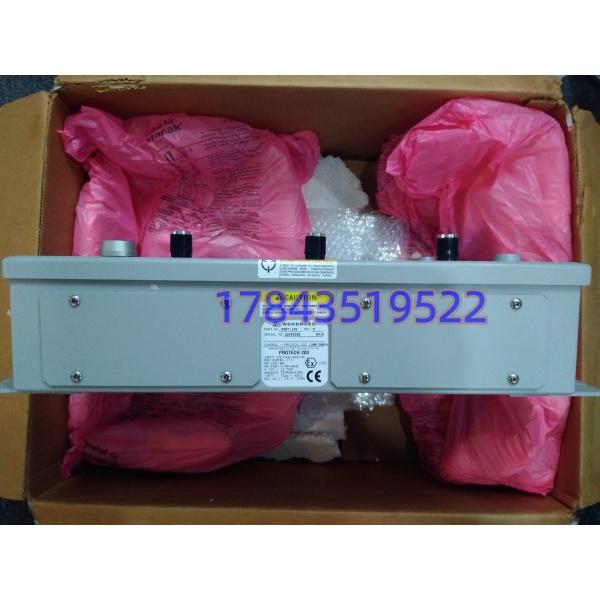

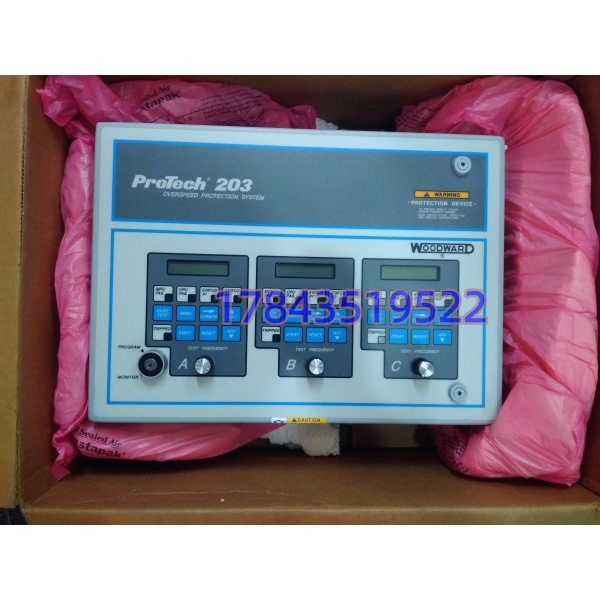

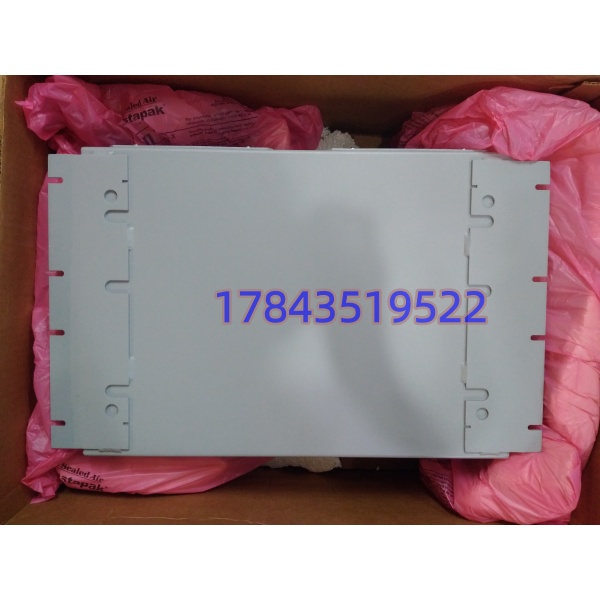

9907-149 是伍德沃德 ProTech203 系列三冗余超速保护装置，专门配套蒸汽轮机、燃气轮机、发电机组做超速安全防护。整机内置三套完全独立的测速控制单元，各自搭配独立电源、磁探头采集回路与操作面板，硬件层面实现三重冗余。
设备采用行业通用三取二表决逻辑，单一路测速通道损坏、探头断线时，系统不会误跳闸，仅输出告警；只有两路及以上同时判定超速，才会触发机组停机保护，大幅降低非计划停机概率。支持在线单通道热插拔检修，无需整台设备断电停机，适配电厂连续运行工况。所有转速、故障阈值均可通过面板按键本地设置，自带运行数据与故障记录存储，方便事后故障溯源。
应用场景与行业痛点
汽轮发电机组超速属于重大安全隐患，一旦转速超限未及时跳闸，会直接造成转子断裂、机组报废，安监与电厂规范强制要求配置独立冗余超速保护。老式单通道超速装置易因探头、线路单点故障失效，9907-149 三冗余结构解决单点失效风险。很多老旧机组同型号设备运行超 10 年，内部电容老化、通道误告警频发，原厂订货周期长，现货备件是抢修刚需。
典型应用场景：
- 火力发电厂 – 汽轮发电机组主保护锅炉配套汽轮机、抽凝机组，并网运行全程实时监控转速，超速瞬间触发主汽门关闭。
- 燃气电站 – 燃气轮机透平保护燃气机组转速波动大，现场振动强，三通道独立采集规避探头松动带来的误动作。
- 热电联产厂区 – 备用柴油发电机外网断电时机组空载升速，超速保护防止飞车损坏设备。
- 化工厂区 – 蒸汽透平压缩机工艺负载突变易出现转速飞升，独立超速系统独立于 DCS，不受主控系统故障影响。
现场抢修案例：北方某 300MW 汽轮机组，原有 9907-149 其中 B 通道持续报 MPU 断线告警，机组无法满负荷运行。原厂调货周期 45 天，采购调取拆机现货，现场单通道热插拔更换，全程未停机，更换后三通道测速数值同步，告警消除，机组恢复额定出力。事后该电厂采购一台整机作为长期备用。
核心卖点与差异化
- 纯硬件三冗余 TMR 架构，三路电源、采集回路完全隔离，单点故障不影响机组运行，满足电力行业安规强制要求
- 支持单通道不停机热插拔检修，不用停运机组即可更换故障单元，大幅减少停机损失
- 三取二表决逻辑，杜绝单探头断线、线路干扰引发的误跳闸，对比单通道保护设备可靠性提升数倍
- 出库前三路通道全转速区间模拟测试，校验超速跳闸阈值，附带测试记录与转速曲线
- 兼容市面绝大多数汽轮机 MPU 磁探头，参数无需大幅修改，现场直接替换上机
