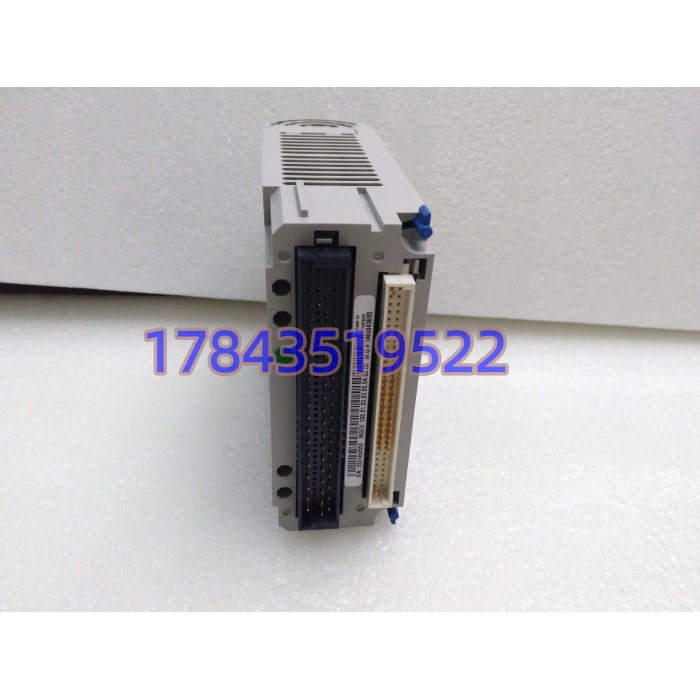

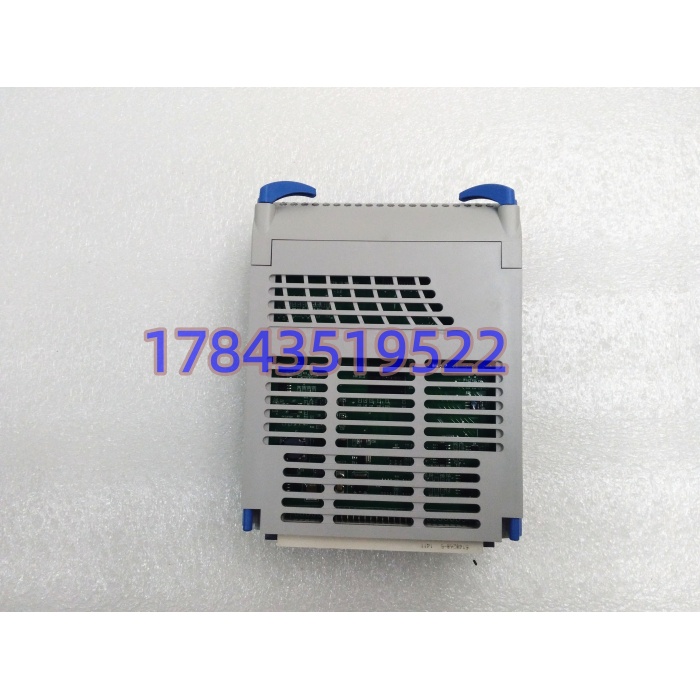

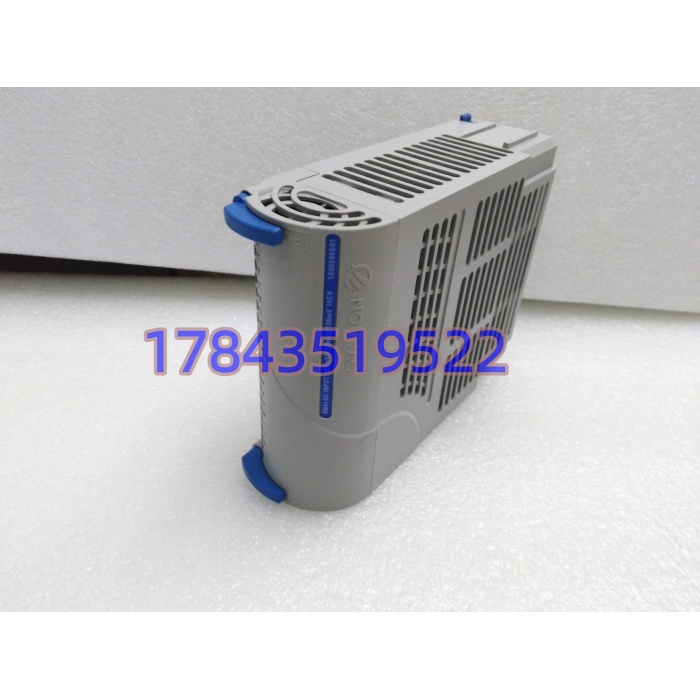

描述
关键技术规格
| 参数项 | 参数数值说明 |
|---|---|
| 完整型号 | 5X00594G01 |
| 通道配置 | 16 路单端 / 8 路差分模拟输入，通道独立隔离 |
| 信号兼容类型 | 4-20mA、0-10V、K/J/T/E 型热电偶、Pt100/Cu50 热电阻 |
| AD 转换精度 | 16 位模数转换，4-20mA 信号精度 ±0.05% FS |
| 隔离耐压 | 通道 – 背板隔离 1500 VAC，通道间隔离 500 VAC |
| 系统供电 | 24 VDC，由 Ovation 机架背板供电 |
| 整机功耗 | ≤9.5 W（16 通道全部启用满载工况） |
| 硬件功能 | 原生支持机架带电热插拔；单通道断线 / 超量程独立告警 |
| 采样速率 | 单通道最高 20 Hz，全通道轮询周期≤0.5 s |
| 数字滤波 | 软件可调 0.1~10 s 一阶低通滤波，抑制现场电磁干扰 |
| 工作温度 | -20 ℃ ~ 60 ℃（控制柜标准安装） |
| 存储温湿度 | -40 ℃ ~ 85 ℃，湿度 5%~95% 无凝露 |
| 安装规格 | Ovation 标准 I/O 机架单槽位插接，蓝色卡扣快拆结构 |
| 整机尺寸 | 170 mm × 43 mm × 128 mm |
| 合规认证 | CE、UL508 工业控制设备认证 |
| 原厂状态 | 已停产 EOL，存量备件流通 |
产品深度介绍
5X00594G01 是西屋 Ovation 平台通用性最强的模拟量采集卡，火电锅炉、化工精馏、水处理装置大量配套，负责现场压力变送器、温度热电阻、热电偶、液位计全部模拟信号采集，是工艺闭环控制的数据入口。每一路通道独立隔离电路，单路信号短路、断线不会牵连其余采集通道，大幅降低单点故障扩散风险。
板卡搭载 16 位高精度 AD 芯片，内置多档位信号线性校正算法，适配电厂、化工多类型现场仪表；冗余控制站可不停机热插拔更换故障卡，无需整机联锁停机。支持软件自定义信号类型与滤波参数，老旧 WDPF 系统升级 Ovation 可直接复用原有机架，无需改造机柜布线，缩短装置改造停机窗口。页面价格为参考价，受汇率与市场行情浮动影响，具体成交价请详询客服获取最新报价。
常见问题解答
- 老哥，现场旧卡 5X00594G01，直接插上就能用吗，要不要重下程序？机架硬件完全兼容，同固件版本上机自动识别模块，整套控制逻辑程序无需重新下装。但工程师站必须核对每一路通道信号类型、滤波参数、量程上下限，否则温度、压力读数会出现严重偏差。
- 这块 AI 卡支持不停机更换吗，热插拔有什么限制？冗余 Ovation 控制站可直接带电插拔，备用控制器同步接管全部采集信号，产线不会触发联锁停机；单控制器无冗余架构严禁热插拔，拔卡瞬间 16 路模拟量全部失联，调节回路失控跳机。
- 采购需要提供哪些信息避免上机读数异常？三点关键信息：现场 Ovation 系统软件版本、机架是否冗余配置、现场仪表类型（热电偶 / Pt100/4-20mA）。我们会提前核验模块固件，满载全通道模拟信号测试。
- 怎么确认你们的卡不是翻新维修、无动焊痕迹？入库留存整机序列号、PCB 正反面、金手指高清实拍，核查电容无鼓包、运放芯片无补焊；发货前搭建完整 Ovation 测试机架，16 通道满量程连续 24 小时通电采集测试，完整检测报告随货寄出，支持全程通电视频验货。
- 现场仪表短路烧毁通道，质保包含这类损坏吗？现场信号回路短路、过压、静电击穿造成的通道芯片烧毁不在质保范围；模块背板通讯、AD 转换底层原厂硬件故障，一年内免费更换，同步远程协助排查现场接地、浪涌防护问题。
- 同一通道热电偶读数漂移严重，是什么原因？多半是屏蔽层两端接地形成接地环路，或补偿导线规格不匹配。更换卡件时同步规范屏蔽单端接地，选用原厂配套补偿线缆，可消除温漂。
- 原厂已经停产，长期备件有没有兼容替代型号？原厂无直插升级款，同系列 5X00497G01 通道容量、隔离规格不同，不能直接互换；存量电厂、化工装置建议批量囤货 5X00594G01 做长期备件库存，批量采购可申请优惠。
品控检测流程
- 入库验收检测核验机身原厂序列号、侧面镭射标识，拍摄外壳、金手指、电路板全貌；检查通道端子无氧化、PCB 无维修焊迹，核对原厂铭牌参数、CE 认证标识。
- Ovation 真机机架测试搭建完整 Ovation 冗余测试机架，搭配信号发生器模拟 4-20mA、热电阻、热电偶多路信号；通电观测通道 LED 诊断灯，连续 24 小时 16 通道满载采集运行，Fluke 115C 万用表实时监测信号采集精度、模块温升。
- 电气安全检测500 V 摇表实测通道与背板绝缘电阻，标准数值＞10 MΩ；逐通道校验隔离耐压、断线检测、超量程告警功能。
- 固件配置存档读取模块底层固件版本，拍摄板卡侧硬件拨码、机架地址跳线高清照片存档，备份各信号类型出厂校准参数。
- 出库防护封装质检工程师签字确认完整测试报告，工业防静电袋真空密封，多层气泡膜加厚工业纸箱缓冲，粘贴 QC 合格防撕标签，可同步提供全套通电测试视频、多角度实拍照片供客户技术审核。
