描述
产品深度介绍

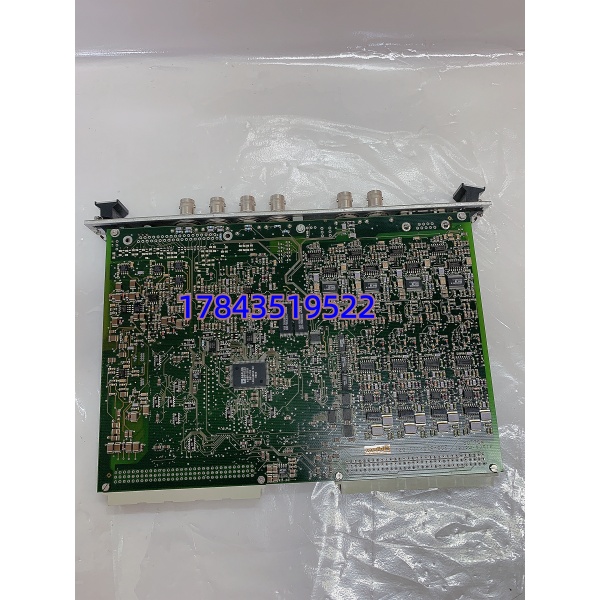

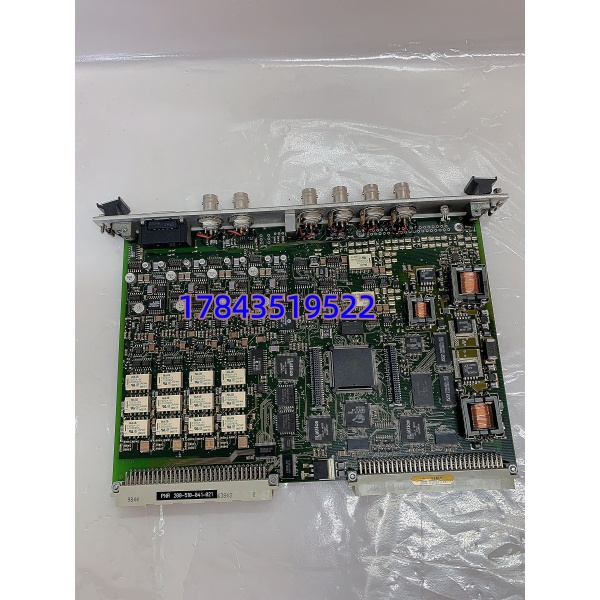

Vibro‑meter VM600 MPC4（200‑510‑041‑021/111‑021）是瑞士 Vibro‑meter 为关键旋转机械设计的高性能安全级保护主控卡，是 VM600 系统的核心，与 IOC4T I/O 卡配对使用Vibro-Meter。
MPC4 负责实时数据处理、保护逻辑运算、报警 / 停机联锁输出，符合 API 670、ISO 10816 与 IEC 61508 SIL2 标准。200‑510‑041‑021 为卡件本体，200‑510‑111‑021 为配套背板 / 接口组件，二者必须配对安装。板卡支持热插拔，前面板 BNC 接口可直接观测原始振动信号，调试便捷。
关键技术规格
- 动态输入通道：4 路，支持加速度 / 速度 / 位移传感器，频率响应 0.1 Hz–10 kHz
- 转速 / 相位通道：2 路，兼容涡流、磁阻、TTL 探头，支持阶次分析
- 信号处理：FPGA+DSP 实时处理，24 位采集，FFT 频谱分析、包络解调
- 保护输出：8 路继电器（常开 / 常闭），250 VAC/2 A，SIL2 认证
- 传感器电源：±12 VDC / +24 VDC 可选，过流保护
- 供电：24 VDC ±15%，由 VM600 机架背板供电
- 工作温度：‑20 ℃～+70 ℃（标准版）
- 尺寸：6U（262 mm）×20 mm×125 mm，标准 19″ 机架安装
- 认证：CE、UL、SIL2（IEC 61508）、API 670
应用场景与行业案例
工程痛点
旋转机械（汽轮机、压缩机）的TSI 保护系统是安全生产的最后一道防线。某电厂曾因 MPC4 卡老化、保护逻辑失效，导致汽轮机振动超标未联锁，轴瓦烧毁，停机损失超 500 万。MPC4 作为系统核心，一旦故障，整个监测保护链瘫痪，而原厂订货周期 8–12 周，停产风险极高Vibro-Meter。
典型应用场景
- 火力发电：汽轮机 / 发电机振动、轴位移、胀差、转速监测与保护，SIL2 安全联锁。
- 石油化工：离心压缩机、燃气轮机状态监测，防爆适配危险区域。
- 冶金行业：高炉风机、轧机电机振动监测，高温高粉尘环境稳定运行。
- 油气输送：管道压缩机站在线监测，远程数据上传与联锁控制。
真实案例
某炼化厂 VM600 系统 MPC4（200‑510‑041‑021/111‑021）出现信号漂移、保护误触发。原厂报价高且交期 10 周，采购紧急找现货。我们提供全新原装配对卡件，3 天到货，现场工程师 3 小时完成更换、固件匹配与逻辑配置，系统恢复稳定。后续该厂常备 2 套 MPC4+IOC4T 备件，彻底规避断供风险Vibro-Meter。
核心卖点与差异化
- SIL2 安全认证：符合 IEC 61508，适用于安全仪表系统（SIS），降低重大事故风险。
- 4+2 通道集成：4 路振动 + 2 路转速，单卡覆盖全参数监测，减少槽位占用Vibro-Meter。
- 热插拔 + 前维护：不停机更换卡件，前面板 BNC 直连示波器，调试高效。
- 停产稀缺现货：原厂 2027 年后停供，现货可直接替换，避免系统升级巨额成本Vibro-Meter。
- 严格质检：每对卡件经 24 小时通电老化、信号精度测试、保护逻辑全校验，提供完整报告
