描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 品牌 | Vibro-meter（瑞士） |
| 型号 | 200-510-041-021（标准型）、200-510-111-021（SIL 安全型） |
| 系统适配 | VM600 ABE04x 机架，需搭配 IOC4T 卡件使用Vibro-Meter |
| 通道配置 | 4 路动态信号（振动 / 位移）+2 路转速 / 相位通道Vibro-Meter |
| 频率范围 | 0.1Hz-10kHz（交流信号） |
| 测量精度 | ±0.5%，分辨率 0.01Hz |
| 信号输入 | 支持加速度、速度、位移、涡流传感器信号 |
| 保护输出 | 8 路继电器（250VAC/2A），SIL2/PLd 认证 |
| 工作温度 | -25℃~+65℃（运行），-40℃~+85℃（存储） |
| 供电 | +5VDC，功耗约 5.5W |
| 认证 | IEC 61508 SIL2、ISO 13849 PLd、API 670 合规 |
| 尺寸 | 6U（262mm）×20mm× 深度（标准 VM600 卡件） |
产品深度介绍

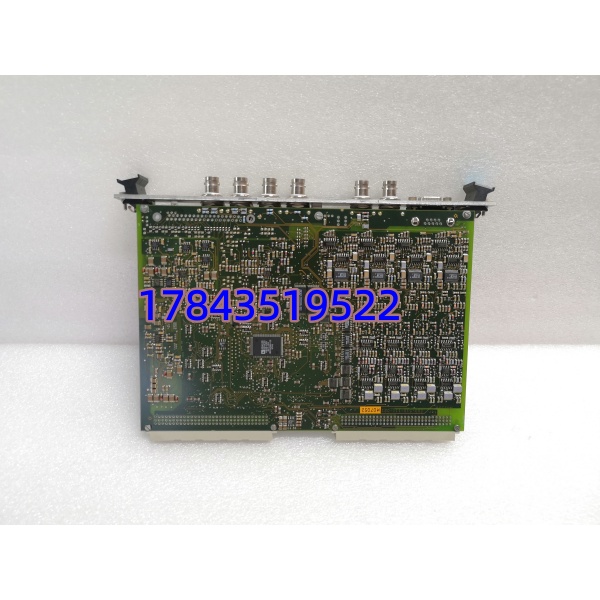

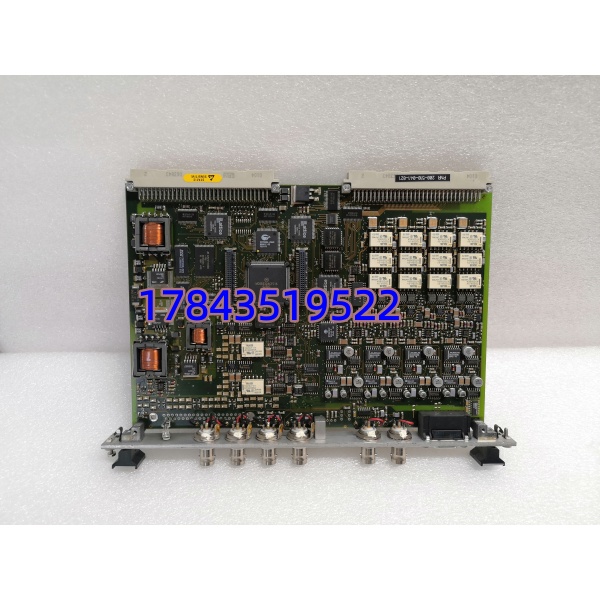

Vibro-meter VM600 MPC4（200-510-041-021/111-021）是 VM600 系统的核心机械保护卡，由瑞士 Vibro-meter（现属 Meggitt）研发，专为大型旋转机械（汽轮机、压缩机、发电机）的振动监测与安全保护设计Vibro-Meter。作为系统 “大脑”，它集成信号处理、逻辑判断、跳闸输出与通信管理功能，实时监测振动、轴位移、转速等关键参数，异常时快速触发预警或停机保护。
MPC4 采用双核嵌入式实时处理器，搭配 FPGA 实现高速数字信号处理，支持宽带 / 窄带滤波、阶次分析、自适应报警阈值等功能。标准型（200-510-041-021）适配常规工业场景，SIL 安全型（200-510-111-021）满足功能安全需求，均通过 SIL2 认证，可在 – 25℃~+65℃严苛环境稳定运行，是石油化工、电力、冶金等行业关键设备的安全屏障
应用场景与行业案例
工程痛点描述
大型旋转机械（如汽轮机、压缩机）长期高速运行，轴承磨损、轴系失衡、油膜振荡等问题易引发剧烈振动，若未及时保护，会导致轴弯曲、叶片断裂等灾难性故障，单次停机损失可达数百万元。传统监测设备精度低、响应慢，难以满足关键设备的安全防护需求。
典型应用场景
- 电力行业 – 火电 / 核电汽轮机监测用于汽轮机轴承振动、轴位移、胀差监测，超速或振动超标时快速触发 ESD 停机，避免机组损毁，保障电网稳定。
- 石油化工 – 离心压缩机 / 发电机组炼油厂、LNG 接收站的压缩机、发电机振动与转速监测，支持 API 670 标准，防止轴承烧毁、轴系损坏，减少非计划停机。
- 冶金行业 – 高炉鼓风机 / 烧结机高炉鼓风机、烧结机等大型旋转设备的振动监测，适应高温、粉尘、强干扰环境，提前预警设备故障，保障连续生产。
- 工业驱动 – 大型电机 / 泵组大型电机、循环水泵等设备的振动与转速监测，实时分析振动频谱，识别轴承磨损、转子失衡等早期故障，降低维护成本。
真实案例
案例：某沿海 LNG 接收站 BOG 压缩机紧急保护去年 10 月，某 LNG 接收站的 BOG 压缩机运行中突发轴承磨损，轴振快速飙升。VM600 MPC4（200-510-111-021）在 12ms 内完成信号验证、逻辑判断与三取二表决，立即触发 ESD 停机。事后检查发现，轴承已严重磨损，若未及时停机，可能导致轴弯曲、叶片断裂，设备损毁损失超 5000 万元，且需停产检修 3 个月。该项目已将 MPC4 列为关键备件，储备 2 套，避免类似风险。
核心卖点与差异化
- 高安全等级：SIL2/PLd 认证，符合 API 670 标准，12ms 快速响应，降低设备灾难性故障风险。
- 多通道集成：4 振动 + 2 转速通道，单卡覆盖多参数监测，减少卡件数量与机柜空间占用。
- 宽温高可靠：-25℃~+65℃运行温度，抗干扰设计，适配工业恶劣环境，MTBF＞50,000 小时。
- 停产稀缺库存：原厂已停产，备件供应至 2027 年，原装正品库存有限，可序列号核验Vibro-Meter。
- 全流程质保：12 个月质保，提供入库验收、上机测试、电气检测报告，支持测试视频核验。
