描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 物料号 | VM600 IOC16T；200‑565‑000‑013、200‑565‑101‑013 |
| 通道配置 | 16 路动态振动通道 + 4 路转速（键相信号）通道 |
| 测量范围 | 振动：0~50 mm/s；温度：−50℃~+150℃ |
| 采集精度 | 24 位 ADC，高信噪比，FFT 分辨率可达 6400 线 / 500ms |
| 供电 | 24V DC（±10%） |
| 工作温度 | −20℃~+70℃ |
| 通信协议 | Profibus DP、Modbus RTU、Ethernet/IP |
| 通道隔离 | 全通道电气隔离，抗电磁干扰 |
| 尺寸（宽 × 深 × 高） | 约 230×160×30 mm |
| 重量 | 约 0.4 kg |
| 认证 | CE、RoHS |
产品深度介绍

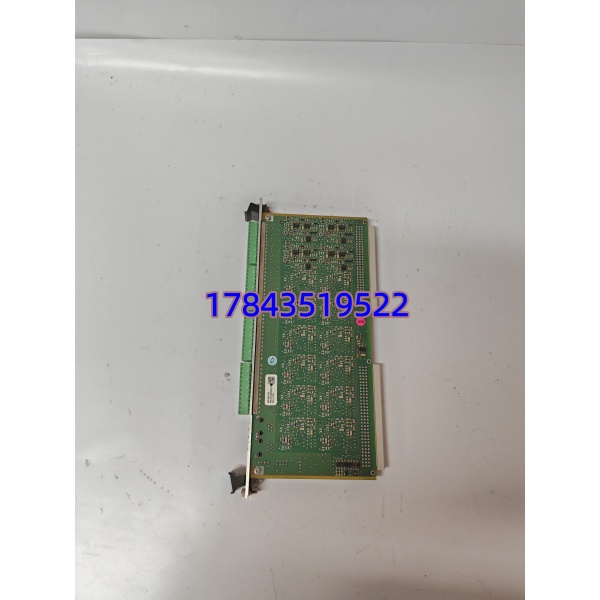

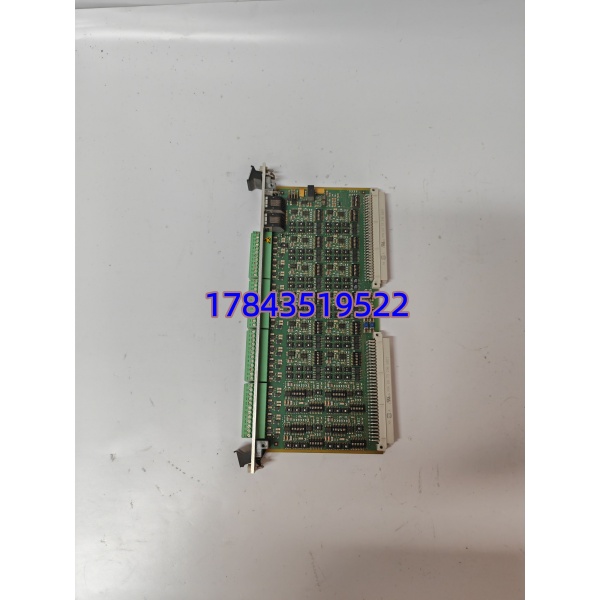

VM600 IOC16T 是瑞士 Vibro‑Meter（Meggitt）为 VM600 平台设计的高密度状态监测 I/O 模块，用于旋转机械（汽轮机、压缩机、风机、泵）的振动、位移、转速及温度信号采集与预处理。
模块集成 16 路独立配置的差分振动输入与 4 路转速通道，支持加速度、速度、位移传感器直接接入，内置信号调理、线性化与诊断功能，可实时输出报警 / 跳闸信号，并通过工业总线上传数据至 DCS/PLC 或 VibroSight 软件平台。200‑565‑000‑013 为基础型号，200‑565‑101‑013 为带固件配置的完整型号，二者硬件兼容。
应用场景与行业案例
工程痛点
大型旋转机械（汽机、压缩机）振动 / 转速信号分散，传统方案需多块卡件，布线复杂、成本高；老旧机组无在线监测，故障预警缺失，非计划停机损失大；电磁干扰强、信号易失真，影响保护可靠性。
典型应用场景
- 火电 / 燃气发电：汽轮机、发电机、锅炉给水泵振动 / 胀差 / 转速监测，防轴系故障
- 石油化工：离心压缩机、反应釜搅拌器、大型风机状态监测，保障连续生产
- 冶金行业：高炉鼓风机、烧结主抽风机、轧机电机振动监测，适应高温粉尘环境
- 油气输送：长输管线压缩机站机组健康监测，远程预警与维护
- 水处理 / 水泥：大型水泵、窑主电机、磨煤机振动保护，降低运维成本
真实案例
某 300MW 热电厂汽轮发电机组配 VM600 系统，原用旧款 IOC4T（4 通道），因测点扩展需新增 12 路振动 + 2 路转速，旧模块无法扩容。
采购 2 块全新 IOC16T（200‑565‑101‑013），直接插入原 VM600 机架，无需改造机柜与供电。工程师复制原通道配置，4 小时完成安装调试，16 路振动 + 4 路转速全接入，信号稳定无失真。
改造后实现轴系全参数在线监测，提前预警 2 次轴承磨损隐患，避免非计划停机，年节约维护成本超 80 万元。
