描述
产品深度介绍
OC16T（IOC16T）200‑565‑101‑013 是 Vibro‑Meter 为 VM600 系统设计的高密度数字量 I/O 卡，作为 CMC16 监测卡的配套接口，用于汽轮机、压缩机、发电机等关键旋转机械的振动、轴位移、温度、转速等信号采集与报警联锁输出。
提供 16 路 DI + 16 路 DO：DI 接入振动开关、温度触点、限位开关、继电器状态；DO 驱动报警灯、声光报警器、联锁电磁阀、跳闸回路。内置信号调理、光电隔离、EMI 滤波，支持 IEPE 加速度计输入，抗干扰强。采用 背板总线直连，即插即用，支持冗余架构，宽温工业级设计，适配电厂、石化、冶金等严苛环境。

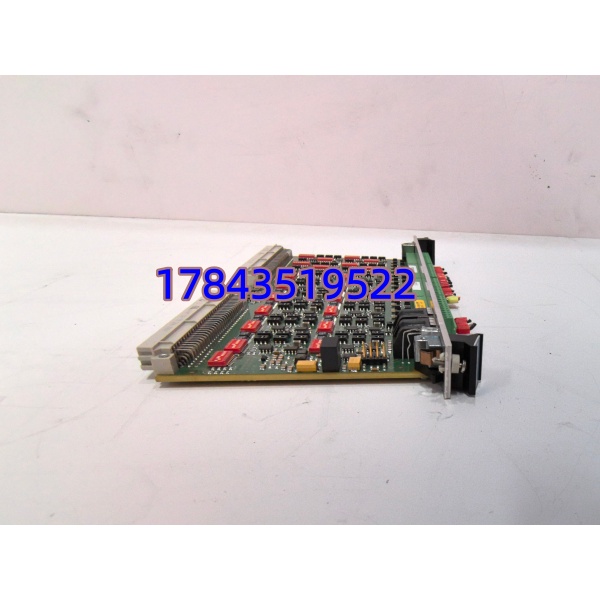

IOC16T 200-565-101-013
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | OC16T（IOC16T），200‑565‑101‑013 |
| 品牌 / 系列 | Vibro‑Meter（MEGGITT）VM600 |
| 通道配置 | 16DI（数字输入）+ 16DO（数字输出） |
| 输入类型 | 干 / 湿触点（24VDC），支持 IEPE 传感器 |
| 输出类型 | 继电器 / 晶体管，24VDC/1A 最大负载 |
| 工作电压 | 24VDC（19.2–30VDC），功耗≤15W |
| 通信接口 | VM600 背板总线，支持 Modbus RTU/Profibus DP |
| 工作温度 | ‑20°C ~ +70°C（工业宽温） |
| 安装方式 | 19 英寸机架，6U 背板插槽（ABE040/ABE055） |
| 尺寸（宽 × 高 × 深） | 20mm × 233mm × 160mm |
| 重量 | 约 0.8kg |
| 认证 | CE、UL、RoHS、EMC |
| 适配对象 | CMC16 监测卡、MPC4/CPU‑M 机架 |

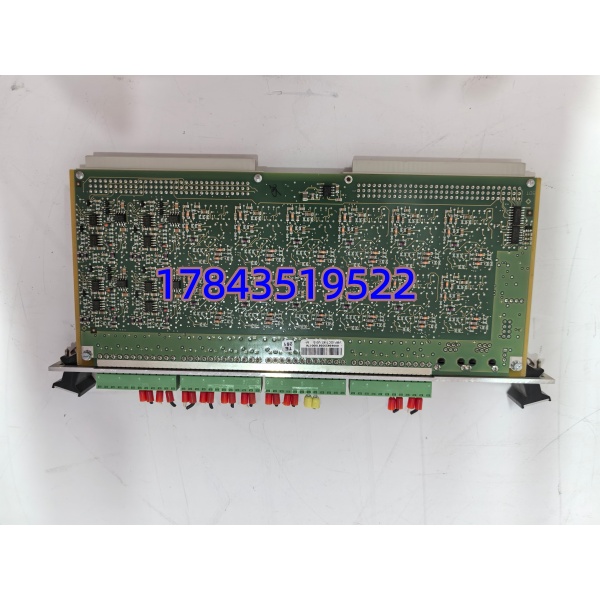

IOC16T 200-565-101-013
质量透明化检测流程
- 入库验收：原厂装箱单 + 序列号核验、官网可查；外观无腐蚀 / 划痕 / 维修痕迹；附件齐全。
- 上机测试：VM600 原厂机架测试；16DI/16DO 全通道通断 / 信号精度测试；24 小时老化无报错；出具带序列号的测试报告。
- 电气测试：500V 绝缘 > 10MΩ；耐压 500V/1 分钟；端子接触电阻 < 5mΩ。
- 固件 / 配置：读取固件版本（如 V2.3.1）；DIP / 接线 / 参数拍照存档。
- 终检包装：QC 签字 + 合格标签；防静电袋密封 + 气泡膜 + 纸箱；附质检报告 / 质保卡。
技术避坑指南
- 型号别写错：OC16T = IOC16T；200‑565‑101‑013 是新版，替代旧版 200‑565‑000‑013。
- 固件不兼容：老 （V2.2）配新卡（V2.4）会报版本错；采购前确认固件≤V2.3。
- 终端电阻乱设：总线两端必须 ON，中间 OFF；否则通讯丢包、时断时续。
- 接线极性反：DI/DO 正负极反接→通道无响应甚至烧卡；接线前万用表测极性。
- 静电击穿：冬季干燥不防静电→芯片报废；必须手环 + 防静电垫，禁止裸手摸 PCB。

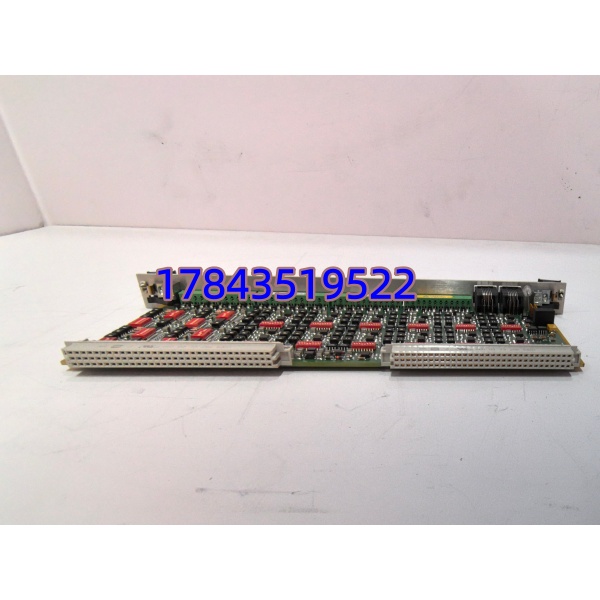

IOC16T 200-565-101-013
常见问题解答（FAQ）
Q1：OC16T 和 IOC16T 是同一个东西吗？
A：完全一样。OC16T 是行业简称 / 俗称，官方型号 IOC16T，物料号 200‑565‑101‑013。
Q2：能直接替换旧款 200‑565‑000‑013 吗？
A：可以直接替换，硬件 / 引脚 / 软件兼容，无需改线，重新下载配置即可。
Q3：支持热插拔吗？
A：不支持，必须停机断电更换；支持冗余配置（双 ）减少停机时间。
Q4：质保多久？全新原装吗？
A：12 个月质保（非人为）；全新原装未拆封，可提供序列号官网核验、装箱单、质检报告。
Q5：和 IOC4T 区别？
A：通道数不同：（IOC16T）16DI/16DO，用于大型机组；IOC4T 4DI/4DO，用于小型设备，不可互换。
