描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | T8461 |
| 架构 | 三重模块冗余（TMR），硬件表决 |
| 输出通道 | 40 路，分 5 组（每组 8 路） |
| 输出电压 | 18–60V DC（常用 24V/48V DC） |
| 系统供电 | 20–32V DC |
| 输出电流 | 0.75A / 通道（连续），6A / 组 |
| 响应时间 | 0.5ms（开通 / 关断延迟） |
| 隔离等级 | ±250V DC 工作，±2.5kV DC 耐压 |
| 工作温度 | -5°C ～ +60°C |
| 安全等级 | IEC 61508 SIL3，TÜV 认证 |
| 尺寸 / 重量 | 266 × 31 × 303 mm / 1.285 kg |
产品深度介绍

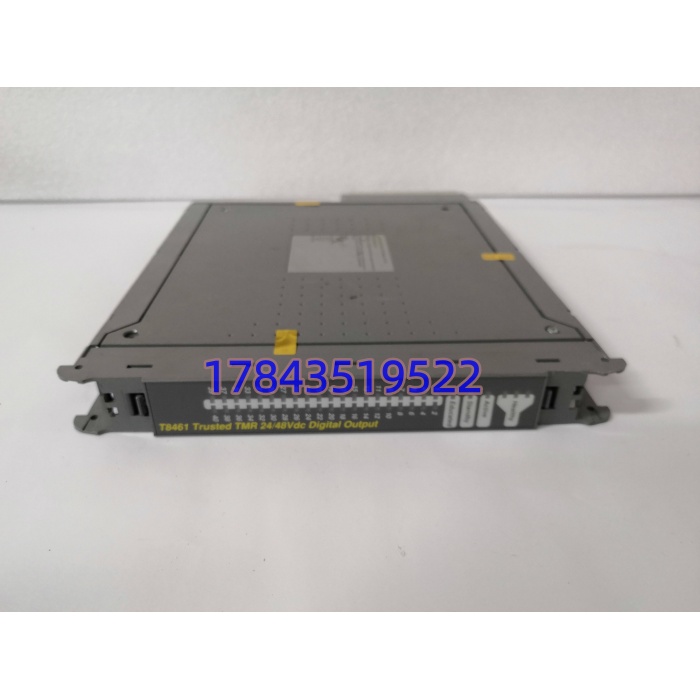

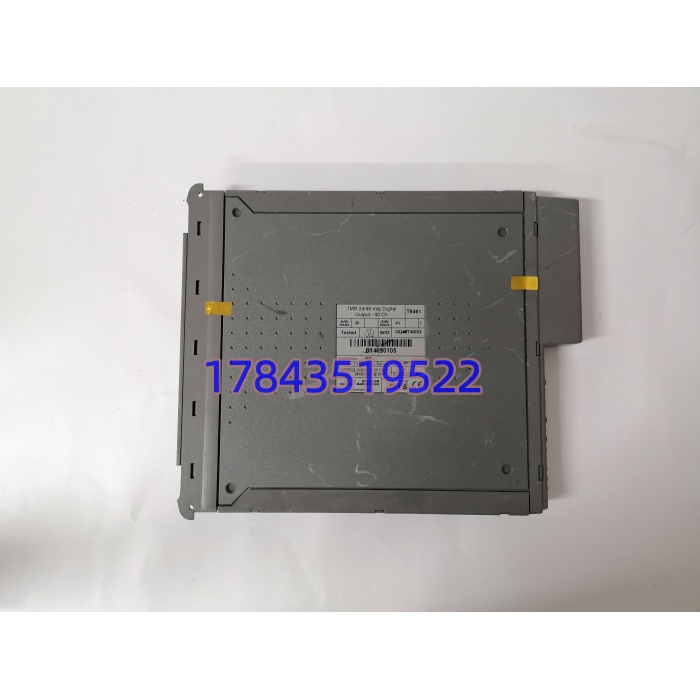

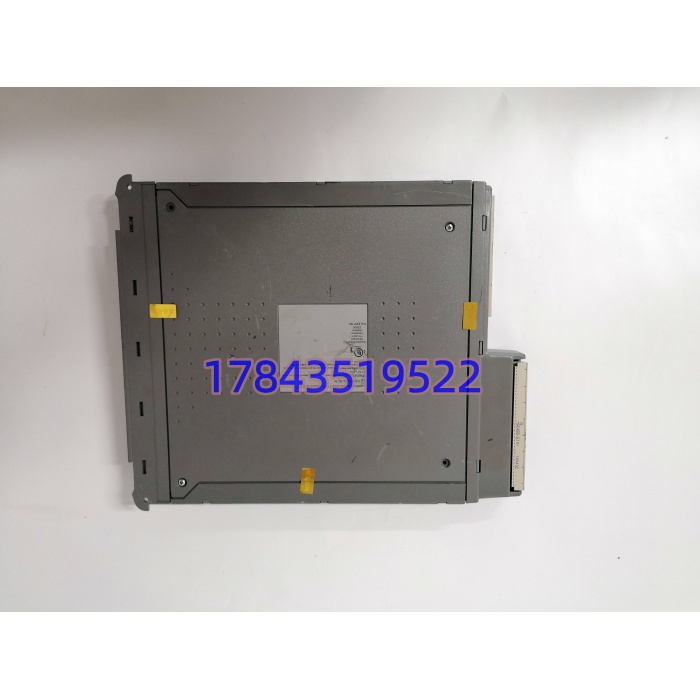

TRICONEX T8461 是ICS Triplex（罗克韦尔旗下）推出的Trusted TMR 系列高可靠数字输出模块，专为 安全仪表系统（SIS） 设计，用于紧急停车（ESD）、安全联锁、火气系统（F&G）等关键安全控制场景。
模块采用三重模块化冗余（TMR）架构，每路输出均有三套独立电路，经硬件表决器 “多数裁决” 输出，单路故障不影响整体安全动作，满足 SIL3 等级要求。40 通道高密度设计，支持 24V/48V DC 双电压输出，适配电磁阀、切断阀、电机等执行器；具备电子锁存短路保护、线路开路 / 短路监控、SOE 事件记录（1ms 分辨率）等功能，保障关键控制回路安全可靠。
应用场景与行业案例
工程痛点
普通 PLC 输出模块无冗余，单点故障易导致安全拒动作或误动作，引发重大安全事故；且通道少、无线路监控，难满足 SIS 系统高可靠、高诊断性要求。
典型应用场景
- 石油化工 — 紧急停车（ESD）系统控制工艺管线紧急切断阀、泄压阀，异常时快速关断，防止爆炸 / 泄漏。
- 电力行业 — 锅炉 / 汽轮机保护驱动燃料切断阀、主汽门、安全阀，实现超压、超速、熄火等工况安全停机。
- 油气开采 — 井口安全控制系统控制井下安全阀、地面紧急关断阀，保障开采过程安全。
- 化工 / 制药 — 火气（F&G）系统驱动喷淋泵、排烟风机、惰性气体阀，火灾 / 气体泄漏时快速处置。
真实案例
某大型炼化厂 ESD 系统升级原系统用普通 DO 模块，曾因单点故障导致联锁拒动作，存在重大安全隐患。更换为T8461（TMR 冗余）后，实现单通道故障容错，线路故障实时报警，通过 SIL3 认证，安全风险降至最低，已稳定运行 8 年无安全事故。
质量透明化检测流程
- 入库验收：核验原厂装箱单、序列号；外观无变形、无锈蚀、触点无烧痕；核对合格证与说明书。
- 上机功能测试：Triconex TMR 测试机架；通电自检（三通道同步正常）、输出驱动测试（24V/48V 切换）、线路监控测试（开路 / 短路报警）、24 小时老化，记录响应时间≤0.5ms；出具测试报告。
- 电气参数测试：绝缘电阻（>10MΩ）、耐压测试（2.5kV/1min）、输出电流校准（0–0.75A）、通道隔离度测试。
- 固件 / 配置验证：读取固件版本、备份通道配置与表决参数、核对 SIL3 认证信息。
- 质检包装：质检员签字；防静电袋密封、气泡膜 + 防潮纸箱；贴 QC 合格标签，配安装导轨。
