描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数 | 16 路，公共端分组（非通道独立隔离） |
| 输出类型 | 24V DC 灌电流（Sink），NPN 晶体管 |
| 输出电压 | 标称 24V DC；范围 15–30V DC；最大 33V DC |
| 输出电流 | 单通道最大 4.8A（自限流）；典型 3A；降级模式 1.5A |
| 冗余架构 | 三重化冗余（TMR），2oo3 表决 |
| 响应时间 | < 1ms；故障检测 < 5ms |
| 保护功能 | 短路保护、过流保护、反接保护、现场电源丢失检测 |
| 热插拔 | 支持在线更换，无需停机 |
| 工作温度 | -40°C 至 +70°C |
| 功耗 | < 25W |
| 适用系统 | Tricon v9 /v10 /v11 控制器 |
| 诊断 | 通道级 LED、模块状态、短路 / 断线 / 电源故障报警 |
产品深度介绍

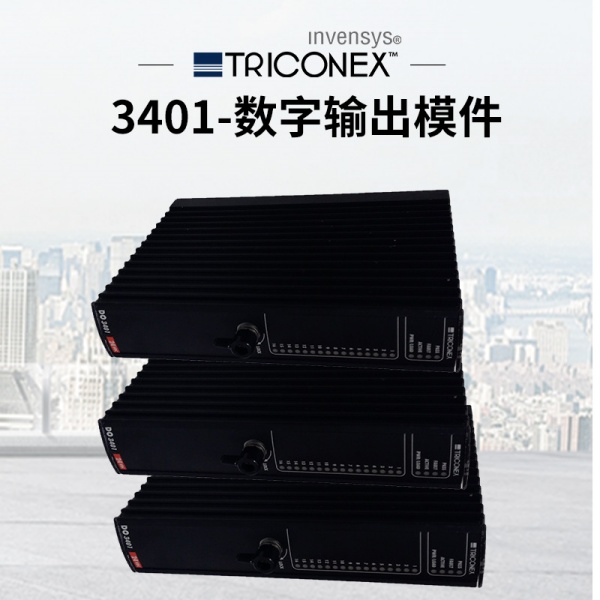

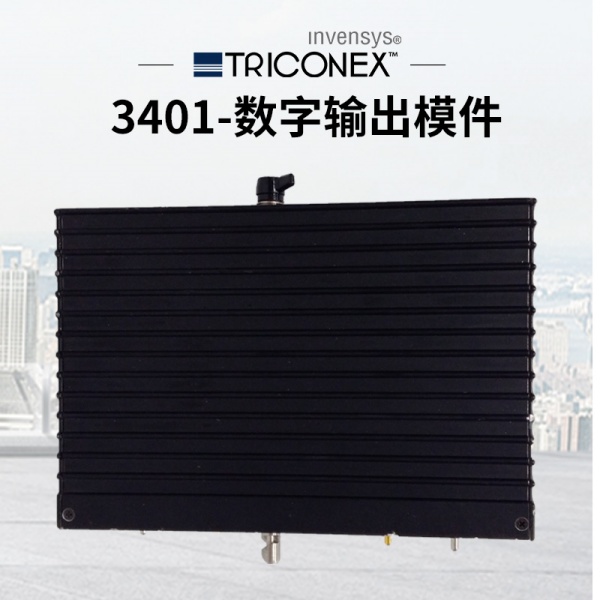

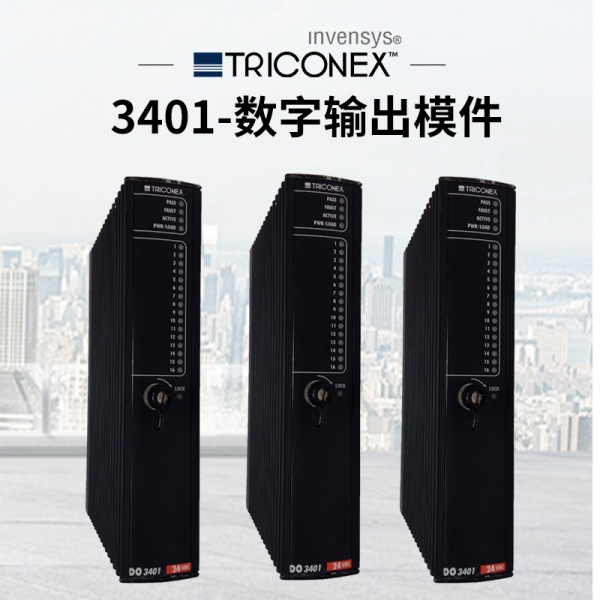

Triconex 3401 (DO 3401) 是 Tricon SIS 系统的大电流数字输出模块，专为 ESD、BMS、F&G 等安全关键场景的执行端驱动设计。
- TMR 三重冗余：三路独立输出、2oo3 表决，单路故障不影响安全动作。
- 16 通道大电流：单通道最高 4.8A，可直接驱动大功率电磁阀、大负载继电器。
- SIL3 安全认证：符合 IEC 61508 最高安全等级，适用于石化、电力、核电等高危行业。
- 全面保护：短路自限流、过流保护、反接保护、电源丢失诊断，保护模块与现场设备。
3401 (DO) vs 3503E (DI)（核心区别）
- 3401：数字输出（DO），16 通道，大电流 4.8A，驱动电磁阀 / 继电器。
- 3503E：数字输入（DI），32 通道，小信号采集，接收开关 / 阀位信号。
- 互补关系：3503E 负责信号采集，3401 负责执行输出，共同构成 SIS 安全回路。
应用场景
- 石油化工 ESD 紧急停车驱动紧急切断阀、放空阀、泵电机、安全继电器，执行毫秒级关断。
- 油气长输管线 HIPPS驱动高压关断阀，快速响应压力超限，防止管线破裂。
- 电力锅炉 BMS/FSSS驱动燃料阀、风门执行器、火焰检测器电源，保障燃烧安全。
- 海上平台 F&G 火气系统驱动消防泵、喷淋阀、声光报警器、紧急关断阀。
- 核电 / 化工安全联锁驱动冷却系统、隔离阀、辐射防护设备，高可靠、零误动。
技术避坑指南（工程师实战）
❗ 公共端混接（高发坑）
- 问题：3401 为分组公共端，非通道独立隔离；不同组共地 → 短路、烧模块。
- 避坑：严格按分组接线；每组公共端独立；不同组电源不共地、不混接。
❗ 过载驱动（超 4.8A）
- 问题：驱动大电流电磁阀 → 长期过载、模块过热、保护动作、输出失效。
- 避坑：单通道 ≤ 3A 长期运行；>3A 负载加中间继电器扩容。
❗ 电源反接
- 问题：24V 正负极接反 → 模块无输出、烧保险、报电源故障。
- 避坑：正极接负载，负极接公共端（COM）；接线前万用表测极性。
❗ 无续流二极管（感性负载）
- 问题：驱动电磁阀 / 继电器线圈 → 断电反电动势击穿晶体管、模块损坏。
- 避坑：感性负载必须并联续流二极管（1N4007），反向并联（阴极接正极）。
❗ 接地不良
- 问题：干扰大、输出抖动、误动作、通讯故障。
- 避坑：现场电源地（FG）与系统地（SG）单点连接；屏蔽层单端接地。
