描述
产品深度介绍

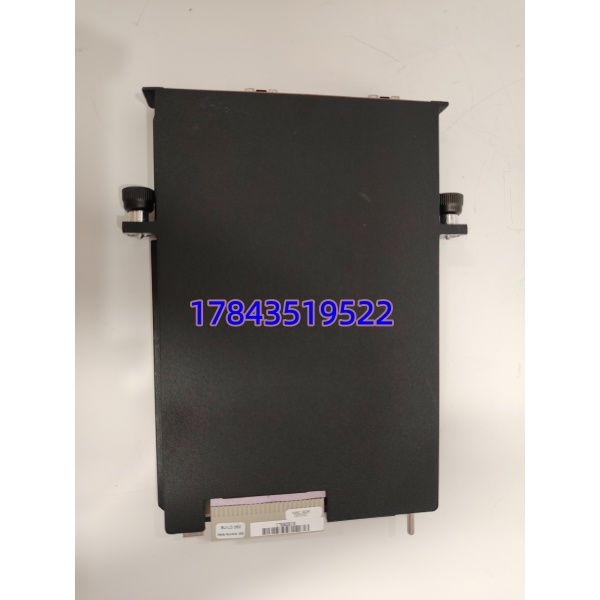

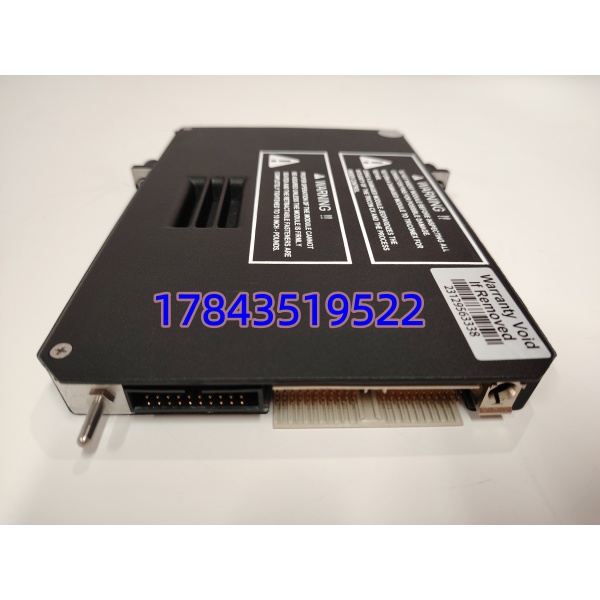

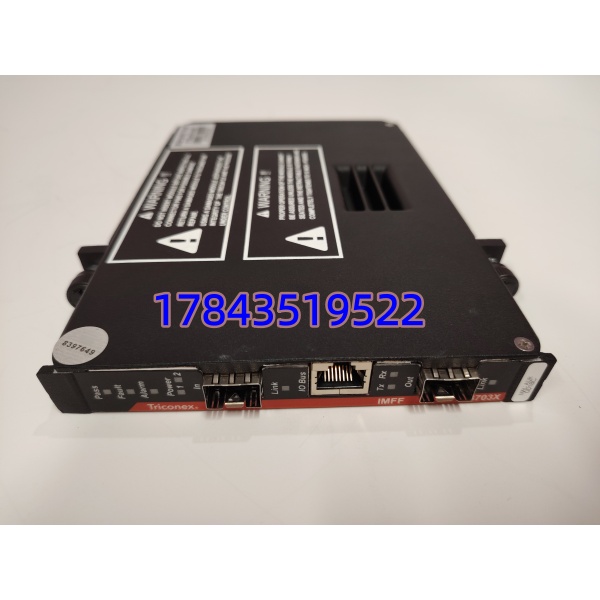

Triconex IMFF4703x 是 Tricon 安全仪表系统（SIS）的专用光纤 I/O 总线接口卡，用于主控制器与远程 I/O 扩展机架（如 8131X）之间的全光纤数据链路，替代传统铜缆总线，实现电气完全隔离、强抗干扰、长距离传输。采用TMR 三重化冗余设计，通讯链路与电路三重表决，无单点故障，符合 SIL3 安全完整性等级，广泛用于油气、化工、电力等高危流程工业的紧急停车（ESD）、燃烧管理（BMS）等安全关键系统。模块支持热插拔，可在线更换不中断系统运行；前面板带诊断 LED，实时显示链路状态、活动与故障，便于快速维护。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | IMFF4703x（4703X） |
| 品牌 | Triconex（Schneider Electric） |
| 功能 | 光纤 I/O 总线接口（Fiber-Fiber） |
| 适配机架 | 8131X I/O 扩展机架 |
| 通讯介质 | 多模光纤（ST/SC 接口） |
| 总线速率 | 最高 10 Mbps |
| 冗余架构 | 三重化冗余（TMR），SIL3 |
| 电源 | 背板供电（5V DC） |
| 功耗 | 低功耗 |
| 工作温度 | -40°C ~ +70°C |
| 湿度 | 5%–95%（无凝露） |
| 尺寸 | 202 × 153.4 × 19.6 mm |
| 重量 | 约 436 g |
| 认证 | IEC 61508 SIL3、CE、UL |
| 特性 | 热插拔、诊断 LED、抗 EMI/RFI、电气隔离 |
技术避坑指南
1. 光纤收发接反
- 风险：链路不通，LED 红灯告警，I/O 离线
- 避坑：光纤标注 TX/RX，严格交叉连接（模块 TX→机架 RX，模块 RX→机架 TX）
- 案例：现场直通连接，通讯失败，交叉后恢复
2. 长距离光纤选型错误
- 风险：多模光纤超 5 km 后衰减过大，丢包、误码
- 避坑：≤2 km 用多模（62.5/125 μm）；>2 km 用单模光纤
- 提醒：IMFF4703x 默认多模，长距离需确认光纤类型
3. 未启用 TMR 冗余
- 风险：单链路故障导致系统停机，违反 SIL3 要求
- 避坑：必须成对 / 三重部署，TriStation 中启用 TMR 表决
- 警示：未冗余配置时，故障风险升高 10 倍以上
4. 热插拔操作不当
- 风险：带电插拔瞬间浪涌损坏背板或模块
- 避坑：握住模块两侧，平稳推入 / 拉出，避免歪斜
- 提示：热插拔仅支持 Tricon CX/Trident 机架，老款 Tricon 需断电
