描述
产品深度介绍
英维思 Triconex DO3401 是 3000 系列高安全等级数字输出模块，专为石油、化工、电力等行业的安全仪表系统（SIS/ESD）设计。模块采用TMR 三重冗余架构，三个独立输出通道同步表决，单点故障不影响系统运行，满足 SIL3 安全完整性等级要求。
DO3401 提供 16 路 24VDC 固态继电器输出，支持过流、短路、反接保护，具备全面在线诊断能力，可实时监测通道状态与负载回路，是紧急停车、火灾气体保护等安全联锁回路的核心控制部件。

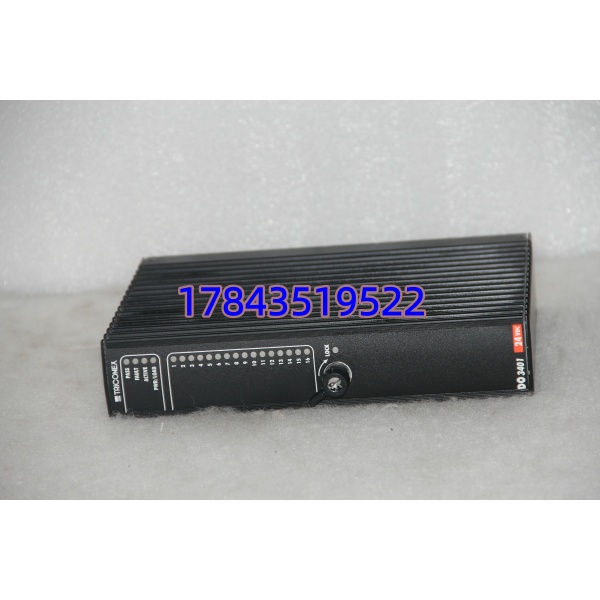

DO3401
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | DO3401 |
| 通道数量 | 16 路独立数字输出 |
| 输出电压 | 24VDC（15–30VDC 宽范围） |
| 输出类型 | 固态继电器（SSR） |
| 单通道电流 | 最大 2A（自限流≤4.8A） |
| 冗余架构 | TMR 三重模块冗余 |
| 安全等级 | SIL3（IEC 61508） |
| 诊断功能 | 通道状态 / 短路 / 开路检测 |
| 工作温度 | -40℃ ~ +70℃ |
| 功耗 | 典型 5W，最大 10W |
| 尺寸 | 220 × 44 × 169 mm |
| 重量 | 1.5 kg |

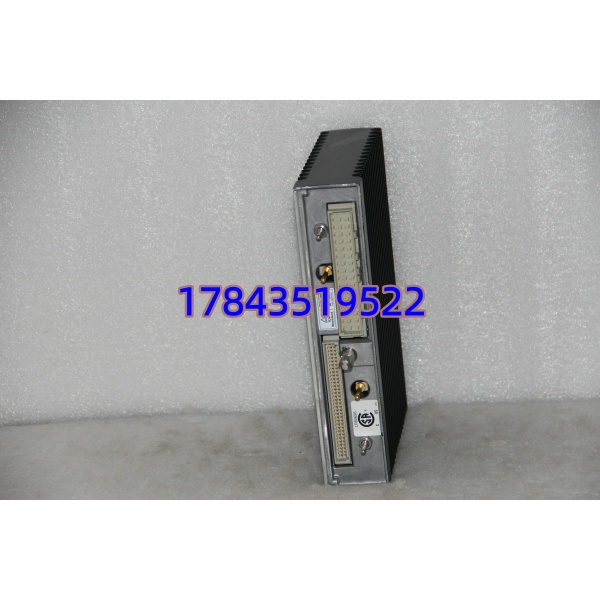

DO3401
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 申请停机，确认 SIS 系统处于安全状态
- 断开机架与现场设备电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫操作
工具清单
- 十字螺丝刀 (PH1)
- 万用表（测电压 / 通断）
- 手机（拍照记录接线与模块设置）
阶段二：拆卸旧模块（15 分钟）
- 拆除模块前盖，逐线拍照记录 16 通道接线
- 松开端子螺丝，取出线缆并标记通道号
- 按压模块底部卡扣，垂直拔出模块
- 检查背板连接器，无弯曲、无氧化
阶段三：安装新模块（15 分钟）
- 核对新模块型号为 DO3401
- 垂直对准背板连接器，平稳推入至卡扣锁定
- 按照片恢复 16 通道接线，扭矩约 0.5N・m
- 自检：模块牢固、接线正确、无工具遗留
阶段四：上电测试（20 分钟）
- 测量供电 24VDC，确认无短路
- 机架上电，LED 状态：
- 绿灯常亮：正常运行
- 红灯闪烁：故障，排查接线 / 配置
- 连接软件，读取模块信息，核对固件版本
- 强制输出，逐通道测试电磁阀 / 继电器动作
- 空载运行 30 分钟，无报警即完成更换

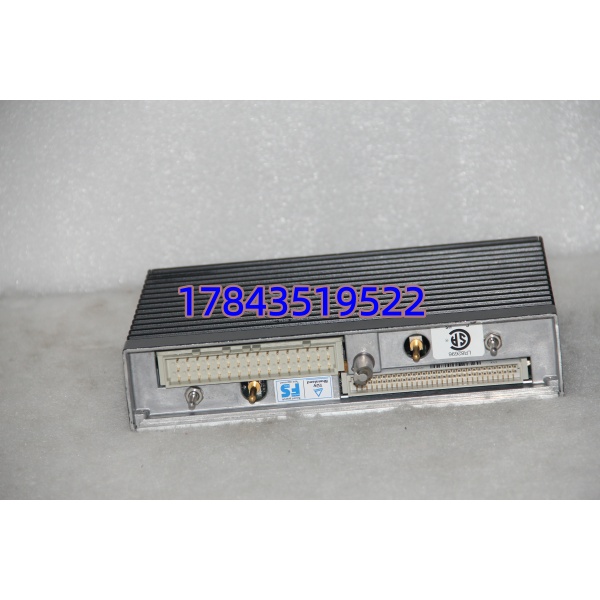

DO3401
常见问题解答 (FAQ)
Q1：DO3401 支持热插拔吗？
A：支持在线更换（热插拔）。TMR 冗余设计允许单模块带电插拔，不影响系统运行，但更换时需注意：
- 佩戴防静电手环
- 避免触碰背板针脚
- 更换后在软件中确认模块状态正常
Q2：DO3401 和 DO3402 有什么区别？
A：核心差异在通道数与输出能力：
- ：16 通道，单通道最大 2A，标准型
- DO3402：32 通道，单通道最大 1A，高密度型根据现场执行器数量与负载电流选择，不可直接互换。
Q3：输出无动作是什么原因？
A：常见 3 个原因：
- 接线错误：公共端接反或通道错位，对照图纸重接
- 负载故障：电磁阀 / 继电器线圈烧毁，用万用表测量通断
- 模块配置：输出地址或类型设置错误，重新下载配置
Q4：质保多久？是翻新件吗？
A：我们提供12 个月质保。所供 为全新原装，非翻新件。可提供：
- 原厂未拆封防静电袋照片
- 序列号（可在 Triconex 系统查询）
- 入库检测报告与上机测试视频
