英维思 Triconex DO2401 | 16 路数字量输出模块 SIS 系统备件

描述

产品深度介绍

英维思 Triconex DO2401 是霍尼韦尔旗下 SIS 系统的核心数字输出模块，专为石油、化工、电力等高危行业的紧急停车（ESD）、安全联锁系统设计。模块采用 TMR 三重冗余架构，16 路独立 24VDC 输出通道，每通道额定 2A，可直接驱动现场电磁阀、继电器、指示灯等设备，实现安全控制信号输出。

作为停产但应用广泛的安全级备件，DO2401 具备 SIL3 安全等级认证与宽温运行能力（-40°C~+70°C），适配 Triconex 3000/4000 系列 SIS 机架，支持 Tri-GP 协议通信，内置故障诊断与冗余切换功能，单支路故障不影响系统运行，是老旧 SIS 系统维护替换的核心选型。

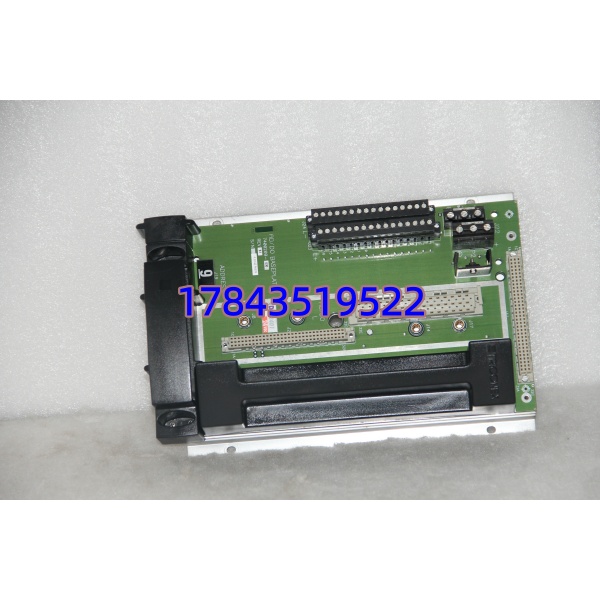

DO2401

关键技术规格

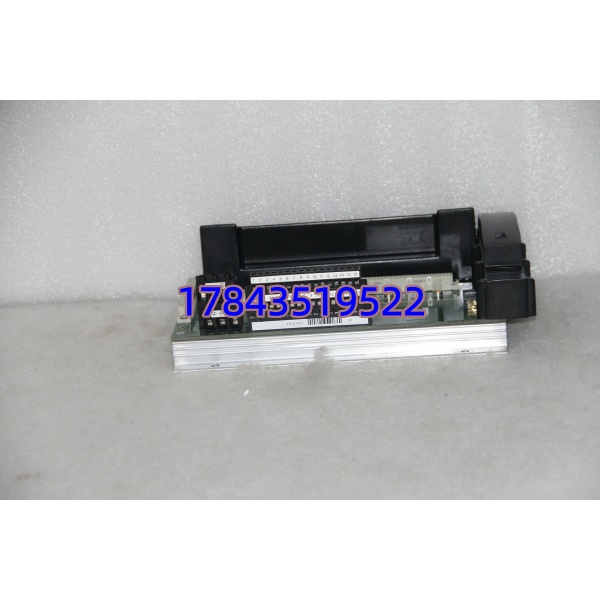

DO2401

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

1. 通知生产部门停机计划，确认 SIS 系统切换至安全状态。
2. 断开 SIS 机架总电源（含 UPS），等待 5 分钟放电完毕。

工具准备

• 防静电手环、防静电垫
• PH1 十字螺丝刀、万用表
• 标签纸、记号笔、手机（拍照记录）

备份工作

• 导出 SIS 系统逻辑配置程序至 U 盘 + 云端。
• 拍照记录旧模块接线端子、DIP 开关位置及机架插槽编号。

阶段二：拆卸旧模块（15 分钟）

1. 松开模块面板固定螺丝，轻拉面板露出接线端子。
2. 对照标签，逐一松开端子螺丝，断开 24VDC 供电线、16 路输出信号线。
3. 按压模块上下锁扣，垂直向外拔出模块，避免背板针脚弯曲。
4. 检查背板连接器，用无尘布擦拭灰尘，禁止手触针脚。

阶段三：安装新模块（20 分钟）

1. 佩戴防静电手环，取出新模块，核对型号为 DO2401。
2. 对照旧模块照片，设置 DIP 开关（站地址、冗余模式、终端电阻）。
3. 模块对准机架插槽，垂直推入至锁扣 “咔哒” 锁定，拧紧面板螺丝。
4. 按标签恢复接线：24VDC 接供电端子，16 路输出信号线接现场设备，确保连接牢固无松动。

自检清单

• DIP 开关设置与原配置一致
• 供电与 16 路输出接线全部连接到位
• 模块锁扣完全锁定，面板螺丝拧紧
• 无工具或杂物遗留机架内

阶段四：上电测试（15 分钟）

1. 测量输入电源为 24VDC±10%，确认无短路后，给机架单独上电。
2. 观察 LED 指示灯：绿灯常亮为正常，红灯闪烁需排查故障。
3. 连接 SIS 编程软件，扫描识别新模块，核对固件版本，下载备份配置程序。
4. 模拟安全联锁信号输入，测试 16 路输出通道动作是否正常，继电器 / 电磁阀是否响应。
5. 系统运行 30 分钟无报警，记录模块序列号及更换日期至维护日志。

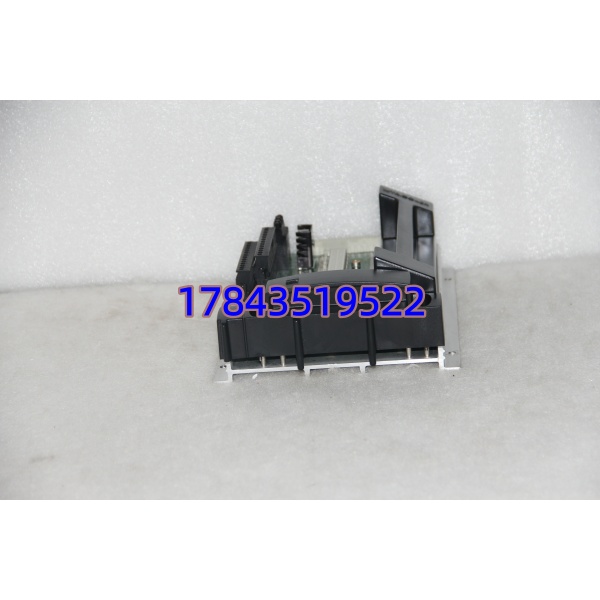

DO2401

常见问题解答（FAQ）

Q1：DO2401 和 2401L 有什么区别？能直接替换吗？

A：核心功能一致，主要差异在输出电流与接口：

• DO2401：16 路，每通道 2A，24VDC，SIL3，常用型号
• 2401L：16 路，每通道 10A，24VDC，大电流负载专用同系列可直接替换，替换后需重新配置输出电流参数。

Q2：模块显示红灯报警，是什么原因？

A：常见 3 类原因：

1. 负载短路：输出通道接的电磁阀 / 继电器短路，检查现场设备绝缘。
2. 供电异常：24VDC 电压低于 18V 或高于 30V，检查电源模块与接线。
3. 冗余故障：TMR 某一支路异常，需通过编程软件诊断支路状态。建议先检查现场负载与供电，再核对配置，仍异常则联系售后。

Q3： 停产了，以后坏了怎么办？

A： 已原厂停产，目前有 3 种解决方案：

1. 库存采购：购买全新库存机或优质翻新件，我们提供 12 个月质保。
2. 升级替换：更换为 Triconex DO2402（升级版，兼容原机架），需重新配置程序。
3. 维修服务：提供旧模块维修，修复后质保 6 个月，适合预算有限场景。

Q4：你们的 是原装正品吗？怎么验证？

A：我们提供的 为原装正品（库存新机 / 翻新可选）。验证方式：

• 提供原厂标签、序列号，可在霍尼韦尔官网查询出厂记录。
• 提供入库检测报告及上机测试视频，确保 TMR 冗余功能与 16 路输出正常。
• 翻新件可提供维修报告，标注更换部件及测试数据。

Q5：质保期多久？出问题怎么处理？

A：库存新机提供 12 个月质保，翻新件提供 6 个月质保（自发货日起），质保范围为模块硬件非人为故障。

• 人为损坏（静电击穿、进水、摔落）、超规格使用不在质保内。
• 售后流程：联系客服描述故障→远程协助诊断→确认故障后，质保期内免费维修或更换。
