描述
产品详情

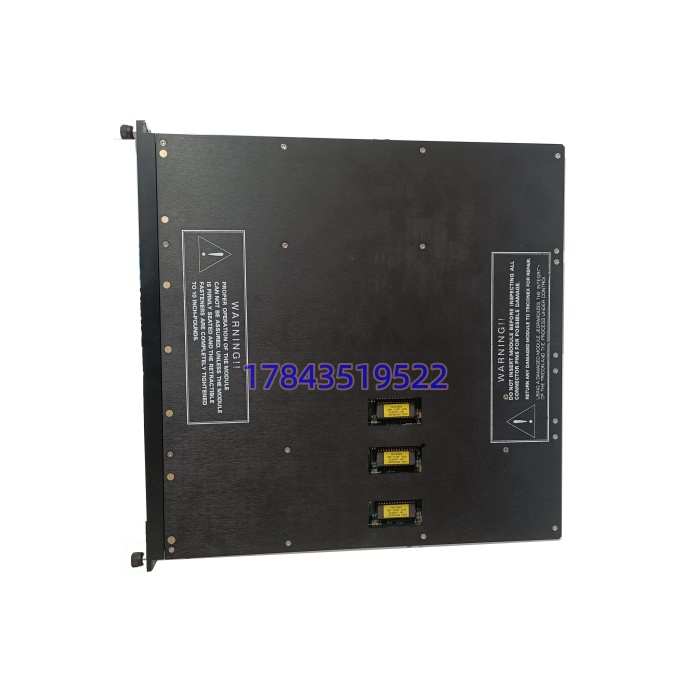

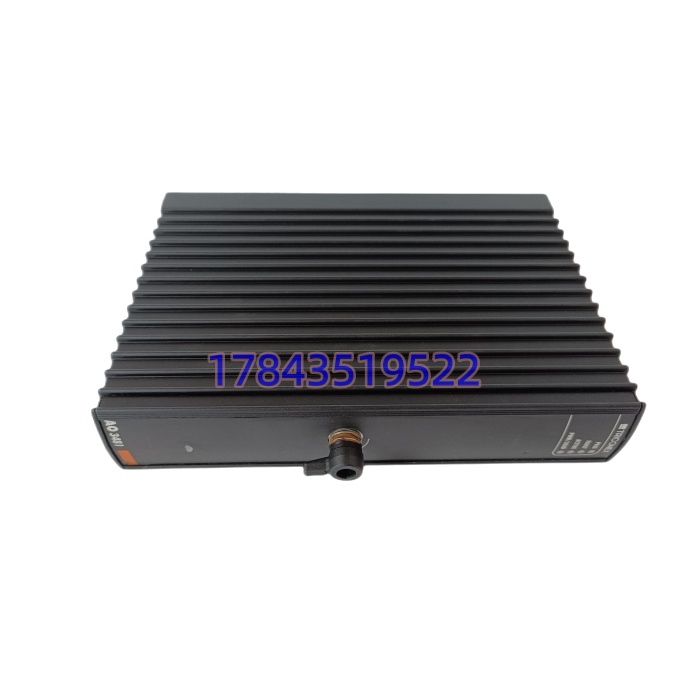

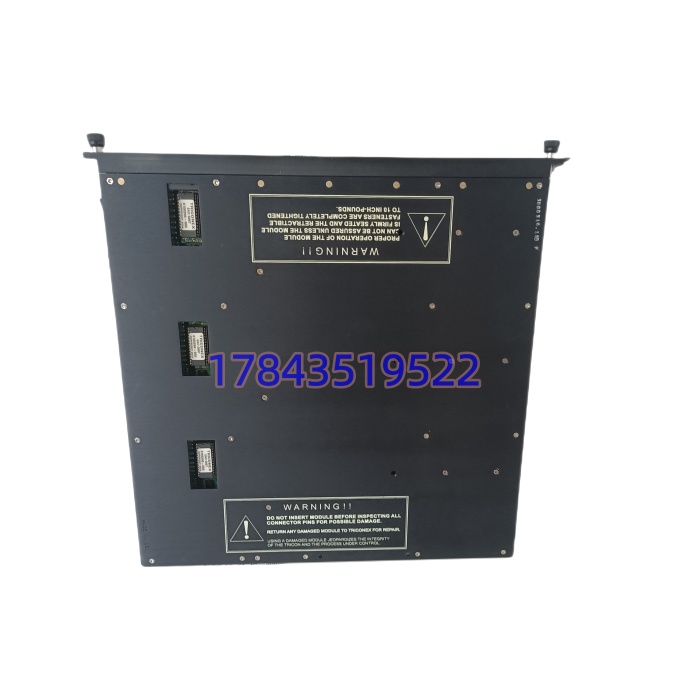

・型号：AO3481（3481，含修订版 3481S2）・品牌：TRICONEX（施耐德）
规格参数
| 参数项 | 参数值 |
|---|---|
| 架构 | TMR 三重模块冗余，三路独立输出支路硬件表决 |
| 通道数量 | 4 通道，4‑20mA 电流输出，超量程 0‑22mANEX Instru… |
| 分辨率 | 12bit |
| 输出精度 | ≤0.25% 满量程（0‑70℃） |
| 回路供电 | 现场外部 24VDC，最大耐受 32VDC，反压保护NEX Instru… |
| 允许负载电阻 | 250‑600Ω |
| 安全等级 | SIL3（IEC61508，TÜV 认证） |
| 诊断能力 | 回路开路、短路、三支路输出偏差检测，FSD 强制开关诊断 |
| 系统总线 | Triconex 专有 Tribus 总线，背板取系统电源 |
| 状态指示 | 模块 Pass/Fault 灯，各通道状态 LED |
| 工作温度 | 0℃~+70℃，机柜内无凝露 |
| 存储温度 | -40℃~+85℃ |
| 相对湿度 | 5%‑95% 无冷凝 |
| 生命周期 | 原厂 EOL 停产；Trident 平台存量在用；新项目推荐新一代平台，市场流通拆机 / 经过功能测试备件 |
| 静电提示 | SIS 安全卡件，拆装必须佩戴防静电手环，禁止带电插拔 |
产品介绍
AO3481（3481）是 Trident SIS 系统专用模拟输出卡件，专门用于安全系统内的调节型执行机构，不像普通 DCS AO，它每一路输出都有三套独立电路，硬件层面做中值表决，单一路支路故障不会直接给出错误输出值，同时持续对比三路输出偏差，一旦超限立刻上报故障。模块本身不存储通道组态，所有 I/O 参数、量程、诊断使能全部保存在 TriStation 项目工程里面。外部阀门的 24V 回路电源不来自模块背板，由现场端子侧外部供电。
坦白讲，现场高频故障：现场回路浪涌击穿输出支路、端子底座接触不良、外部短路烧毁通道输出电路；故障现象：模块报 Fault、单通道故障锁死、输出漂移、三支路偏差报警。
重要坑：3481（AO3481）和 3482 高电流 AO 不能互换；S2 是硬件升级修订版本，部分老固件控制器对 S2 版本存在兼容性限制，上机前要核对控制器固件版本。化工装置 SIS 系统停机窗口极其宝贵，大部分工厂会储备经过全通道测试的备件，用于在线模块更换（Trident 支持模块热更换，但有严格操作流程）。
应用场景与现场案例
痛点切入：我现场遇到装置 SIS 系统 AO3481 其中一路输出支路损坏，TriStation 报支路偏差，输出还能勉强跟随，属于隐性故障；如果不及时更换，再坏一路支路就会直接锁死输出，工艺调节阀失去控制。很多人只看阀门动不动作，忽略软件内部三支路诊断报警。
典型场景
- 石化、炼油 Trident SIS 安全仪表系统，控制工艺调节控制阀。
- 锅炉 BMS 燃烧管理系统，燃料调节阀安全输出控制。
- 天然气、化工存量 Trident 平台改造，仅更换 I/O 卡件，不动控制器与程序。
真实案例：某炼化加氢装置 SIS 系统，AO3481 模块软件报 “lane deviation” 支路偏差报警，4‑20mA 输出还可以驱动调节阀，没有完全失效。现场排查外部回路没有短路，负载电阻在 400Ω 正常区间；判定模块内部其中一路输出支路老化异常。办理工艺降负荷，执行 SIS 模块在线更换流程；更换备件模块，TriStation 下载增量变更，启用通道诊断；对比三路支路输出数值，4 个通道输出与标准信号源比对校验，三支路偏差在允许范围，故障报警消除，投回安全回路。事后工程师感慨：TMR 卡件不要等到完全不输出才处理，TriStation 软件里面的支路偏差报警一定要重视，这是提前预警。
