描述
产品深度介绍
Triconex AI3351 是一款高可靠性三重冗余（TMR）模拟量输入模块，属于 Triconex 安全仪表系统（SIS）核心部件，专为石油化工、电力、油气等高危行业的关键过程控制设计。
模块采用三重冗余架构，内部集成三套独立采集通道，通过中值选择算法确保数据准确性，单通道故障不影响系统运行，满足SIL3安全等级要求。支持 4-20mA 电流或 0-5V 电压信号输入，每通道带电气隔离（1500Vrms），有效抑制现场干扰。自带 FVD 强制值诊断功能，可检测信号开路 / 短路故障，保障信号链路完整性。

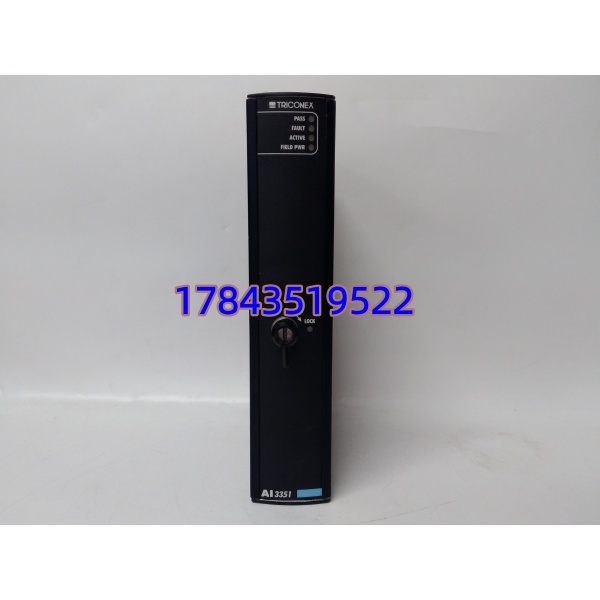

Triconex AI3351
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 型号 | AI3351（8 通道模拟输入） |
| 品牌 | Triconex（康吉森，美国原厂） |
| 输入通道 | 8 路隔离模拟输入 |
| 信号范围 | 4-20mA（默认）/ 0-5V（可选） |
| 分辨率 | 12 位（0.025% 满量程） |
| 精度 | ±0.1% 满量程（25℃） |
| 冗余设计 | 三重冗余（TMR），中值表决 |
| 隔离电压 | 1500Vrms（通道 – 系统间） |
| 供电 | 24VDC ±10%，功耗≤15W |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸（宽 × 高 × 深） | 188mm × 45mm × 217mm |
| 重量 | 约 1.28kg |
| 安全认证 | SIL3、IEC 61508、ATEX |

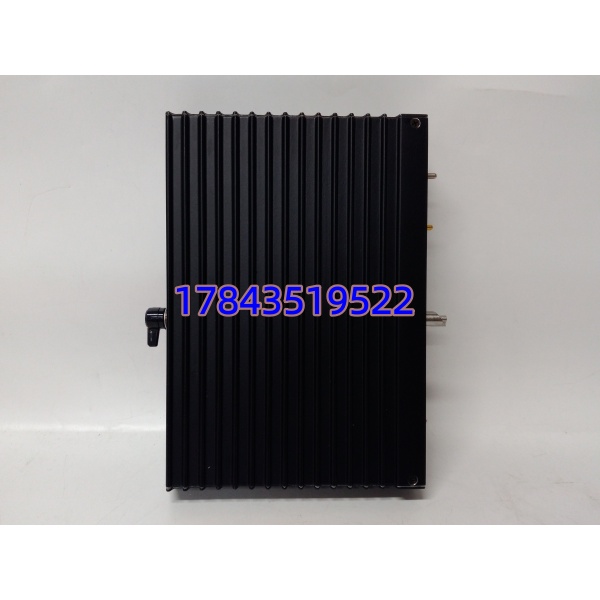

Triconex AI3351
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认 SIS 系统处于旁路状态，解除相关联锁
- 断开模块所在机架 24V 电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具准备：
- 十字螺丝刀（PH1）、万用表、标签纸、手机（拍照）
阶段二：拆卸旧模块（15 分钟）
- 拍照记录：接线端子、模块 DIP 开关位置、机架槽位
- 拆线：按标签逐一松开端子螺丝，取出线缆
- 释放卡扣：向下按压模块底部导轨卡扣，垂直拔出模块
- 检查背板：清理灰尘，确认针脚无弯曲
阶段三：安装新模块（15 分钟）
- 静电防护：从防静电袋取出模块，避免接触金属触点
- 配置复刻：对照照片设置DIP 开关（站地址、终端电阻）
- 插入机架：对准背板连接器，垂直按压至卡扣 “咔哒” 锁定
- 恢复接线：按标签逐线对应，端子螺丝扭矩 0.5N・m
- 自检：模块对齐、接线牢固、无工具遗留
阶段四：上电测试（20 分钟）
- 上电前检查：测量 24V 电源正常，无短路
- 机架上电：观察模块 LED 指示灯（RUN 绿灯常亮为正常）
- 软件配置：
- 连接 Triconex 软件，扫描识别新模块
- 核对固件版本（建议与原系统一致）
- 下载配置参数，激活通道
- 功能测试：
- 模拟 4-20mA 信号输入，检查软件显示值
- 触发信号故障（开路 / 短路），验证报警功能
- 恢复联锁：测试正常后，解除旁路，恢复系统运行

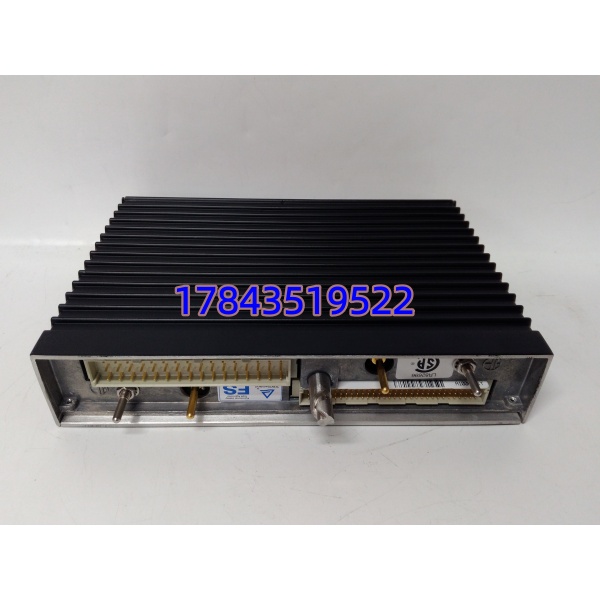

Triconex AI3351
技术避坑指南
1. 固件版本不匹配
- 问题：新模块固件过新 / 旧，导致与控制器通讯失败
- 避坑：
- 替换前读取原模块固件版本（如 V4.2.1）
- 采购时明确固件版本范围
- 版本差异时，联系供应商刷新至兼容版本
- 案例：某项目更换后 SIS 报 “通讯超时”，排查发现固件从 V4.0 升至 V5.1，协议不兼容，降级后恢复
2. DIP 开关配置错误
- 问题：站地址 / 终端电阻设置错误，导致网络冲突或信号异常
- 避坑：
- 更换前拍照记录旧模块开关位置
- 总线末端模块需开启120Ω 终端电阻，中间节点关闭
- 站地址避免与现有设备重复
- 警示：低级错误高发，务必拍照核对！
3. 信号类型误设
- 问题：模块设为电压输入，现场接 4-20mA 电流信号，导致数据异常
- 避坑：
- 确认现场信号类型（电流 / 电压）
- 通过软件或跳线设置对应输入模式
- 接线前用万用表测量信号范围
4. 静电击穿风险
- 问题：冬季干燥环境未防静电，模块芯片被静电损坏
- 避坑：
- 全程佩戴防静电手环并可靠接地
- 模块放置在防静电垫上
- 禁止用手直接触摸背板连接器针脚
- 案例：工程师未戴手环操作，通电后模块红灯常亮，无法修复，损失超 2 万元
常见问题解答（FAQ）
Q1：AI3351 支持热插拔吗？
A：不支持。AI3351 属于 SIS 系统关键模块，更换必须断电操作。热插拔会导致：
- 背板连接器烧毁
- 系统瞬间离线，触发安全联锁
- 数据丢失风险若需不停机更换，需配置冗余机架，切换至备用系统后再操作。
Q2：AI3351 和 AI3350 有什么区别？能直接替换吗？
A：两者均为 Triconex 模拟输入模块，核心差异如下：
表格
| 型号 | 通道数 | 分辨率 | 诊断功能 | 兼容性 |
|---|---|---|---|---|
| AI3351 | 8 通道 | 12 位 | 支持 FVD 诊断 | 新系统主流 |
| AI3350 | 16 通道 | 10 位 | 基础诊断 | 老款系统 |
替换建议： 可替换 AI3350（需软件配置），但 AI3350 不能直接替换 （功能不匹配）。
Q3：这个模块的质保期多久？
A：我们提供12 个月原厂质保（自发货日起），覆盖：
- 非人为硬件故障
- 出厂功能缺陷
- 质保期内免费维修或更换
除外责任：静电损坏、进水、过压、人为磕碰等人为损坏。
Q4：可以提供原厂测试报告和溯源信息吗？
A：可以。我们供应的 均为原厂全新正品，可提供：
- 原厂装箱单、出厂合格证
- 序列号（可在 Triconex 官网查询真伪）
- 入库检测报告、上机测试视频
- 报关单（进口溯源）
Q5：现货库存有多少？交期多久？
A：当前现货库存 5 台，可当天发货；批量订单（≥10 台）交期 7-15 天。支持加急发货（顺丰空运，1-3 天送达）。
