描述
产品详情

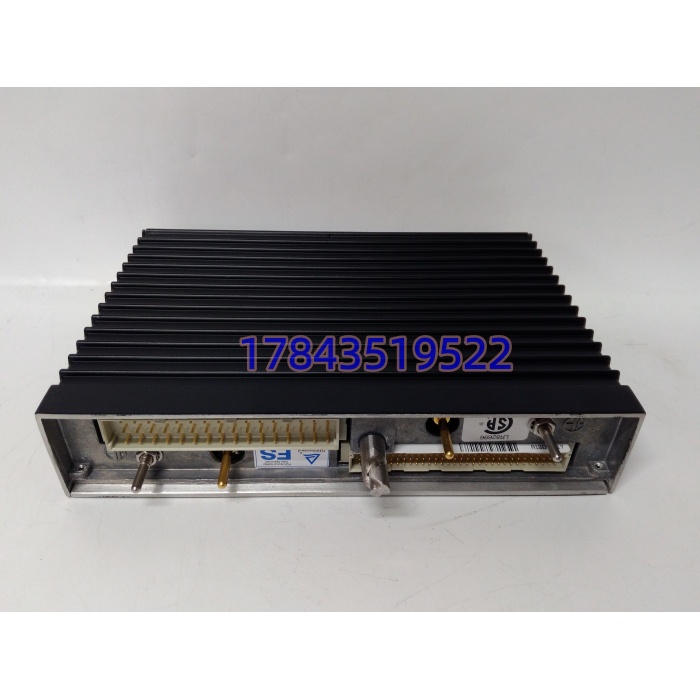

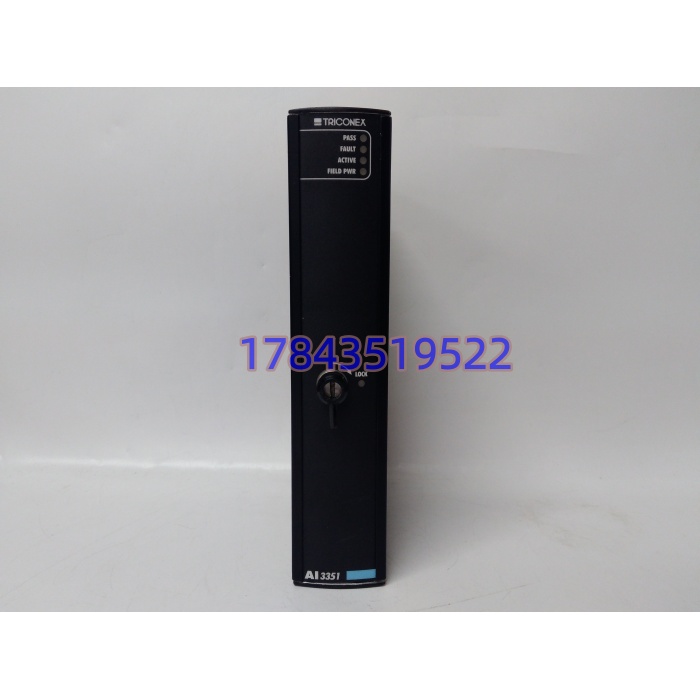

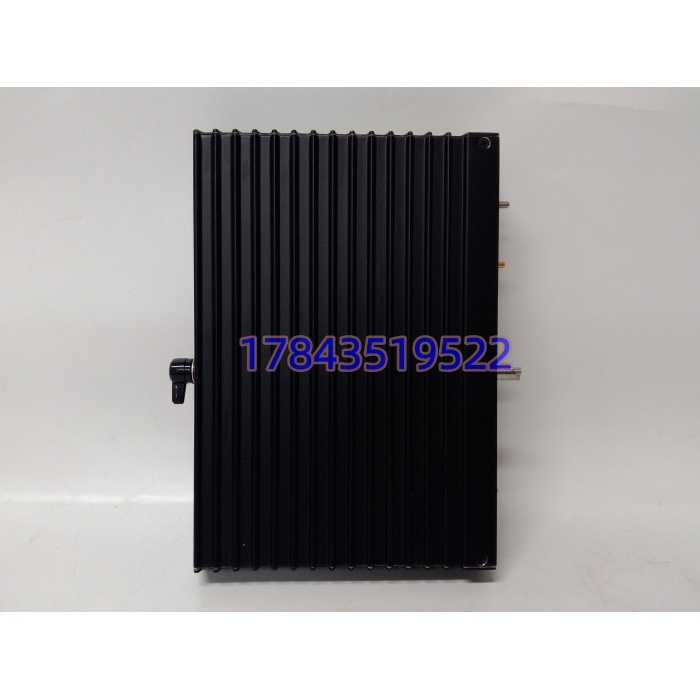

・型号：AI3351（部件号 3351，S2 修订版）・品牌：TRICONEX（Invensys，施耐德旗下）・系列：Trident 安全仪表 SIS 系统
规格参数
| 项目 | 规格 |
|---|---|
| 模块类型 | TMR 三重冗余模拟输入模块 |
| 通道数量 | 32 通道（共用参考），4‑20mA（2‑22mA 工作范围） |
| 分辨率 | 16 位，全量程精度 ±0.1% FS |
| 输入带宽 | 16Hz |
| 安全认证 | IEC61508 SIL4，FM、CSA 认证 |
| 供电 | 24VDC，模块背板取电 |
| 诊断能力 | 通道断线、短路、超量程故障诊断上报 |
| 组态软件 | TriStation 1131 |
| 安装形式 | Trident 系统机架插槽安装，配套专用背板底座 |
| 工作温度 | -40℃~+70℃，5‑95% 非冷凝湿度 |
| 硬件版本 | 主流 S2 版本；老版本 S1 不建议与 S2 混装机架 |
| 产品状态 | 原厂已停产，Last‑time‑buy 窗口期已关闭；市面流通拆机检测件、少量剩余库存件 |
| 注意区分 | AI3351≠AI3351S2，硬件修订不同，固件不能互刷，不可直接盲替换 |
产品介绍
AI3351 是 Trident SIS 系统的核心模拟采集卡，整套模块内部三套完全独立采集电路，依靠三取二中值表决算法，单路采集回路损坏不会造成联锁失效，专门用于化工、石化 ESD 紧急停车系统，读取压力、液位、温度变送器 4‑20mA 信号，通道自带诊断，变送器断线直接报故障，提醒工艺人员处理，避免误联锁或者拒动作。
坦白讲，这是安全等级 SIL4 的安全卡件，不能拿普通 DCS AI 卡直接替代。硬件版本 S1、S2 存在固件差异，现场见过工程师直接把 S1 版本装到全 S2 机架，出现随机跳通道故障。模块支持热插拔，但 SIS 系统属于联锁回路，在线更换必须提前旁路对应测点，防止触发停车。原厂不再生产新品，国内大量存量 Trident 装置只能依靠拆机备件维持运行，采购不光看型号，硬件修订版本必须核对清楚。
应用场景与行业案例
痛点切入：SIS 卡件故障，联锁测点全部失效，装置失去安全保护；硬件版本混用，出现偶发、难以复现的通道故障；更换备件后忘记旁路测点，插拔瞬间触发装置紧急停车；拆机件没有做通道校验就直接上 SIS 联锁。
典型场景
- 石化炼化装置 ESD 系统：反应器、塔器压力液位安全联锁采集，紧急停车信号源。
- 油气场站 SIS 系统：压缩机、加热炉安全保护模拟信号采集。
- 化工工厂装置联锁：反应釜、罐区超限联锁保护。
- 电厂机组安全保护：锅炉、汽机附属设备 SIS 安全仪表采集。
真实案例：我现场处理过一套炼化厂 Trident SIS，机架内一块 AI3351（S2）模块 ACTIVE 灯熄灭，该模块下 32 个联锁测点全部失效，装置被迫降负荷。仓库有同 S2 版本拆机备件，提前在软件侧对该模块所有测点做联锁旁路，机架不断电热插拔更换模块，模块上线后核对全部通道读数正常，再逐步解除测点旁路，70 分钟恢复全部联锁保护。说实话，SIS 安全卡，不要图省事直接带电换，旁路测点是硬性步骤，一旦误触发 ESD，整套装置停工损失巨大。
