描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 配套 IOM 安全卡件 | 3611E SIL3 三重冗余数字输出模块 |
| 适配系统 | Tricon v9 /v10 全系列三重化 ESD、火气 F&G 安全系统 |
| 现场回路电压 | 标称 24VDC，允许 20~42.5VDC 宽幅输入 |
| 单通道负载能力 | 最大 0.5A / 点，驱动 24V 电磁阀、安全切断阀线圈 |
| 通道防护 | 每路独立自恢复短路保护，单通道故障不扩散至其余 31 路 |
| 电气隔离 | 现场回路与 TMR 背板 1000VAC 光电隔离，抑制电机共模干扰 |
| 诊断功能 | 硬件级检测线圈断线、回路短路、负载开路，故障上传 TriStation |
| 接线端子 | 可拆卸螺钉端子，适配 0.5~1.5mm² 屏蔽信号线，无需专用压线工具 |
| 对接方式 | 专用扁平电缆连接底座与 3611E DO 卡，更换卡件不动现场线缆 |
| 安装方式 | 控制柜标准 DIN 导轨卡扣安装，支持不停机热插拔 IOM 卡 |
| 整机功耗 | 无有源运算电路，无源端子板，仅消耗回路负载电流 |
| 工作环境 | 工作 0 ℃ ~ +55 ℃；存储 – 40 ℃ ~ +85 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，仅限防爆控制柜内使用 |
| 外形尺寸 | 210 × 72 × 45 mm |
| 整机重量 | 0.38 kg |
| 安全认证 | CE、FM 防爆、SIL3 配套合规，符合 IEC61508 功能安全标准 |
产品深度介绍

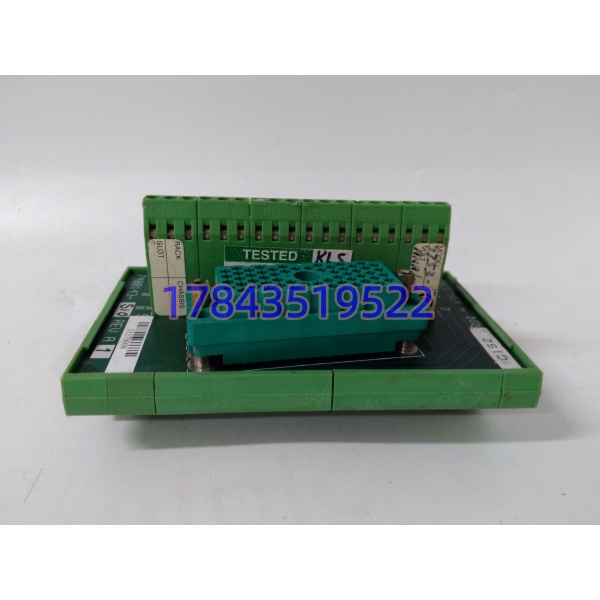

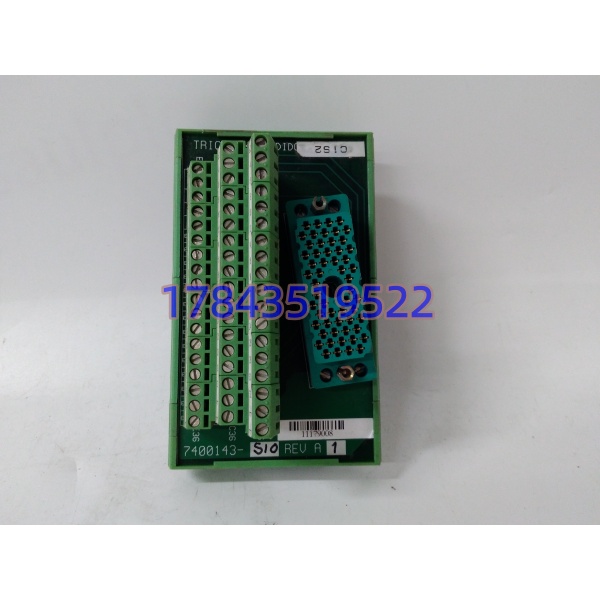

9753-1 是 Tricon 安全系统分体式架构配套的 32 通道 DO 无源端子底座，与 3611E 三重化数字输出卡上下分体配套使用，是 SIS 系统现场安全执行元件的接线中转核心。所有现场紧急切断阀、放空电磁阀、消防切断线圈线缆全部接入 9753-1 端子排，通过专用扁平线缆对接机架内 3611E 安全输出卡。分体设计带来两大运维优势：其一，更换故障 DO 卡无需拆除现场上百根线缆，热插拔不中断其余安全通道输出；其二，每一路通道独立短路保护，单路电磁阀线圈短路仅封锁本通道，不会造成整卡安全联锁失效，满足 SIL3 故障安全设计要求。底座内置硬件断线诊断电路，电磁阀线圈烧毁、线缆破皮短路可直接在 TriStation 上位弹窗告警，运维无需逐根线缆排查故障点位。存量化工、电厂 Tricon 老系统原厂备件交期超 50 天，现货 9753-1 可直接替换老化端子板，原有现场布线、3611E 卡件完全复用。
应用场景与行业案例
工程痛点描述
炼化、火电 ESD 安全系统老式 9753-1 端子排端子弹性衰减、隔离电路老化，电磁阀线圈短路后多路安全通道同时失效，紧急工况下切断阀无法动作，存在爆炸、超压重大安全隐患；原厂订货周期长，装置不能停运全部安全联锁，只能临时拆除故障点位放弃保护。现货端子底座替换无需改动现场管线，短时恢复全部安全输出回路。
典型应用场景
- 石油化工加氢、合成氨 ESD 紧急停机系统进料切断阀、放空电磁阀、火炬点火线圈批量接线，32 通道高密度布局减少控制柜数量，单路短路不影响整套联锁。
- 火力发电厂锅炉、燃机 SIS 安全保护系统燃气快速切断阀、燃油紧急切断电磁阀驱动回路转接，隔离电路抵御风机变频电磁干扰，避免误动作跳机。
- LNG、油气长输管道压气站火气 F&G 系统远程场站切断阀、消防喷淋电磁阀集中接线，硬件断线诊断快速定位损坏线圈，降低现场巡检频次。
- 煤化工空分、甲醇装置防爆安全控制柜防爆合规 FM 认证，车间粉尘、水汽环境稳定运行，可拆卸端子方便年度检修拆线复检。
- 精细化工、制药防爆车间安全联锁装置批量小型电磁阀集中驱动，分体式结构缩短故障卡件更换停机窗口，保障连续生产安全。
真实工程案例
去年上半年，华北某炼化加氢装置两套 3611E 配套的 9753-1 端子底座端子氧化，多次出现电磁阀短路导致多路安全联锁失效，运行班组只能临时屏蔽部分切断阀联锁，存在反应器超温爆炸隐患。原厂全新 9753-1 交期 48 天，装置无法降负荷停产。客户采购现货 9753-1 端子底座，出库前完成 32 通道导通、隔离耐压全项检测，附带原厂扁平线缆、端子接线图纸。利用月度短时检修窗口直接替换底座，原有电磁阀线缆无需重新压接，扁平线缆对接原有 3611E DO 卡后 10 分钟恢复全部切断阀安全控制。更换后连续运行三个月无短路误闭锁，厂区后续采购 4 块 9753-1 作为全厂加氢、精馏装置 SIS 备用端子底座。
