描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | 9668-110 |
| 归属系统 | Triconex Tricon SIS 三重冗余安全仪表系统 |
| 类型 | 非共点（Non-Commoned）继电器输出端子板 |
| 通道数量 | 16 路继电器输出通道 |
| 端子定义 | 16 组 LOAD+ / LOAD-；16 组 PWR+ / PWR- |
| 适配卡件 | 32 点继电器数字输出模块（一块 DO 模块需 2 块 9668-110 配套） |
| 接线方式 | 螺钉端子，硬接线至现场执行元件 |
| 工作温度 | -20℃ ~ +60℃ |
| 相对湿度 | 5%~95%，无凝露 |
| 防护等级 | IP20（机柜内安装） |
| 认证 | TÜV、CE、UL，SIL 安全认证配套 |
| 质保 | 12 个月 |
产品深度介绍

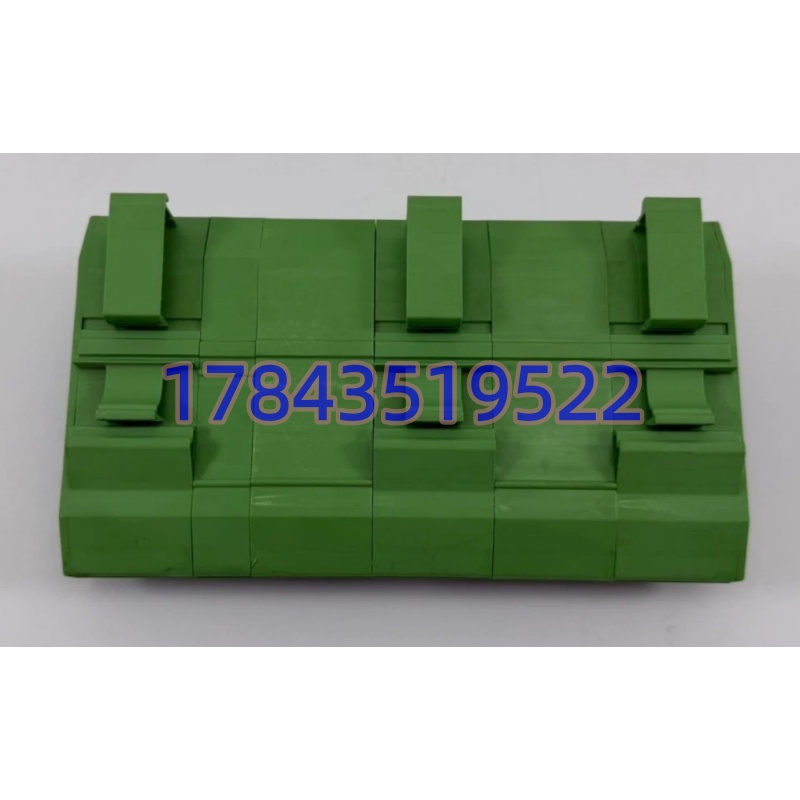

TRICONEX 9668-110 是 Tricon V9 SIS 安全系统专用非共点继电器输出端子板，属于机柜内现场接线端子板，不是主控 I/O 卡件。 Tricon 32 点继电器 DO 卡通过专用扁平电缆连接 2 块 9668-110 端子板，每块端子板引出 16 路独立继电器回路。非共点设计：各路输出回路电源相互独立，没有公共端，单一路回路短路、故障不会影响其他联锁通道，满足 SIS 安全回路独立性要求，用于驱动电磁阀、紧急切断阀、报警指示灯等现场执行器件。 板内内置保险丝，对每一路输出回路做过载保护；大量应用在化工、油气、电厂 SIS 安全联锁系统。Triconex 老 V9 系统早已停止生产，端子板老化、端子腐蚀、保险熔断，大修只能寻找存量原装备件。
应用场景与行业案例
SIS 安全系统的切断阀、紧急联锁回路全部经由 9668-110 端子板引出。端子板保险烧毁、端子锈蚀会直接造成联锁回路失效，装置紧急保护功能丧失，属于高风险安全备件。
典型应用场景：
- 石油化工装置 – SIS 紧急切断阀回路 反应器、精馏罐区紧急切断电磁阀驱动，非共点回路保障单路故障不扩散。
- 油气长输压气站 – 压缩机 SIS 联锁 压缩机超速、超压保护电磁阀控制回路，满足 SIL 安全要求。
- 热电电厂 – 锅炉炉膛安全 FSSS 系统 燃料切断阀、吹扫电磁阀安全联锁输出。
- 煤化工装置 – 气化炉安全联锁 高温高压危险工艺，独立回路保障联锁动作可靠。
- 制药防爆车间 – 反应釜 SIS 保护 溶剂反应釜紧急停机切断回路，防爆区域安全控制。
案例：某炼化 SIS 大修端子板故障 前年，山东某炼化装置 SIS 系统检修，一块 9668-110 端子板多路保险熔断，部分紧急切断阀回路失去驱动信号，装置无法正常投运。 原厂查询 V9 系列端子板停产，订货周期长达 17 周，大修窗口只有 10 天。 采购找到我们，端子板完成回路导通、保险校验测试，3 天送达现场。工程师原位替换端子板，核对每一路 PWR/LOAD 接线，上电后全部 SIS 联锁回路恢复正常，装置顺利投运。 项目后续储备 2 块同款端子板作为备件，规避停产备件断供风险。
