Triconex 9662-810 | Tricon 安全系统 I/O 端子底座 接线终端模块

描述

关键技术规格

产品深度介绍

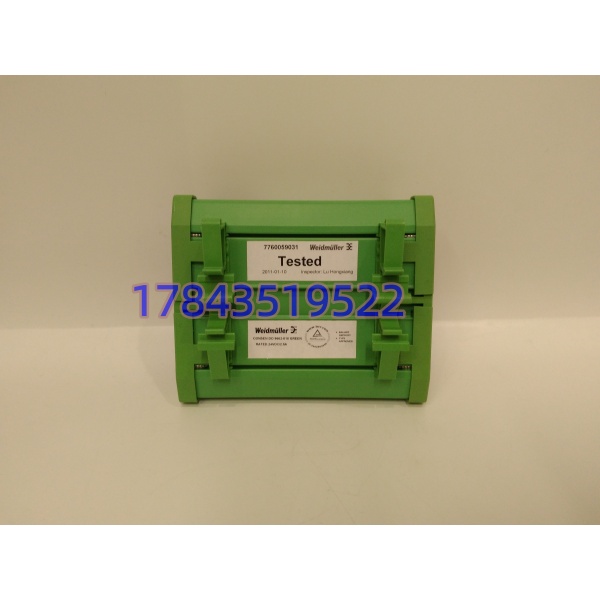

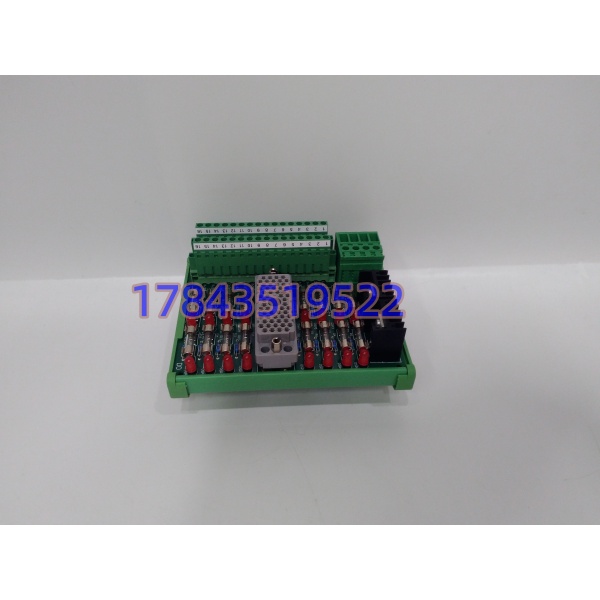

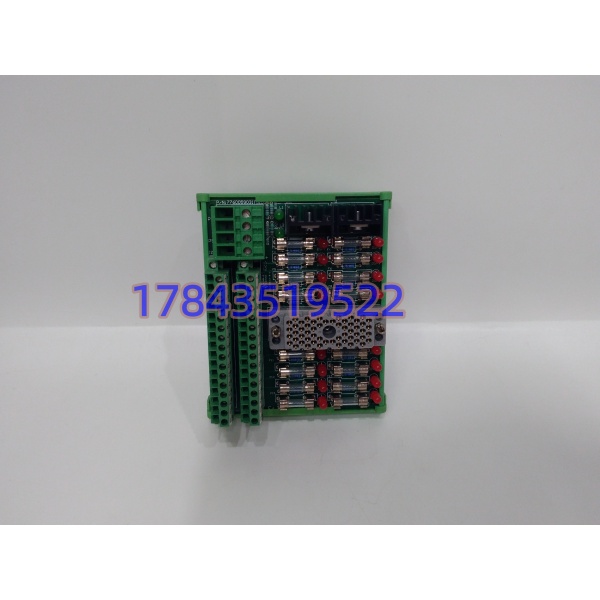

9662-810 是 Tricon 安全系统专用 I/O 终端接线板。Tricon 电子 I/O 卡安装在主机架内部，无法直接接入现场长距离线缆，该端子板承担中间信号中转。板卡集成独立通道熔断器，一旦现场线路发生短路，仅熔断对应通道保险，防止故障向上蔓延损坏机架 I/O 卡。

端子布局分区清晰，预留信号指示灯安装位置，便于运维人员快速识别测点状态。模块化结构支持单独拆装更换端子板，检修过程无需改动机架内电子卡件接线，降低连续生产装置停机调试时长，广泛应用于老旧 Tricon ESD、F&G 火气监测系统改造与备件替换。

应用场景与行业案例

长期维护 SIS 系统的工程师都清楚，多数工厂优先储备 I/O 电子卡，容易忽略端子底座备件。端子回路老化、熔断器底座烧蚀后，直接造成联锁测点失联，安全系统存在监控盲区。

典型应用场景：

1. 石油炼化装置 – ESD 紧急停车系统 反应器、压缩机组联锁信号采集，保障超温、超压工况下安全停机。
2. 油气长输管道压气站 – 机组安全保护系统 压缩机防喘振、就地急停、阀门位置反馈信号接线。
3. 火力发电厂 – 锅炉 FSSS 炉膛安全监控 燃烧器点火、挡板限位、灭火检测开关信号转接。
4. 化工制药装置 – 火气 F&G 探测系统 可燃气体探测器、火焰检测器、现场手动急停信号接入。

案例：华东某炼化厂区抢修 去年装置大修结束后，一套 Tricon ESD 系统多个联锁测点间歇性无反馈。排查确认机柜内 9662-810 熔断器底座受热氧化，接触电阻持续波动。原厂海外调货周期 10 周，装置不能长期处于联锁测点缺失状态。 采购现货端子板，利用工艺低负荷窗口完成线缆迁移更换，所有安全测点信号恢复稳定。后续该厂增补多块同型号端子板纳入常备 MRO 备件。

质量透明化检测流程

1. 入库验收检测 来源追溯：核验原厂标签序列号；外观查验 PCB 无腐蚀、端子无锈蚀、熔断器卡座无烧痕、连接器完好。
2. 上机功能测试 测试平台：搭建 Tricon 标准测试机架，匹配对应 I/O 电子卡件。端子板上电，逐通道校验信号通路；连续 24 小时通电监测温升，可向客户提供测试照片、视频。
3. 电气参数测试 使用 Fluke 万用表逐通道导通检测；绝缘测试排查板间隐性短路隐患。
4. 硬件信息核验 记录硬件修订版本，序列号拍照存档，区分不同批次端子板引脚排布差异。
5. 最终质检包装 质检完成装入防静电袋，外层气泡膜加固防护，粘贴 QC 合格标签出货。
