描述
产品深度介绍

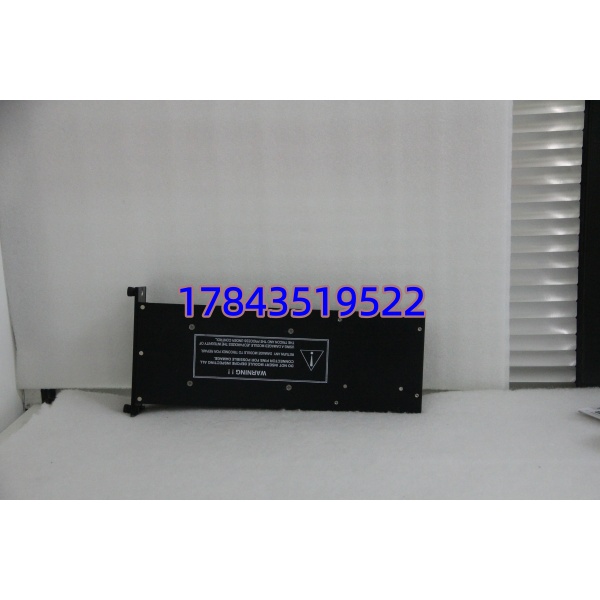

英维思 TRICONEX 8312 是 Tricon 系列三重冗余（TMR）安全仪表系统的专用电源模块，为整个 Tricon 机架（含主控制器、I/O 模块、通讯卡件）提供稳定、隔离的 14.8VDC 工作电源，是 SIS 系统可靠运行的供电核心。
该模块采用高可靠开关电源架构，支持 85~264VAC 宽幅交流输入，适配全球工业电网；内置过压、过流、短路保护，故障时自动关断输出并锁定，需断电复位，保护后端昂贵控制模块。具备热插拔能力，可在系统运行时在线更换，不影响其他模块工作，显著降低维护停机时间。工作温度 0°C~+60°C，满足石油、化工、电力等高危行业严苛环境要求。
8312
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TRICONEX 8312 |
| 模块类型 | 系统电源模块 |
| 输入电压 | 85~264VAC，47~63Hz |
| 输出电压 | 14.8VDC（稳压） |
| 输出功率 | 120W（最大） |
| 输出电流 | 8.1A（连续） |
| 保护特性 | 过压（125% 额定）、过流（140% 额定）、短路保护 |
| 保险丝 | 2.5A，延时型 |
| 隔离电压 | 1500VAC（输入 / 输出隔离） |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +75°C |
| 热插拔 | 支持 |
| 状态指示 | AC OK（电源正常）、DC OK（输出正常）、FAULT（故障） |
| 尺寸 | 230mm × 112mm × 40mm |
| 重量 | 约 2.85kg |
8312
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认 Tricon 系统处于冗余运行模式，单电源故障不影响生产。
- 佩戴防静电手环，在防静电垫上操作，避免静电损坏模块。
- 准备工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
备份与检查
- 拍照记录旧模块接线端子及机架布局，避免接错。
- 测量输入市电电压，确认在 85~264VAC 范围内，无波动异常。
阶段二：拆卸旧模块（10 分钟，支持热插拔）
- 用标签纸标注交流输入线缆（火线 L、零线 N、地线 PE）对应的端子号。
- 逆时针松开端子螺丝，轻轻拔出线缆，避免损伤端子针脚。
- 按压模块上下释放卡扣，垂直向外拔出模块（无需停机）。
- 检查背板连接器针脚是否弯曲、氧化，用压缩空气清理灰尘（禁止用手触摸针脚）。
阶段三：安装新模块（15 分钟）
- 核对新模块型号为TRICONEX 8312，确认外观无破损、防静电袋完好。
- 对准机架插槽，垂直插入模块至卡扣 “咔哒” 锁定，确保与相邻模块对齐。
- 按标签恢复接线：L 接火线、N 接零线、PE 接地线，顺时针拧紧端子螺丝（扭矩约 0.5N・m），轻拉线缆确认固定牢固。
自检清单
- 交流接线（L/N/PE）正确、无松动
- 模块卡扣锁定，无倾斜
- 机架内无遗留工具
阶段四：上电测试（15 分钟，热插拔无需整机重启）
- 模块插入后，观察面板 LED 指示灯：
- AC OK 绿灯常亮：输入市电正常；DC OK 绿灯常亮：输出 14.8VDC 正常；FAULT 红灯亮：故障告警，需排查接线或模块。
- 用万用表测量模块输出端子，确认电压为 14.8VDC±5%，无异常波动。
- 连接 Tricon 编程软件，扫描机架识别新电源模块，确认无电源故障报警。
- 系统带载运行 30 分钟，所有模块通讯稳定、无异常报警后，记录模块序列号及更换时间至维护日志。
⚠️ 常见上电问题
- AC OK 灯不亮：检查市电输入、保险丝是否熔断、接线是否松动。
- DC OK 灯不亮：模块内部故障，需联系供应商检测。
- FAULT 灯常亮：输出过压 / 过流 / 短路，断开负载排查后端模块是否损坏。
8312
常见问题解答（FAQ）
Q1：TRICONEX 8312 支持热插拔吗？
A：支持。该模块专为 Tricon 冗余架构设计，支持在线热插拔，可在系统正常运行时更换，无需停机，更换后系统自动识别，不影响其他模块工作，大幅减少维护时间。
Q2：8312 和老款 Tricon 电源模块兼容吗？
A：完全兼容。8312 适配所有 Tricon 系列机架（v8、v9、v10），可直接替换老款电源模块，无需修改背板接线或系统配置，替换后直接正常供电，适配老系统改造场景。
Q3：8312 的输出电压是 14.8VDC，能直接给 24VDC 模块供电吗？
A：不能直接供 24VDC 设备，专为 Tricon 内部模块设计。Tricon 系统的控制器、I/O 模块均采用 14.8VDC 内部供电，8312 是专用电源；不可用于外部 24VDC 传感器、阀门等设备，外部负载需单独配置 24VDC 电源。
Q4：模块的质保期多久？售后怎么处理？
A：全新原装质保 12 个月（自发货日起），质保范围为非人为损坏的硬件故障（如无输出、过压保护失效）。人为损坏（静电击穿、进水、接错市电电压）、超温使用不在质保内。售后流程：① 提供故障照片 / 视频；② 远程协助诊断；③ 质保期内非人为故障，免费更换或维修。
Q5：市场上的 8312 有翻新件吗？怎么辨别全新原装？
A：存在翻新件，需警惕低价货源。翻新件多为旧模块维修后重新售卖，稳定性差、保护功能失效、无质保。辨别全新原装的 3 个关键点：
- 包装：原厂防静电袋未拆封，附带装箱单、合格证、序列号标签。
- 外观：电路板无维修痕迹（无飞线、无重新焊接），接口针脚无划痕、无氧化，保险丝为原装未更换。
- 溯源：提供序列号，可在施耐德电气官网查询生产日期及授权信息。我们供应的 8312 均为全新原装，可提供全套溯源资料及质检报告。
