描述
产品深度介绍

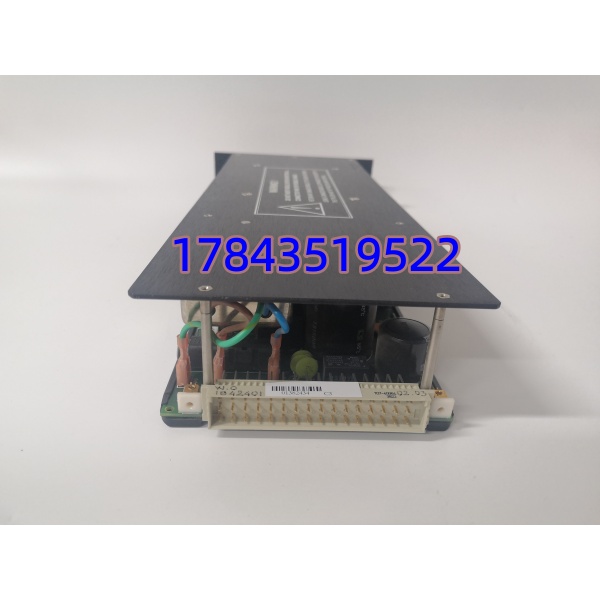

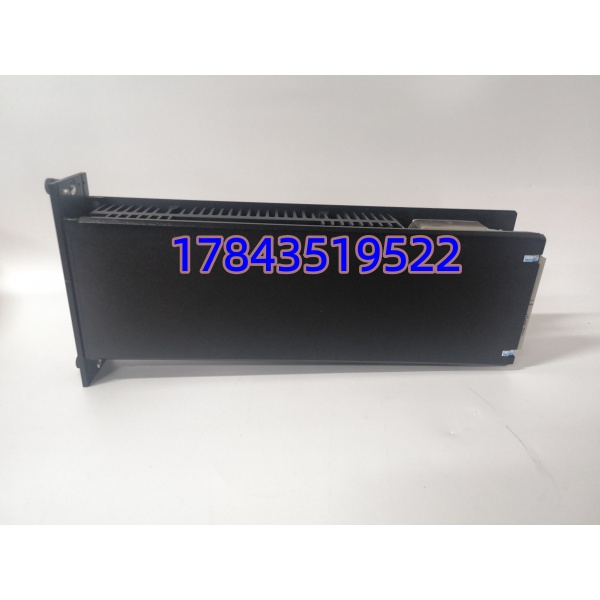

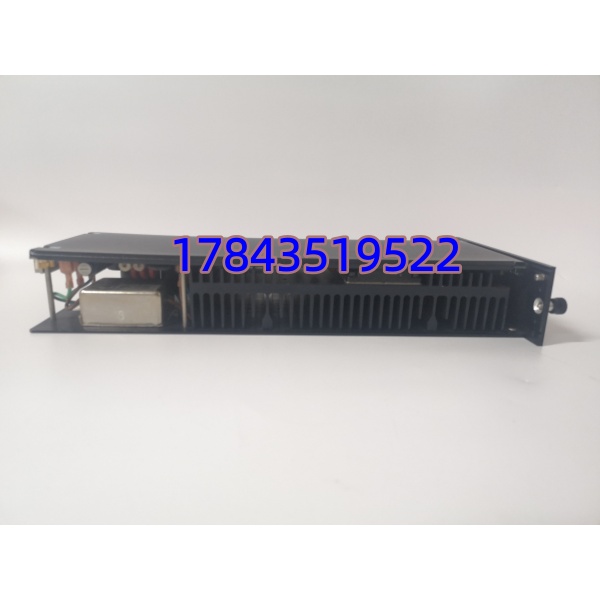

TRICONEX 8312 是 Tricon 三重冗余 SIS 系统专用主机架远程 I/O 光纤通讯主站模块，作为主控机架与现场远程 I/O 基座（8310/8311）的数据桥梁，采用专有 TMR 同步光纤总线，实现三路独立通道同步数据交互、硬件 2oo3 表决，满足 IEC61508 SIL3 安全等级要求。模块搭载双路 SC 光纤收发通道，构成冗余环网架构，单链路断线不影响整套安全回路运行；10Mbps 高速确定性传输，毫秒级同步采集远程现场开关、模拟安全信号，适配 ESD 紧急停车、FGS 火气、BMS 燃烧管理等高风险工艺装置。整机工业宽温元器件，PCB 全板三防涂层，自带四路状态诊断 LED；原生支持热插拔维护，更换模块无需整机停机旁路全部联锁，大幅减少装置非计划停车损失，是存量石化、炼化、天然气老款 Tricon 安全系统核心扩容、维修替换备件。
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | TRICONEX 8312 RIO 光纤主站通讯模块 |
| 适配系统 | Tricon v10 /v11 /v12 三重冗余 SIS 平台 |
| 总线架构 | TMR 三重同步专用光纤总线，硬件 2oo3 表决 |
| 物理光口 | 双 SC 标准光纤接口，支持多模 OM1/OM2、单模 OS1 |
| 传输速率 | 10 Mbps 专有实时安全通讯协议 |
| 最大传输距离 | 多模光纤≤2 km；单模光纤≤20 km（需配套单模光组件） |
| 远程基座容量 | 单块 8312 最多挂载 8 台 8311 远程 I/O 基座 |
| 诊断指示 | PWR 电源、RUN 运行、CH A/CH B 双链路故障 LED |
| 热插拔 | 原生支持在线不停机更换 |
| 供电来源 | Tricon 主机架背板 24V DC 冗余供电 |
| 工作温区 | 0 ℃ ~ +70 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 安全认证 | IEC61508 SIL3、ATEX Zone2、UL、FM 防爆认证 |
| 安装形式 | 3700A/3800A 标准 Tricon 主机架卡槽卡装 |
| 整机功耗 | 满载约 6 W |
| 配套从站模块 | 8311（远程 I/O 光纤从站模块） |
| 典型工况 | 炼油 ESD、化工厂火气系统、海上平台安全联锁 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、出厂 SIL3 安全认证报告，渠道入库单据存档留存
- 丝印核验：面板完整丝印 TRICONEX 8312，硬件版本标识清晰无打磨涂改
- 外观全检：SC 光纤接口无磕碰、光芯无划痕，PCB 电容无鼓包漏液，背板金手指无氧化腐蚀，无维修补焊痕迹，三防涂层完整
- 附件清点：原厂光纤防尘帽、机架弹射卡扣、产品说明书齐全
2. 上机功能实测（Tricon v12 标准仿真主机架 + 8311 远程基座）
- 通电基础测试：接入背板 24V 冗余供电，四路状态指示灯自检正常无硬件报错
- 双冗余光纤环网全负载测试：挂载 8 台模拟 8311 远程基座，满点位读写 24 小时无丢包、无链路切换失效
- 单链路故障模拟测试：任意断开一路光纤，系统无缝冗余切换，远程点位无数据丢失
- 固件兼容性测试：适配 v10/v11/v12 多版本系统镜像，总线同步无失配告警
- 出具纸质完整质检报告，留存光纤光功率测试日志、指示灯运行截图，可同步测试视频给客户核验
3. 电气安全参数检测
- 500V 摇表绝缘测试，背板供电对地、光纤信号回路对地绝缘阻值＞10MΩ
- 宽压供电测试：20.4–28.8V 区间切换背板电压，光纤通讯同步无波动
- EMC 工业抗干扰测试，模拟变频器强电磁干扰，总线无随机断链、表决无偏差
4. 固件与配置归档
- 记录模块出厂标准固件版本、光纤总线拓扑基准配置存档
- 备份 TriStation RIO 远程 I/O 工程模板、多模 / 单模光纤适配参数参考表，供客户现场快速调试
5. 终检封装出库
- 质检人员签字确认全项测试合格，粘贴 QC 合格标签标注检测日期
- 模块装入双层防静电袋密封，外层加厚气泡膜缓冲防护，硬质防静电纸箱封装
- 随货附带全套质检报告、SIL3 安全认证复印件，整机序列号全程可溯源
