英维思 Triconex 4329 | 安全仪表系统 SIS 网络通信模块

描述

产品深度介绍

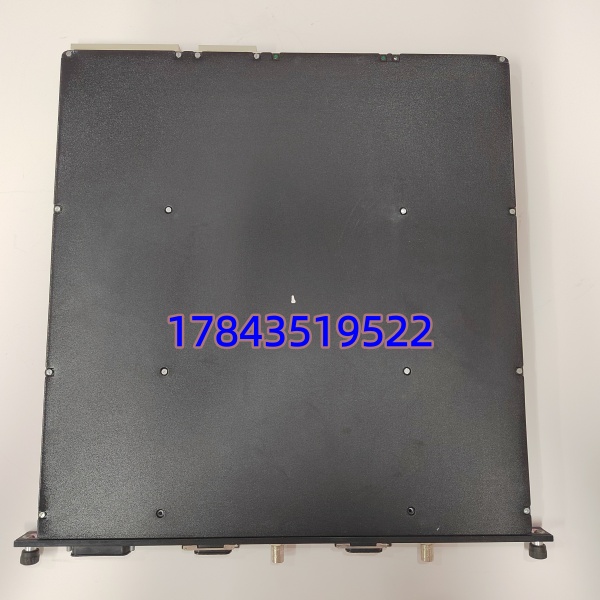

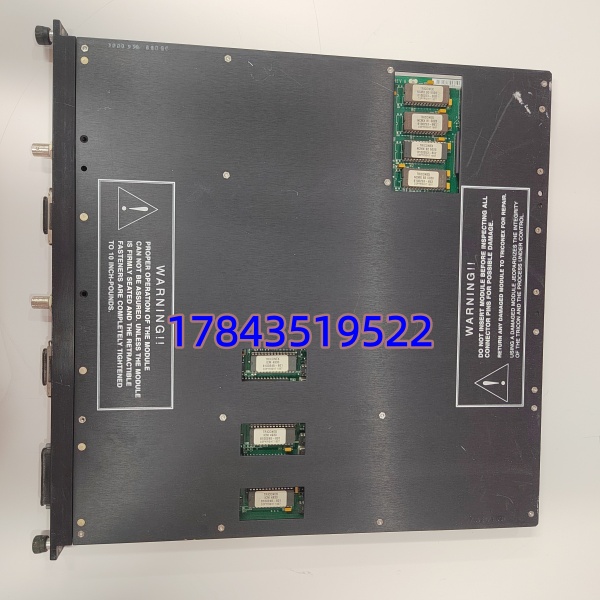

英维思 Triconex 4329 是 Trident 系列安全仪表系统（SIS）的核心网络通信模块，用于实现 Tricon 控制器之间、控制器与上位系统（DCS/SCADA）的实时数据通信。

模块配备双 BNC 以太网接口（NET1/NET2），兼容 IEEE 802.3 标准，传输速率 10Mbps，支持对等通讯、时间同步、TriStation 及 TSAA 协议。采用三重冗余（TMR）架构设计，符合 SIL3 安全等级，适用于石油、化工、电力等关键装置的紧急停车（ESD）、火检保护系统的数据传输场景。

关键技术规格

质量检测流程

1. 入库验收检测核验原厂装箱单、序列号，查询防伪信息；外观无划痕、锈蚀、变形；BNC 接口无松动、针脚无氧化；配件（说明书、合格证）齐全，防静电袋未拆封。
2. 上机功能测试使用 Triconex Trident 原厂测试机架，搭载 Tricon 控制器；通电自检，核查 PWR、RUN、ERR 指示灯状态；双网口通讯测试，模拟对等网络、时间同步数据交互；连续 24 小时带载运行，记录温升，出具测试报告。
3. 电气参数测试福禄克 115 万用表测电路通断；500V 摇表测绝缘电阻＞10MΩ；核验接地连续性，确保电气安全。
4. 固件配置核验读取 4329 模块固件版本并记录；备份网络配置文件；拍照留存面板开关位置，方便现场复刻。
5. 最终质检封装质检员签字确认所有检测项目；模块装入密封防静电袋，气泡膜包裹后入箱；粘贴 QC 合格标签及序列号，可提供检测视频 / 照片。

替换避坑指南

1. 固件版本不匹配新旧 4329 模块固件版本差异会导致协议不兼容，出现通讯中断、数据丢包。更换前读取原模块固件版本，采购时明确版本范围；版本不符可联系技术人员协助刷新固件。曾遇到现场更换后，DCS 持续报通讯超时，核查为固件版本不兼容导致。
2. 网络地址配置错误模块面板地址开关需与原模块一致，配置错误会导致网络冲突、控制器无法识别。更换前务必拍照记录开关位置，新模块上机前逐一核对；同机架多模块地址不可重复。
3. BNC 线缆接反NET1（内部网）与 NET2（外部网）接口功能不同，接反会导致内外网数据隔离失效。接线前核对接口标识，BNC 线缆需拧紧，避免接触不良；终端电阻仅在网络首尾节点设置。
4. 供电负载不足4329 模块功耗约 8W，若机架内模块过多，需核算总功耗，预留 20% 余量；电源容量不足会导致模块频繁重启、通讯中断。
5. 静电损伤模块模块内部芯片对静电敏感，干燥环境下未做防护易击穿。拆装全程佩戴防静电手环，操作区域铺防静电垫；曾有工程师无防护操作，通电后模块烧毁，造成损失。
