产品深度介绍

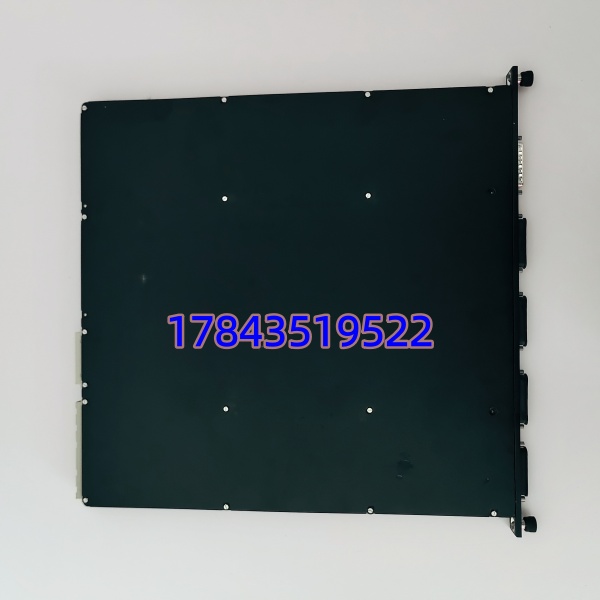

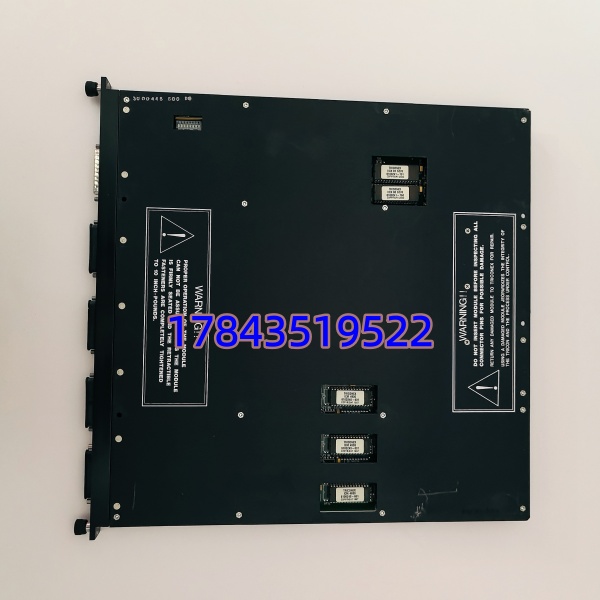

TRICONEX 4119A 是 Tricon 安全仪表系统（SIS）的增强型智能通信模块（EICM），作为系统对外通信的核心接口卡，负责 Tricon 控制器与第三方设备（DCS、HMI、PLC）的数据交互。模块集成4 路可配置串口与1 路隔离并口，支持 TriStation、Modbus RTU/ASCII 等协议，串口可灵活切换 RS-232/422/485 模式，且具备 500VDC 电气隔离，有效抵御工业现场干扰。广泛应用于石油化工、天然气、电力等关键流程工业的安全联锁系统，是保障 SIS 系统与上位机、下位机可靠通信的关键部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | 4119A（EICM Rev: B5） |
| 品牌 | TRICONEX（英维思 / Emerson） |
| 功能 | 多协议隔离通信，Tricon 系统接口卡 |
| 串口 | 4 路，RS-232/422/485 可软件配置 |
| 并口 | 1 路，Centronics 兼容，隔离型 |
| 隔离耐压 | 500 VDC，端口间电气隔离 |
| 支持协议 | TriStation、Modbus RTU/ASCII（主 / 从站） |
| 数据速率 | 串口最高 115.2 kbps，总带宽 57.6 kbps |
| 工作温度 | -40°C ~ +70°C，适配严苛工业环境 |
| 存储温度 | -40°C ~ +85°C |
| 尺寸 | 标准 Tricon 机架卡件规格 |
| 重量 | 约 4.0 kg |
| 适配系统 | Tricon V9、V10 及更高版本 SIS 系统 |
技术避坑指南
1. 串口模式配置错误
- 风险：RS-232/422/485 模式错配，导致通讯失败
- 避坑：配置前确认对端设备接口类型，4119A 串口需软件设置对应模式；现场曾有案例将 RS-485 设为 RS-232，导致数据收发异常，排查耗时半天。
2. 协议地址冲突
- 风险：Modbus 地址与网络内其他设备重复，通讯混乱
- 避坑：更换前查询网络内设备地址，为 4119A 分配唯一地址；主从站模式需匹配对端，避免主站与主站冲突。
3. 背板连接器脏污氧化
- 风险：接触不良导致通讯时断时续，系统报警
- 避坑：安装前用无水酒精擦拭背板针脚，晾干后再插入模块；潮湿环境下，氧化会加剧，曾有案例因接触不良导致 SIS 与 DCS 数据中断。
4. 静电防护不到位
- 风险：静电击穿模块通讯芯片，通电后无信号
- 避坑：全程佩戴防静电手环，模块取出后放置在防静电袋上；冬季干燥环境下，人体静电可达数千伏，必须严格防护。
