描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 输出通道 | 8 路，非隔离，共回路，DC 耦合 |
| 输出信号 | 4–20 mA (支持 + 6% 超量程至 21.2mA) |
| 分辨率 | 12 位 |
| 输出精度 | <0.25% 满量程 (0–60°C) |
| 架构 | 三重模件冗余 (TMR) |
| 表决机制 | 三通道数据表决，选健康通道驱动输出 |
| 故障切换 | 支路故障切换时间 < 10 ms |
| 回路供电 | 外部 24–42.5 V DC (支持冗余 PWR1/PWR2) |
| 过压保护 | 连续 +42.5 V DC |
| 功耗 | < 20 W |
| 工作温度 | 0°C ~ +60°C |
| 诊断功能 | 开路检测 (LOAD 灯)、自校准、通道诊断 |
| 安全等级 | 符合 IEC 61508, SIL 3 |

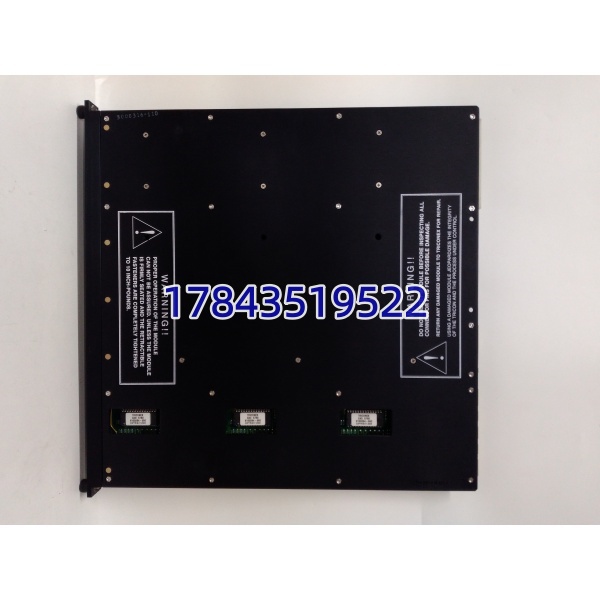

英维思 3805E
产品深度介绍
英维思 3805E 是 Tricon 安全系统的核心 TMR 模拟量输出模块，专为紧急停车系统 (ESD)、火气系统 (FGS) 等安全关键场景设计。模块采用三重冗余架构，数据经三取二表决后输出，任意单路故障不影响输出，满足最高 SIL 3 安全等级。每通道自带电流回检与开路监测，实时验证输出精度，故障时自动点亮指示灯并触发系统报警。作为已停产的核心备件，3805E 是石油化工、电力等行业老旧 Tricon 系统维持运行的关键，用于驱动调节阀、切断阀、定位器等执行机构，确保危险工况下的安全动作。

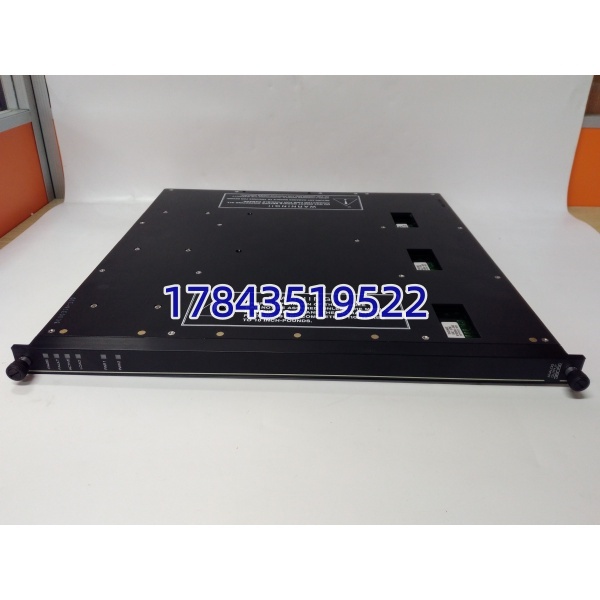

英维思 3805E
应用场景与行业案例
典型应用场景：
- 石油化工 — ESD 紧急停车系统。输出 4-20mA 信号控制紧急切断阀，在超温、超压等危险时快速关断，防止事故扩大。
- 油气开采 — 井口安全控制系统。用于海上平台 / 陆上终端，控制安全阀、节流阀，实现高低压、火灾、泄漏等安全联锁。
- 电力发电 — 锅炉安全保护 (BMS)。驱动燃料阀、引风机执行机构，保障燃烧安全，避免炉膛爆燃等重大事故。
- 炼油 / 化工 — 反应器 / 压缩机控制。精准调节工艺参数，TMR 架构确保连续生产，杜绝非计划停车。
- 长输管线 — 站场安全系统。控制管线截断阀，在泄漏、破裂时自动隔离，保护生态与公共安全。真实案例：某大型炼化厂的常减压装置 ESD 系统，采用 12 块 3805E 控制关键切断阀。服役第 10 年，其中 1 块模块的通道 3 出现输出漂移（超 0.5%），导致加热炉燃料阀控制不稳，存在安全隐患。因原厂停产，紧急调货 3805E 备件。到货后执行严格测试：TMR 表决验证、4-20mA 精度校准、开路 / 短路保护测试、24 小时带载老化。在线热插拔替换后，系统恢复 ±0.1% 级精度。客户将剩余同批次模块全部列入预防性更换计划 —— 对 SIS 系统而言，3805E 的稳定输出直接关系装置安全与千万级损失。
