描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 输出通道数量 | 8 路独立模拟输出通道 |
| 标准输出信号 | 4–20 mA 电流信号，可编程量程切换 |
| 信号分辨率 | 12 位 DA 转换 |
| 输出精度 | 全量程＜0.25%，三重中值表决抑制单点漂移 |
| 安全认证等级 | IEC 61508 SIL3，满足 ESD 紧急停车系统规范 |
| 核心硬件架构 | TMR 三重模块冗余，三路独立电路表决输出 |
| 单通道负载上限 | 每通道最大 100 mA，模块总输出 2 A |
| 供电规格 | 机架背板统一 24 VDC 供电 |
| 核心功能 | 断线诊断、输出短路闭锁、故障安全状态可组态 |
| 系统兼容版本 | Tricon 系统固件 V11.0 及以上、Trident V3.0+ |
| 环境工作温度 | -20 ℃ ~ +70 ℃，无冷凝防爆机柜适配 |
| 安装特性 | 支持机架带电热插拔，无需整机停机 |
| 配套组态软件 | TriStation 1131，符合 IEC 61131-3 标准 |
| MTBF | ＞140,000 小时 |
| 外形净重 | 0.65 kg，标准 Tricon 机架插槽尺寸 |
产品深度介绍

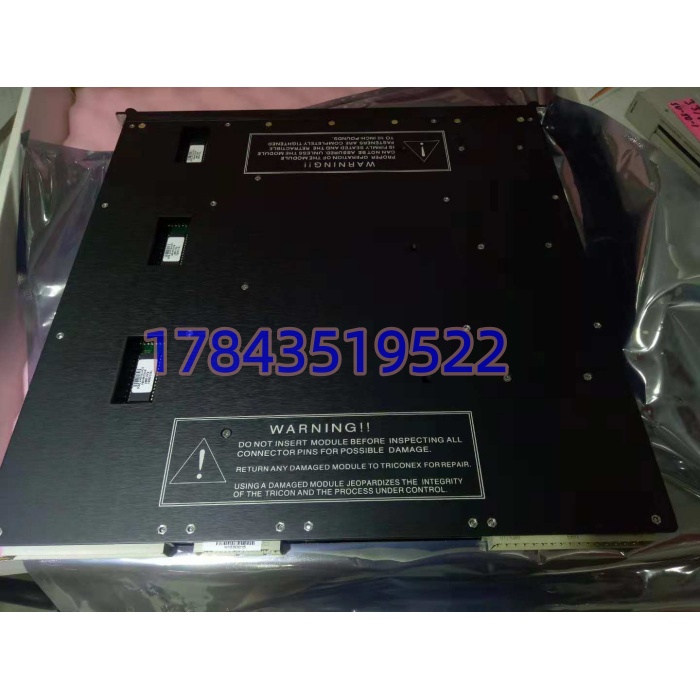

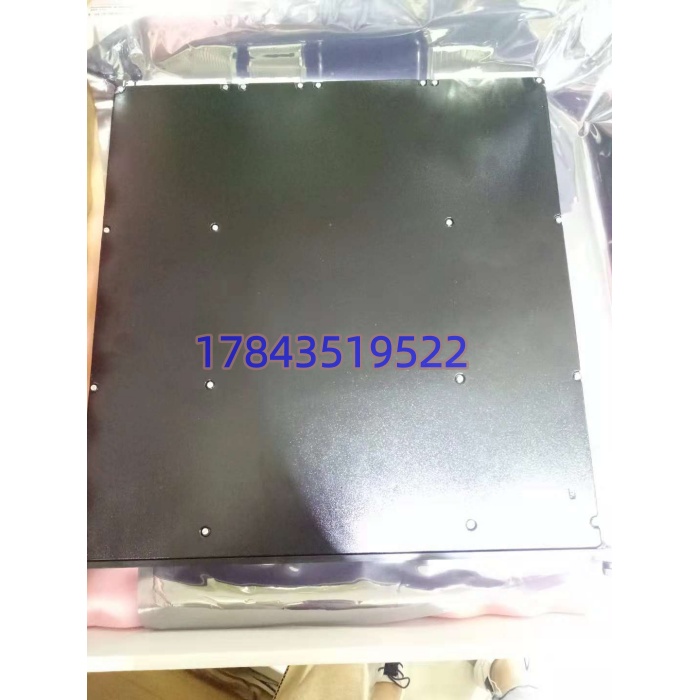

TRICONEX 3805E 是 Tricon 安全仪表系统专用 8 通道模拟输出卡件，依托三重硬件冗余 TMR 架构，专门用于化工、油气、电厂 ESD 紧急停车回路、锅炉压力 / 流量调节阀闭环控制。国内炼化装置、长输管线、化肥厂存量安全系统大量配套，负责下发 4–20mA 调节指令，是保障装置安全联锁、避免超压爆炸的核心执行备件。
路独立运算电路实时做中值表决，单一路驱动电路损坏不会造成输出误动作，完全规避普通单路 AO 卡单点失效风险。硬件自带全程回路诊断，能实时识别信号线断线、现场调节阀线圈短路，故障信息同步上传上位 TriStation 软件。支持组态故障安全模式，可设置失电 / 故障时阀门关断或全开，匹配不同工艺安全逻辑。整机无风扇密封结构，炼化高温粉尘机柜可长期连续运行；出库全部接入完整 Tricon 冗余仿真机架 24 小时带载老化，完整校验三重表决、通道输出精度、热插拔功能，筛除隐性电路板故障。
常见问题解答
- 老哥，3805E 单通道电路损坏会不会导致调节阀误动作？不会。TMR 三路独立输出电路做中值表决，单一路硬件故障输出会自动取另外两路正常数值，不会跳变。我在炼化厂见过一块 3805E 单通道运放损坏，其余两路正常，调节阀全程无波动，仅上位报通道诊断告警，不影响工艺运行。
- 更换 3805E 需要停机吗，能不能热插拔？标准 Tricon 冗余机架架构下可不停机热插拔；但单控制器无冗余机架，更换前必须把对应 8 路调节阀切至手动、闭锁输出回路再拔板。带电插拔虽硬件支持，但冬季干燥车间静电容易击穿背板总线芯片，建议尽量短时停机操作。
- 新旧固件版本不一致上机，会出现什么故障？老固件 V10 版本不识别 3805E，插架后模块持续报 OK 红灯闪烁，全部通道无输出；V11.2 和 V11.5 跨版本混用会出现输出小幅漂移、诊断告警误报。拆机前记录系统固件版本，下单同步告知，可提前匹配对应固件。
- 换新 3805E 后，需要重新整定调节阀 PID 参数吗？不需要。调节参数全部存储在 Tricon 主控 CPU 内，模块仅负责信号输出，单独更换本卡无需重新整定回路。但拆装前务必导出 TriStation 完整工程备份，防止总线识别异常丢失通道组态。
- 怎么区分全新原装和翻新维修板，有检测凭证吗？入库核验机身原厂序列号、正面 TRICONEX 镭射标识；500V 摇表做通道绝缘测试，8 路全量程模拟负载校验输出精度，出库附带完整测试报告与通电实拍视频。翻新件存在电路板补焊、金手指磨损、外壳磕碰划痕，入库全检筛除，支持远程视频开箱、通电验货。
- 质保多久，接线短路烧毁能保修吗？全新原装质保 12 个月。人为接线正负极短路、未佩戴防静电手环拆装击穿驱动电路、长期超 70℃高温工况造成损坏不在质保范围；发货附带防静电操作、调节阀屏蔽线单端接地规范提示。
- 一块 3805E 最多控制几台调节阀门？硬件固定 8 路独立 4–20mA 输出通道，单台模块最多驱动 8 台线性调节阀；现场调节点位超过 8 路，需增配第二块 3805E 扩展，无法通过软件扩容通道数量。
