产品深度介绍
TRICONEX 3805E 是 Tricon 安全系统专用三重冗余模拟输出卡件，完全遵循 TMR 三通道独立运算、三取二表决容错架构，满足石化、油气、电厂高危工况 SIL3 安全等级要求。卡件搭载三组互不干扰的信号转换电路，单通道故障不影响整体输出，通道故障切换时间小于 10ms，内置实时自诊断电路，实时监测输出短路、断线、超量程、内部通道异常。标准 8 路 4–20mA 电流输出，适配现场气动调节阀、液压执行器、变频调节单元，支持 ±6% 超量程输出。硬件原生支持背板在线热插拔，更换卡件无需整架停机、无需中断工艺控制回路，老旧 Tricon 机柜改造无需更换背板框架，直接替换故障卡件即可恢复安全调节回路，大幅缩短装置检修停机时长。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | TRICONEX 3805E |
| 系统适配 | Tricon V9、Trident 全系列安全控制器 |
| 输出通道 | 8 路独立模拟电流输出 |
| 标准输出信号 | 4–20mA DC，支持 + 6% 超量程 |
| 转换分辨率 | 12 位数字模拟转换 |
| 全量程精度 | ±0.25% FSR（0~60℃工作区间） |
| 安全架构 | TMR 三重独立通道，三取二表决容错 |
| 故障切换速度 | 通道失效切换＜10ms |
| 外部供电 | 24–42.5VDC 冗余外部电源，单卡最大 1A |
| 背板供电 | Tricon 机架背板专用总线供电 |
| 热插拔能力 | 原生支持机架背板带电更换 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | 面板 IP20，机柜内部安装 |
| 抗震标准 | IEC60068 工业振动、冲击认证 |
| 安全认证 | IEC61508 SIL3 |
| 面板指示灯 | PWR 电源、OK 运行、FAULT 故障、CH 通道告警灯 |
| 整机重量 | 约 0.8 kg |

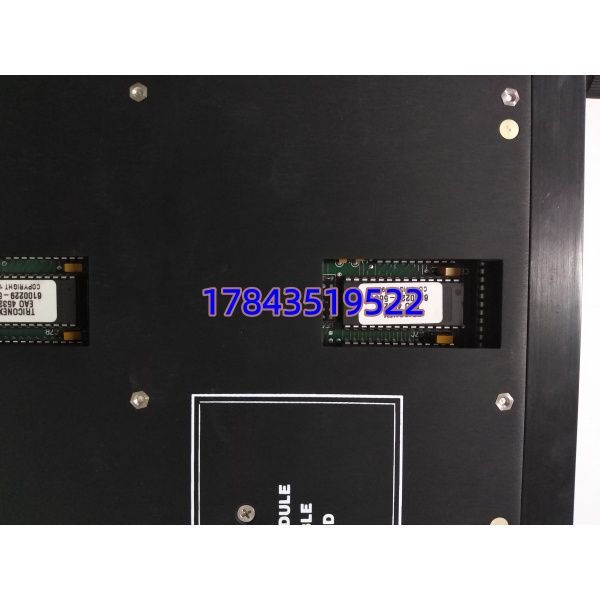

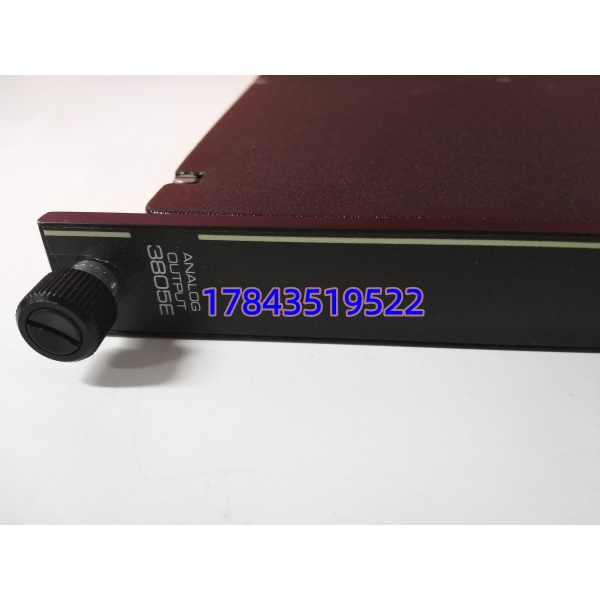

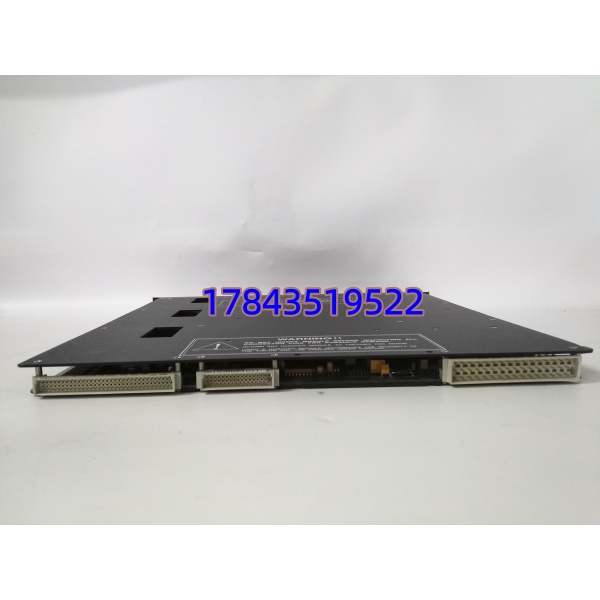

TRICONEX 3805E
常见问题解答
Q1：TRICONEX 3805E 支持热插拔，更换时需要停机吗？A：硬件层面支持机架带电插拔，单卡更换不会中断其余回路控制；但高危化工、油气装置规范要求提前投工艺旁路、屏蔽 ESD 联锁，做好工艺防护再操作，防止单通道波动触发跳车。拆装全程必须佩戴防静电手环，平缓插拔减少瞬时冲击。
Q2：3805E 和 3806E 模拟输出卡可以直接替换通用吗？A：背板插槽外形一致，但通道数量、TMR 输出驱动电路、固件授权完全不兼容。3805E 为 8 路 4–20mA 标准输出，3806E 为多路电压型输出，直接替换会出现通道识别缺失、调节逻辑失效，采购必须严格匹配 3805E 完整型号。
Q3：现场 4–20mA 模拟回路布线最容易踩哪些坑？A：一是屏蔽线缆两端同时接地，高低温振动工况下阀位持续漂移；二是多路输出回路公共地线短接，通道之间互相串扰；三是负载电阻超出卡件驱动上限，输出达不到 20mA 满量程。之前炼化装置多路 AO 共地，调节阀频繁抖动，重新独立布线后恢复稳定。
Q4：3805E 原厂持续量产，全新库存件运行稳定性可靠吗？A：原厂海外期货交期 8–12 周，市面现货均为全新闲置工业库存，原厂防静电包装完整未拆封。入库执行全套严苛质检：500V 绝缘电阻测试、72 小时 8 通道满载模拟输出拷机、Tristation 软件三通道表决全功能验证，附带纸质检测报告，发货起提供 12 个月硬件质保。翻新维修板电路板存在多处补焊、电解电容老化发黄，收货可索要正反面高清实拍图核验原装成色。
Q5：Tricon 系统固件版本不匹配会引发什么调节故障？A：低版本 Tristation 软件无法完整识别三重 TMR 通道表决逻辑，单通道故障时无法自动切换，甚至 8 路输出全部失效。两种解决方式：现场升级配套系统固件包；下单时同步提供现场 Tricon 软件版本，我们预装适配固件库存卡件，省去现场停机调试工时。
