描述
产品深度介绍
TRICONEX 3805E 是 Tricon 安全仪表系统（SIS）的高性能 8 通道模拟输出模块，采用 TMR 三重模块化冗余架构，专为石油化工、电力、天然气等高危行业的安全关键控制场景设计。模块接收控制器数字信号，转换为 4-20mA 标准模拟量输出，驱动调节阀、变频器、阀门定位器等现场执行机构，实现工艺过程的闭环控制与安全联锁。
作为安全系统核心 IO 部件，3805E 具备12 位高精度、＜0.25% 满量程误差，内置输出短路、过载、过压保护电路，支持在线诊断与故障报警。TMR 三重冗余设计确保单通道 / 单电路故障不影响整体输出，满足 IEC 61508 SIL3 安全等级要求，是保障连续生产与设备安全的关键部件。

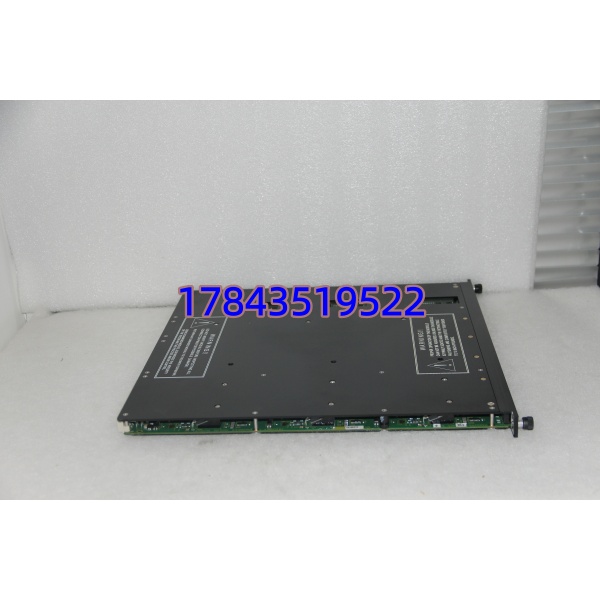

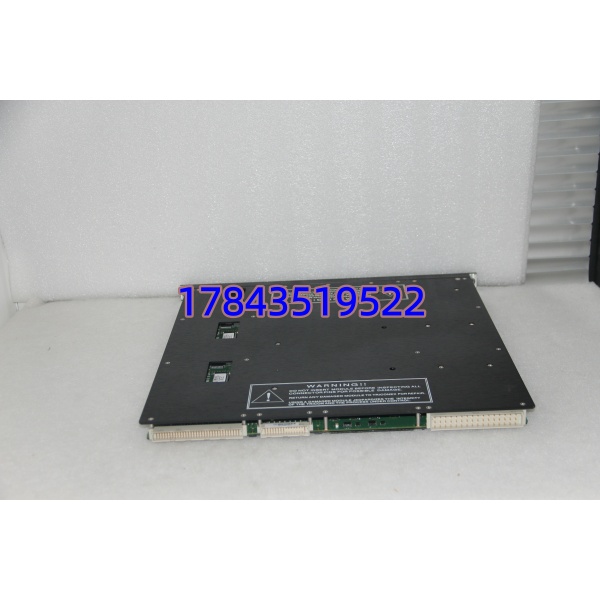

3805E.
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 8 路独立模拟输出 |
| 输出信号 | 4-20mA（支持 ±6% 超量程，0-21.2mA） |
| 分辨率 | 12 位 |
| 输出精度 | ＜0.25% FSR（满量程） |
| 负载能力 | 最大 500Ω（24VDC 供电） |
| 冗余架构 | TMR 三重模块化冗余 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -20℃ ~ +70℃ |
| 隔离特性 | 通道间共地返回，DC 耦合 |
| 保护功能 | 短路、过载、过压、反极性保护 |
| 认证 | IEC 61508 SIL3、ATEX、CE |
| 尺寸（长 × 宽 × 高） | 260mm × 122mm × 25mm |
| 重量 | 0.5kg |
| 安装方式 | Tricon 机架标准槽位，支持热插拔 |

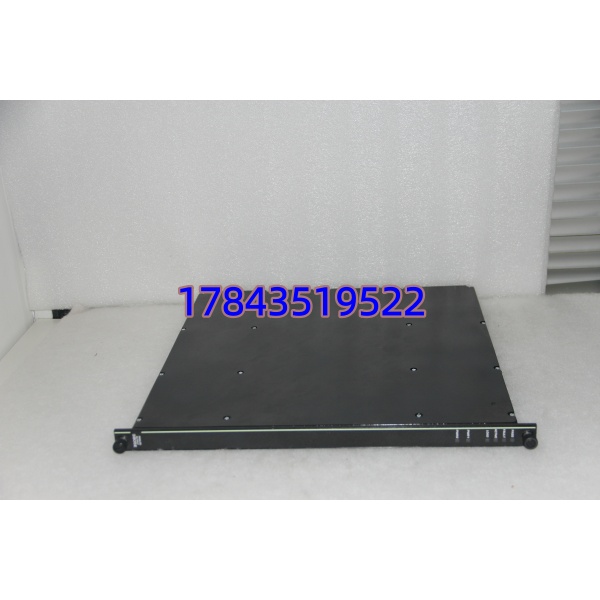

3805E.
质量检测流程
- 入库验收检测
- 来源追溯：核验原厂装箱单、序列号、报关单
- 防伪识别：官网查询序列号，防伪标签完整
- 外观检查：无腐蚀、划痕、维修痕迹，电路板无烧蚀
- 附件核对：原厂说明书、合格证、保修卡齐全
- 上机功能测试
- 测试环境：Tricon Tricon V10 系统原装测试机架
- 通电自检：LED 状态正常，无报错
- 通道精度：8 路输出全量程（4-20mA）测试，误差＜0.25%
- 冗余验证：TMR 三重冗余切换测试，单路故障不影响输出
- 负载测试：满负载连续运行 24 小时，输出稳定无漂移
- 生成 Test Report 测试报告，附运行日志与精度曲线
- 电气参数测试
- 绝缘电阻：500V 摇表测试＞10MΩ
- 接地连续性：＜0.5Ω
- 输出负载：500Ω 负载下，输出精度不变
- 固件与配置验证
- 读取固件版本，适配 Tricon 系统 V9.0 及以上版本
- 备份配置参数，存档通道设置与冗余配置照片
- 最终质检与包装
- 质检员签字确认，贴附 QC Passed 合格标签
- 防静电袋密封，气泡膜包裹后装入加厚纸箱
- 附质检报告、合格证，全程可追溯
技术避坑指南
1. 负载电阻不匹配（高频翻车）
- 问题：现场执行器负载＞500Ω，导致输出电流不足、控制精度差
- 避坑：
- 采购前测量执行器负载电阻，确保≤500Ω
- 负载超限时，加装信号隔离器或更换低负载执行器
- 案例：某石化项目负载 600Ω，输出仅 18mA，更换隔离器后恢复正常
2. 故障安全模式配置错误
- 问题：模块故障时输出保持模式误设为归零，导致阀门误关、工艺中断
- 避坑：
- 关键阀门（如进料阀）故障安全设为保持，非关键设为归零
- 组态时逐通道核对，下载前二次确认
- 测试时模拟模块故障，验证输出状态符合工艺要求
3. 热插拔操作不规范
- 问题：带电插拔时用力过猛，损伤背板连接器针脚，导致通讯中断
- 避坑：
- 热插拔需垂直用力，禁止左右晃动
- 插拔前确认模块解锁，卡扣完全松开
- 冬季干燥环境先释放静电，避免静电击穿内部芯片
4. 冗余电源配置缺失
- 问题：单电源供电，电源故障导致模块停机，安全联锁失效
- 避坑：
- SIS 系统必须配置双电源冗余，3805E 分属不同电源回路
- 定期进行电源切换测试，确保故障时无缝切换
- 电源负载预留 20% 余量，避免过载保护动作
