描述
产品深度介绍

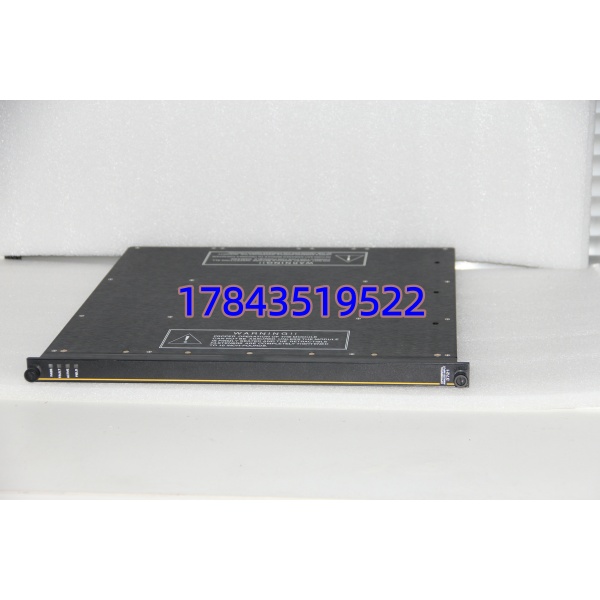

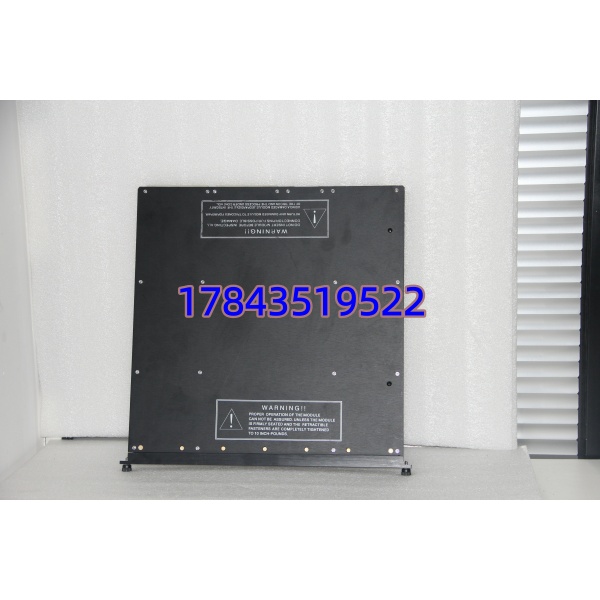

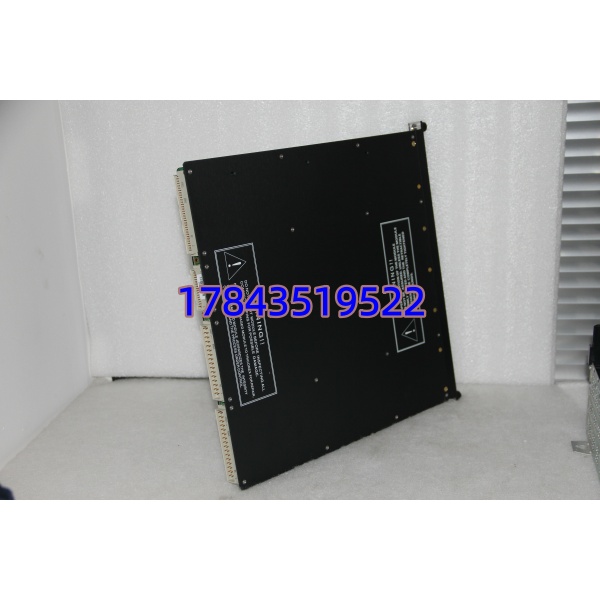

Triconex 3721 是施耐德电气旗下 Triconex 品牌推出的32 通道差分模拟输入模块，属于 Tricon v9/v10 安全仪表系统 (SIS) 的核心 I/O 组件。专为石油化工、电力、油气等高风险行业设计，用于精准采集温度、压力、流量、液位等现场模拟信号，为安全联锁与过程控制提供可靠数据。
作为安全级采集模块，3721 采用三重模块冗余 (TMR) 架构，三个独立处理器同步运算，通过 “三取二” 表决机制确保单点故障不影响系统运行。模块支持 0-5V 或 ±5V 差分输入，分辨率可编程为 12 位 / 14 位，具备过压保护与自诊断能力，支持热插拔，适配 Tricon 全系列机架，是工业安全监测与容错控制的关键备件。
3721.
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | Triconex 3721 |
| 通道数 | 32 通道（差分直流耦合） |
| 输入电压范围 | 0–5V DC 或 -5–+5V DC（可编程） |
| 分辨率 | 12 位 / 14 位（软件配置） |
| 精度 | ±0.15% 满量程（0°C 至 60°C） |
| 采样更新率 | 10 ms |
| 共模抑制 | -85 dB（DC–100 Hz） |
| 过载保护 | 150V DC/115V AC 连续 |
| 冗余架构 | 三重模块冗余 (TMR) |
| 安全认证 | IEC 61508 SIL3，TÜV 认证 |
| 工作温度 | -20°C 至 +60°C |
| 尺寸 (高 × 宽 × 深) | 408 mm × 22 mm × 400 mm |
| 重量 | 2.06 kg |
3721.
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 确认系统处于安全状态，切断 Tricon 机架总电源及 UPS。
- 等待 5 分钟释放电容余电，防止电击。
工具准备：
- 防静电手环、防静电垫
- PH1 十字螺丝刀、万用表
- 标签纸、记号笔、手机（拍照记录）
备份工作：
- 导出 Tricon 系统配置至 U 盘与云端。
- 拍照记录旧模块接线端子、跳线设置及槽位编号。
阶段二：拆卸旧模块（15 分钟）
- 断开接线：按标签逐一拆卸传感器差分线缆，避免拉扯损坏端子。
- 释放固定：按压模块上下卡扣，垂直拔出模块。
- 检查背板：清理针脚灰尘，确认无弯曲、氧化或烧蚀痕迹。
⚠️ 注意：保留旧模块配置标签，拍照存档后再清理。
阶段三：安装新模块（15 分钟）
- 静电防护：佩戴手环，从防静电袋取出模块。
- 配置复刻：对照照片设置输入电压范围、分辨率及通道滤波参数。
- 插入机架：对准槽位垂直按压，卡扣锁定到位，确认模块与机架平齐。
- 恢复接线：按标签还原差分线缆，端子螺丝扭矩控制在 0.5N・m。
自检清单：
- 输入范围与分辨率设置无误
- 差分接线无松动、无错接
- 模块固定牢固、无倾斜
阶段四：上电测试（20 分钟）
- 上电前检查：测量机架供电电压（24V DC ±10%），确认无短路。
- 模块启动：单独给机架上电，观察 PASS 绿灯常亮、无 FAULT 红灯报警。
- 软件配置：通过 TriStation 软件扫描模块，核对固件版本与通道参数。
- 功能验证：模拟标准电压信号，测试通道读数精度与稳定性。
- 长期监测：系统运行 30 分钟无报警，记录序列号与更换日期。
⚠️ 常见问题：信号漂移优先检查差分接线屏蔽层接地；FAULT 灯闪烁需核对固件版本兼容性。
3721.
常见问题解答 (FAQ)
Q1: 3721 模块支持热插拔吗？A: 支持。Tricon 系列 I/O 模块均支持在线热插拔，更换时无需停机，不影响其他通道运行。操作时注意静电防护，避免在带电状态下触碰背板针脚。
Q2: 这个模块是安全级的吗？有认证吗？A: 属于SIL3 安全级模块，通过 TÜV 认证，符合 IEC 61508 与 IEC 61511 标准。适用于紧急停车、火气检测、锅炉保护等安全仪表系统，平均危险故障间隔时间（MTBF）超 100 万小时。
Q3: 3721 和 3700、3701 有什么区别？可以替换吗？A: 三者均为 Tricon 系列模拟输入模块，核心差异在通道数与输入类型：
- 3721: 32 通道差分输入，0-5V/±5V，高精度
- 3700: 16 通道单端输入，0-10V，基础型
- 3701: 16 通道差分输入，4-20mA，电流型
不能直接替换，需匹配系统槽位、程序配置及传感器信号类型。
Q4: 更换模块后需要重新配置参数吗？A: 同型号直接替换无需重配参数，模块会自动从机架加载配置。若涉及固件升级，需核对版本兼容性，必要时重新下载配置，耗时约 30 分钟。
Q5: 质保期多久？售后有保障吗？A: 提供12 个月质保（自发货日起），覆盖硬件非人为故障。质保期内出现功能异常，可免费维修或更换；支持远程技术协助，提供测试报告与序列号溯源服务。
Q6: 如何辨别模块是全新原装还是翻新？A: 全新原装可提供：
- 原厂防静电袋、装箱单与出厂合格证
- 序列号可在施耐德官网查询生产日期
- 无划痕、无维修痕迹、接口针脚全新无氧化
- 完整的入库与功能测试记录，可提供视频验证
