产品深度介绍
英维思 Triconex 3704E 是 Triconex 3700 系列的高密度模拟量输入模块，专为石油、化工、电力等行业的安全仪表系统（SIS/ESD）设计。模块提供 64 点电压信号采集，支持 0-5V 或 0-10V 输入，采用 DC 耦合公共端设计，具备超限（+6%）检测能力。
作为停产型号，3704E 凭借TMR 三重冗余架构和SIL3 安全认证，在现役 Triconex 安全系统中广泛使用。模块支持自诊断与故障表决，确保单点故障不影响系统运行，是大型装置安全联锁的核心 IO 部件。

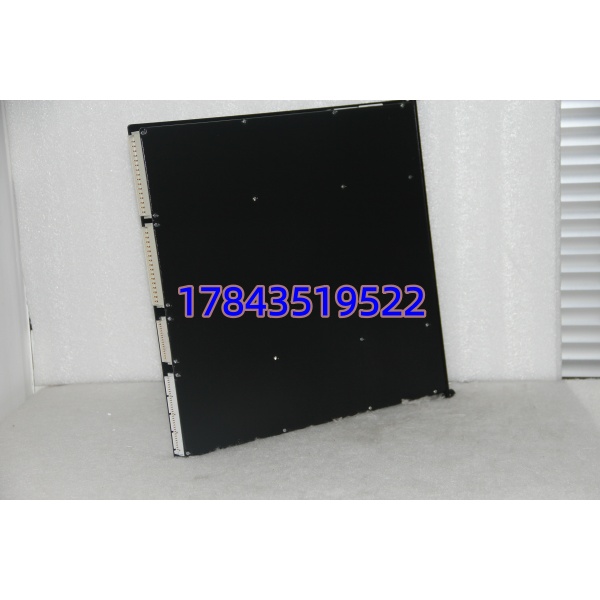

3704E
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | 3704E |
| 通道数量 | 64 路高密度模拟输入 |
| 输入信号 | 0-5VDC / 0-10VDC（可配置） |
| 输入类型 | 公共端、DC 耦合、支持 + 6% 超限 |
| 分辨率 | 16 位 |
| 隔离电压 | 1500V RMS（现场侧与逻辑侧） |
| 供电电源 | 24VDC ±10% |
| 功耗 | 约 5W |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸 | 273 × 213 × 25 mm |
| 重量 | 1.29 kg |
| 安全等级 | SIL3（IEC 61508） |

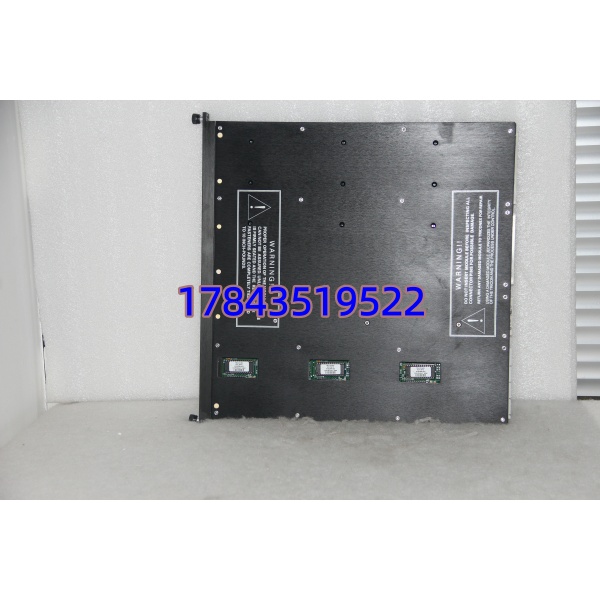

3704E
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 申请停机，确认 SIS 系统处于安全状态
- 断开 Triconex 机架总电源，等待 5 分钟放电
- 佩戴防静电手环，在防静电垫操作
工具清单
- 十字螺丝刀 (PH1)
- 万用表（测电压 / 通断）
- 手机（拍照记录接线与 DIP 开关）
阶段二：拆卸旧模块（15 分钟）
- 拆除模块前盖，逐线拍照记录 64 通道接线端子
- 松开端子螺丝，取出所有线缆并标记通道号
- 按压模块底部卡扣，垂直拔出模块
- 检查背板连接器针脚，无弯曲、无氧化
阶段三：安装新模块（15 分钟）
- 核对新模块型号为 3704E
- 对照旧模块照片，设置 DIP 开关（输入量程：0-5V/0-10V）
- 垂直对准背板连接器，平稳推入至卡扣 “咔哒” 锁定
- 按标记恢复 64 通道接线，端子螺丝扭矩约 0.5N・m
- 自检：模块无倾斜、接线牢固、无工具遗留
阶段四：上电测试（20 分钟）
- 测量供电电压为 24VDC，确认无短路
- 单独给机架上电，观察 LED 状态：
- 绿灯常亮：正常运行
- 红灯闪烁：故障，需排查接线或配置
- 连接 Triconex 配置软件，读取模块信息，核对固件版本
- 下载通道配置，测试 64 通道电压信号，误差应 <±0.1%
- 空载运行 30 分钟，无报警即完成更换

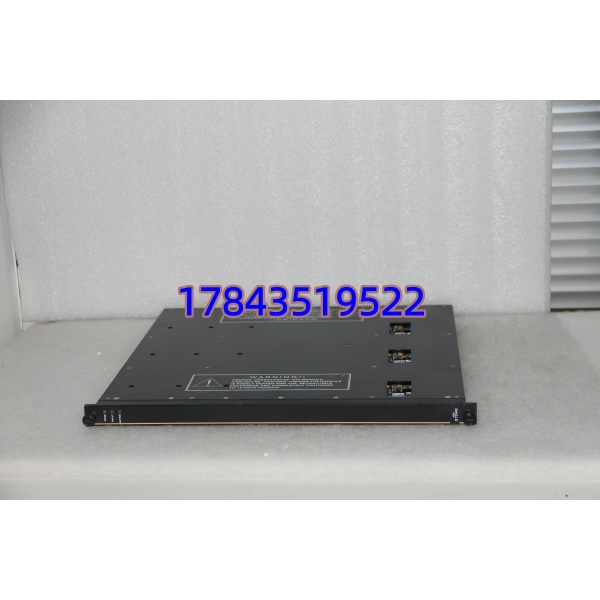

3704E
常见问题解答 (FAQ)
Q1：3704E 和 3703E 有什么区别？
A：核心差异在通道数与隔离方式：
- 3703E：16 通道、隔离型、支持 0-5V/0-10V
- 3704E：64 通道、公共端 DC 耦合、高密度、支持 + 6% 超限3704E 适合大规模电压信号采集，3703E 适合需电气隔离的场景。
Q2：这个模块支持热插拔吗？
A：不支持。3704E 是 Triconex SIS 系统的核心 IO 模块，更换必须断电。强行热插拔可能导致背板损坏、模块烧毁，甚至安全联锁误动作。需在线更换时，建议配置冗余机架。
Q3：3704E 有替代型号吗？
A：原厂无直接替代型号，升级需更换整套 3700 系列机架至 Triconex newer 系列。我们有原装 3704E 库存，适合老系统备件替换，避免整体改造。
Q4：更换后通道读数漂移是什么原因？
A：常见 3 个原因：
- 量程配置错误：DIP 开关未对应 0-5V/0-10V，需重新设置
- 接线干扰：模拟信号线缆未屏蔽或屏蔽层接地不良，需整改
- 超限检测触发：输入超出 + 6% 范围，模块自动标记故障
Q5：质保多久？是翻新件吗？
A：我们提供12 个月质保。所供 3704E 为全新原装库存（New Surplus），非翻新件。可提供：
- 原厂未拆封防静电袋照片
- 序列号（可在英维思系统查询）
- 入库检测报告与上机测试视频
