描述
产品深度介绍

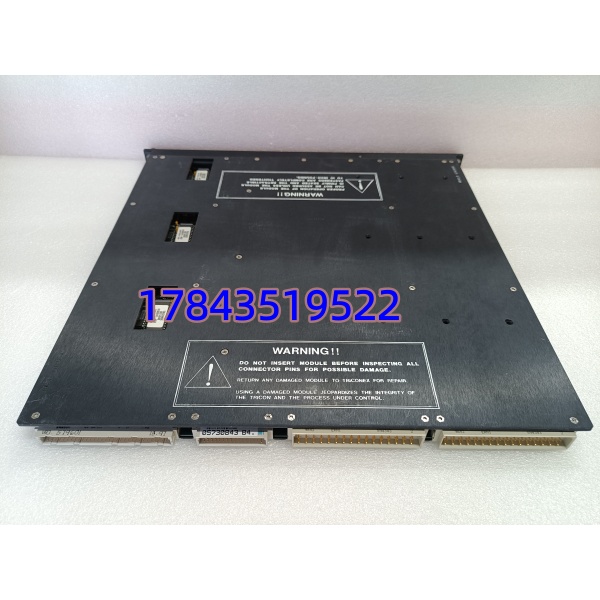

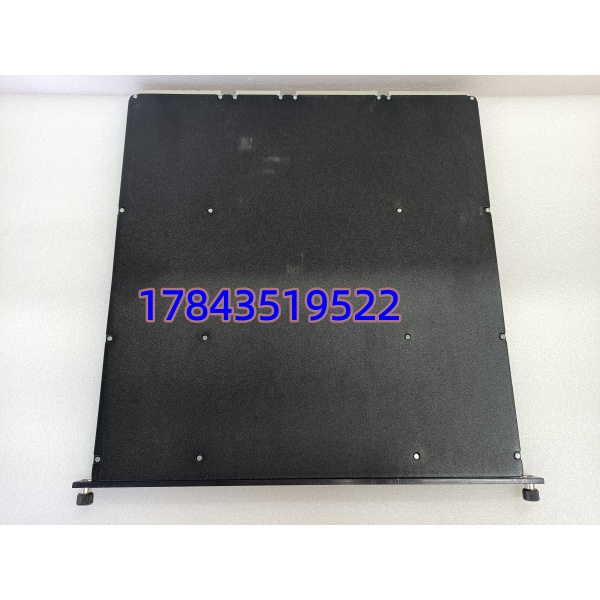

TRICONEX 3704E 是施耐德电气旗下 Triconex 品牌推出的高密度 TMR 模拟量输入模块，专为 Trident 安全仪表系统（SIS）设计，用于石油、化工、电力等关键行业的紧急停车（ESD）、安全联锁与过程参数监控。
采用三重模块化冗余（TMR）架构，三通道独立采集并表决数据，单点故障不影响系统运行，达到IEC 61508 SIL3安全等级。提供64 路共用模拟输入，软件可选 0-5V 或 0-10V 量程，12 位分辨率，精度高达 ±0.25% FSR。支持热插拔，在线更换不中断系统运行，内置全面自诊断，PASS/FAULT/ACTIVE 指示灯实时显示状态
关键技术规格
| 参数项 | 技术详情 |
|---|---|
| 型号 | 3704E |
| 品牌 / 制造商 | TRICONEX（Schneider Electric） |
| 冗余架构 | 三重模块化冗余（TMR），3-2-0 容错 |
| 安全等级 | TÜV 认证 IEC 61508 SIL3 |
| 输入通道 | 64 路共用模拟量输入 |
| 输入量程 | 0-5V 或 0-10V（TriStation 软件可选） |
| 分辨率 | 12 位 |
| 精度 | 0°C~60°C 范围内，＜0.25% FSR |
| 更新速率 | 75ms |
| 输入保护 | 150VDC/115VAC 连续过压保护 |
| 通道隔离 | 支路间隔离 200kΩ（典型） |
| 工作温度 | -40°C ~ +85°C |
| 功耗 | 约 5W |
| 尺寸 | 273 × 213 × 25 mm |
| 重量 | 约 1.29 kg |
| 特性 | 热插拔、自诊断、LED 状态指示 |
质量检测流程
- 入库验收检测
- 核对型号 3704E、序列号与原厂标签一致；
- 铜质面板无划痕、金手指光亮无氧化、无维修痕迹；
- 原厂防静电袋、说明书、合格证齐全。
- 上机功能测试
- 测试环境：Trident 系统机架 + TriStation 1131 软件；
- 通电自检：三通道 PASS 灯常亮，无 FAULT 报警；
- 精度测试：输入 0-5V/0-10V 标准信号，误差＜0.25% FSR；
- 冗余表决测试：模拟单通道故障，系统自动切换无中断；
- 稳定性测试：连续 48 小时运行，数据无漂移、无报错，生成测试报告。
- 电气参数测试
- 绝缘电阻：输入通道与面板间＞20MΩ（500V 摇表）；
- 功耗测试：5V DC 下电流≤1A，无异常发热；
- 过压保护测试：短时施加 150VDC，模块无损坏。
- 固件与配置验证
- 读取固件版本（常见 Vx.y.z），与 Trident 系统兼容；
- 配置备份：记录量程设置与通道参数。
- 最终质检与包装
- 质检员签字，贴 QC 合格标签；
- 防静电袋密封，配缓冲泡沫入箱；
- 附测试报告与质保卡。
技术避坑指南
- 量程配置错误
- 问题：现场信号为 0-10V，模块设为 0-5V，导致饱和失真；
- 避坑：用 TriStation 软件按现场传感器量程配置，下载后重启生效；
- 案例：曾有项目因量程不匹配，温度数据显示异常，重新配置后正常。
- TMR 冗余失效
- 问题：单通道故障后系统未切换，触发降级报警；
- 避坑：确保三通道固件版本一致，无通道被禁用；
- 警示：TMR 需三通道同步工作，禁用任一通道会丧失 SIL3 等级。
- 热插拔操作不当
- 问题：带电插拔导致背板浪涌，模块烧毁或通讯中断；
- 避坑：先在软件中禁用模块，再插拔；避免高峰负载时操作；
- 经验：热插拔虽支持，但频繁操作会缩短背板寿命。
- 信号干扰与接地不良
- 问题：数据跳变、噪声大，精度超标；
- 避坑：模拟信号用屏蔽双绞线，屏蔽层单端接地；远离变频器、电机等强干扰源；
- 数据：60Hz 干扰会导致误差增大，需合理布线。
- 固件版本不兼容
- 问题：模块固件过旧，与 Trident 系统软件不匹配，通讯异常；
- 避坑：替换前记录原固件版本，采购时明确兼容版本范围；
- 提示：大版本升级需同步升级系统固件，不可单独升级模块。
