产品深度介绍

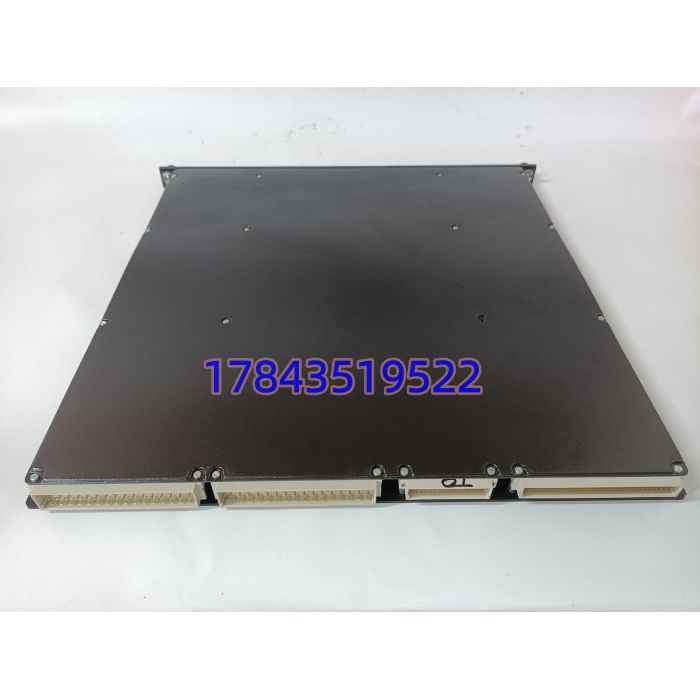

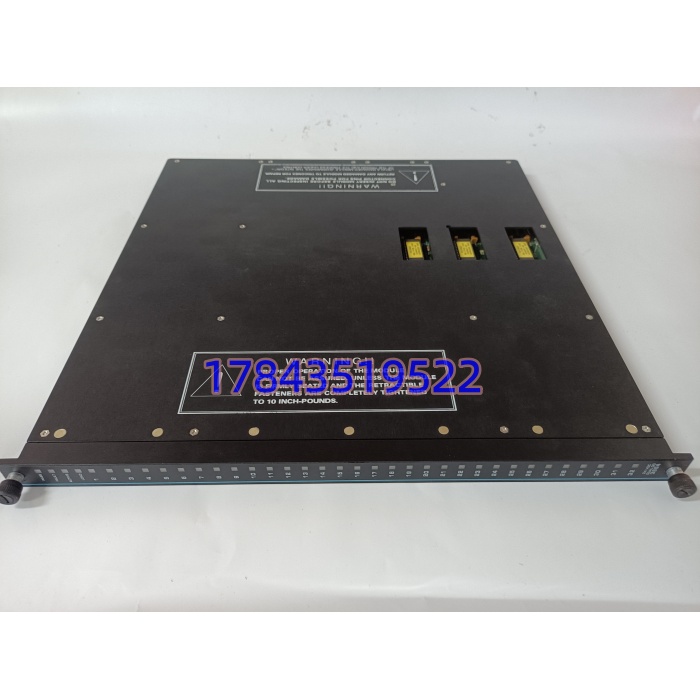

TRICONEX 3664 是施耐德旗下 TRICONEX 品牌的三重冗余数字输出模块，专用于 Tricon 安全仪表系统（SIS），是 ESD 紧急停车、BMS 燃烧器管理等安全关键系统的核心 I/O 部件。
模块采用 TMR 三重冗余架构与 2oo3 表决逻辑，符合 IEC 61508 SIL3 安全等级，单点故障不影响输出，故障时自动切换至安全状态。32 路高密度输出，每通道 2A 驱动能力，可直接驱动电磁阀、继电器等设备，支持热插拔，适配石油化工、电力、LNG 等高危行业。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 输出通道 | 32 路公共端输出 |
| 输出类型 | 固态继电器（SSR） |
| 额定电压 | 24VDC（范围 16–30VDC，最大 36VDC） |
| 单通道电流 | 2A 连续，10A 瞬态（10ms） |
| 响应时间 | ≤2ms |
| 隔离电压 | 1500VDC（通道间光电隔离） |
| 冗余架构 | TMR 三重冗余（2oo3 表决） |
| 安全等级 | IEC 61508 SIL3，TÜV 认证 |
| 诊断功能 | 电压回环诊断、短路 / 过载检测、LED 状态指示 |
| 功耗 | ＜10W（背板 + 5VDC 供电） |
| 工作温度 | -40°C ~ +85°C |
| 尺寸 / 重量 | 100×80×35mm / 约 0.5kg |
| 安装特性 | Tricon 标准机架，支持热插拔 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认系统切换至安全状态
- 断开控制系统电源（含 UPS），等待 5 分钟放电
- 佩戴防静电手环，在防静电垫操作
工具与备份：
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机
- 备份：导出程序至 U 盘 + 云端；拍照记录旧模块接线、DIP 开关 / 跳线位置
阶段二：拆卸旧模块（15 分钟）
- 移除模块前盖（卡扣式，轻按两侧取下）
- 逐根标记并拆卸接线，避免线缆拉扯
- 按压底部导轨卡扣，垂直拔出模块（保护背板针脚）
- 检查背板无弯曲、灰尘，用压缩空气清洁
阶段三：安装新模块（15 分钟）
- 核对型号为 3664，取出防静电袋
- 复刻旧模块配置：按照片设置 DIP 开关 / 跳线（地址、波特率、终端电阻）
- 对准背板连接器垂直插入，听到 “咔哒” 声确认卡扣到位
- 按标签恢复接线，端子螺丝扭矩约 0.5N・m，轻拉确认固定
自检清单：
- DIP 开关设置无误
- 接线完整无遗漏
- 模块卡扣锁定、无倾斜
阶段四：上电测试（20 分钟）
- 上电前：测量 24VDC±10%，确认无短路（+24V 与 GND 间＞10kΩ）
- 先给机架上电，观察 LED：绿灯常亮（RUN）正常，红灯闪烁（ERR）需排查
- 连接编程软件，扫描网络确认模块识别，核对固件版本
- 下载备份程序，切换至 RUN 模式，手动触发 I/O 点测试响应
- 系统运行 30 分钟无报警，记录更换信息至维护日志
⚠️ 常见问题：无法通讯检查 IP 与网线；ERR 灯常亮多为固件不匹配，需刷新固件
常见问题解答（FAQ）
Q1：TRICONEX 3664 支持热插拔吗？
A：支持。作为 SIS 系统专用 I/O 模块，3664 设计支持不停机热插拔，维护时可直接更换，不影响系统运行，大幅降低连续生产场景的维护风险。但操作仍需做好防静电措施，避免静电损坏模块。
Q2：3664 和 3663、3665 有什么区别？能直接替换吗？
A：核心差异在通道数，同系列可直接替换：
- 3663：16 路 DO，适合中小规模 I/O 需求
- 3664：32 路 DO（主流型号），平衡密度与通用性
- 3665：48 路 DO，高密度场景专用三者均为 TMR 架构、SIL3 等级，背板兼容，替换后软件自动识别，无需重编程序。
Q3：这个模块的质保期多久？
A：我们提供12 个月质保（自发货日起），覆盖硬件非人为故障与出厂缺陷。人为损坏（摔落、进水、静电击穿）、超规格使用（过压、超温）及不可抗力（雷击）不在质保范围内。可提供测试报告、序列号溯源，保障正品。
Q4：更换 3664 需要重新编程吗？
A：多数情况无需重编。同型号替换时，模块会自动从系统加载配置与程序。若涉及固件版本差异，需核对固件兼容性，必要时刷新固件，工作量约 30 分钟。建议更换前备份程序，避免意外丢失。
Q5：3664 适用于哪些行业场景？
A：专用于安全关键型工业场景，核心适配：
- 石油化工：ESD 紧急停车、反应器联锁
- 电力行业：发电机组保护、锅炉 BMS 系统
- LNG / 天然气：储罐压力联锁、紧急切断控制
- 海上平台：安全仪表系统、防爆区域控制凭借 SIL3 认证与 TMR 冗余设计，可满足高危行业的安全完整性要求。
