描述
产品深度介绍
英维思 TRICONEX 3604E 是 Tricon 系列安全仪表系统（SIS）的核心三重冗余（TMR）数字输出模块，专为石油、化工、电力等高危行业的安全关键控制场景设计。作为 SIS 系统的执行层组件，它将系统逻辑信号转换为 24VDC 工业驱动信号，直接控制阀门、电磁阀、电机等现场设备，实现紧急停车（ESD）与安全联锁功能。
模块采用三重模件冗余（TMR）架构，单通道故障不扩散，系统可用性达 99.999%，满足 IEC 61508 SIL3 安全等级认证。每通道支持 2A 负载驱动，内置短路保护与电压环回诊断，响应时间≤1ms，支持热插拔，可在系统运行时更换模块，减少停机时间。工作温度范围 – 40°C 至 + 70°C，适配严苛工业现场。

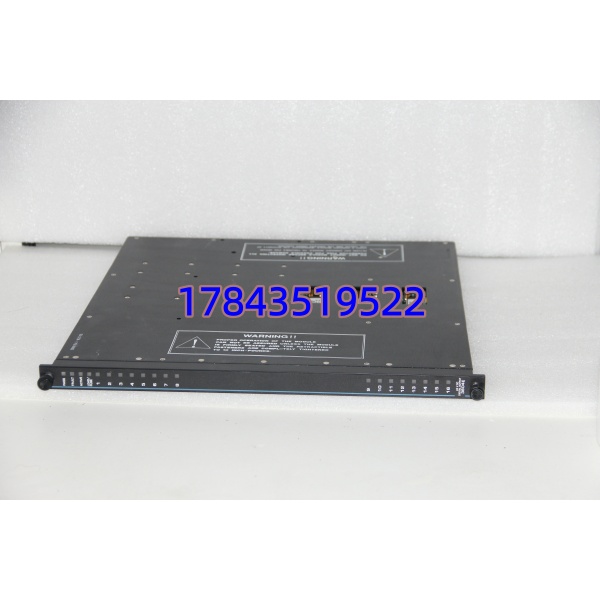

3604E
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | TRICONEX 3604E |
| 模块类型 | 数字输出模块（DO） |
| 冗余架构 | 三重冗余（TMR） |
| 通道数量 | 16 通道（非共用输出） |
| 负载电压 | 22–45VDC（标称 24VDC） |
| 输出电流 | 最大 2A / 通道，10A 浪涌 / 10ms |
| 隔离电压 | 1500VDC（光隔离） |
| 安全认证 | IEC 61508 SIL3、TÜV 莱茵认证 |
| 工作温度 | -40°C ~ +70°C |
| 响应时间 | ≤1ms |
| 诊断功能 | 电压环回监测、短路 / 过载保护 |
| 热插拔 | 支持 |
| 功耗 | 典型 6.5W |
| 尺寸 | 190mm×60mm×35mm |
| 重量 | 约 0.5kg |

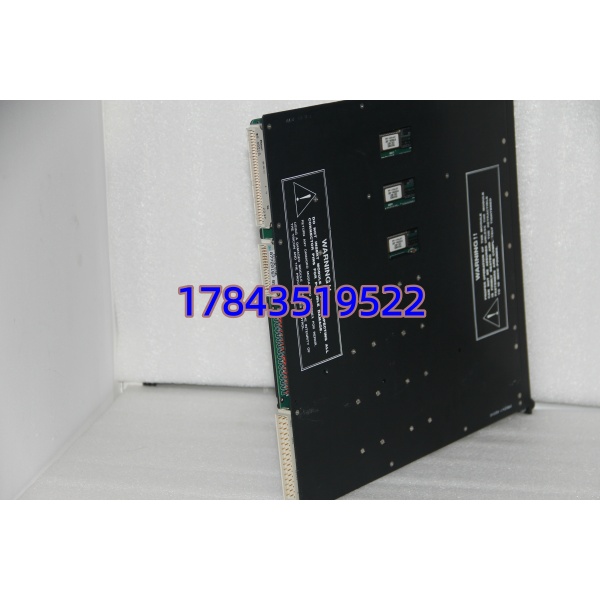

3604E
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知运维部门停机计划，确认工艺处于安全状态。
- 佩戴防静电手环，在防静电垫上操作，避免静电击穿模块。
- 确认系统处于冗余模式，热插拔不会影响正常运行。
工具与备份
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机。
- 备份：导出 SIS 程序至 U 盘；拍照记录旧模块接线及机架布局。
阶段二：拆卸旧模块（10 分钟，支持热插拔）
- 用标签纸标注每根线缆对应的端子号，避免接错。
- 逆时针松开端子螺丝，轻轻拔出线缆，避免损伤端子针脚。
- 按压模块上下释放卡扣，垂直向外拔出模块（无需断电）。
- 检查背板连接器针脚是否弯曲、氧化，用压缩空气清理灰尘（禁止用手触摸针脚）。
阶段三：安装新模块（15 分钟）
- 核对新模块型号为TRICONEX 3604E，确认外观无破损、防静电袋完好。
- 对准机架插槽，垂直插入模块至卡扣 “咔哒” 锁定，确保与相邻模块对齐。
- 按标签恢复接线，顺时针拧紧端子螺丝（扭矩约 0.5N・m），轻拉线缆确认固定牢固。
自检清单
- 所有线缆接线正确、无松动
- 模块卡扣锁定，无倾斜
- 机架内无遗留工具
阶段四：上电测试（15 分钟，热插拔无需整机重启）
- 模块插入后，系统自动识别新模块，无需重新配置 IP 地址。
- 观察模块 LED 指示灯：
- RUN 绿灯常亮：正常启动；ERR 红灯闪烁：故障告警，需排查接线或配置。
- 连接 TRICONEX 编程软件，扫描网络识别新模块，核对固件版本（建议 Vx.x 及以上）。
- 触发模拟报警信号，验证对应输出通道动作正常、现场设备响应准确。
- 系统带载运行 30 分钟，无报警、通讯稳定后，记录模块序列号及更换时间至维护日志。
⚠️ 常见上电问题
- 通讯失败：核对背板连接、机架地址及软件配置。
- ERR 灯常亮：固件版本不匹配，联系供应商刷新固件至兼容版本。
- 输出无响应：检查端子接线、负载电源及通道配置逻辑。
3604E
常见问题解答（FAQ）
Q1：TRICONEX 3604E 支持热插拔吗？
A：支持。该模块专为 SIS 系统冗余架构设计，支持在线热插拔，可在系统正常运行时更换模块，无需停机，大幅减少维护时间。更换时需确保系统处于冗余模式，避免单模块运行时更换。
Q2：3604E 和 3604 有什么区别？可以直接替换吗？
A：3604E 是 3604 的增强版，可直接替换。3604E 优化了电路设计，提升了抗干扰能力，工作温度范围扩展至 – 40°C 至 + 70°C，增加了电压环回诊断精度。两者引脚定义、尺寸、功能完全兼容，替换后无需修改程序或硬件配置。
Q3：3604E 能和老款 Tricon 机架兼容吗？
A：完全兼容。3604E 适配所有 Tricon 系列机架（如 8110、8120），无需升级背板或电源。替换后直接下载原程序即可运行，无需重新编译，适配老系统改造场景。
Q4：模块的质保期多久？售后怎么处理？
A：全新原装质保 12 个月（自发货日起），质保范围为非人为损坏的硬件故障（如输出通道损坏、通讯故障）。人为损坏（静电击穿、进水、接错电源）、超温 / 超压使用不在质保内。售后流程：① 提供故障照片 / 视频；② 远程协助诊断；③ 质保期内非人为故障，免费更换或维修。
Q5：市场上的 3604E 有翻新件吗？怎么辨别全新原装？
A：存在翻新件，需警惕低价货源。翻新件多为旧模块维修后重新售卖，稳定性差、无质保。辨别全新原装的 3 个关键点：
- 包装：原厂防静电袋未拆封，附带装箱单、合格证、序列号标签。
- 外观：电路板无维修痕迹（无飞线、无重新焊接），接口针脚无划痕、无氧化。
- 溯源：提供序列号，可在施耐德电气官网查询生产日期及授权信息。我们供应的 3604E 均为全新原装，可提供全套溯源资料及质检报告。
