描述
产品深度介绍
Triconex 3503EN 是 Tricon SIS 系统的标准32 通道数字输入模块，核心为三重化冗余（TMR）架构，所有信号路径 100% 三重化，经主处理器硬件表决，单通道故障不影响系统运行，满足 IEC 61508 SIL3安全完整性等级要求。
模块每通道独立信号调理与光电隔离，支持干触点 / 固态输入，可检测 “卡滞” 故障（Stuck-on），适配断电跳闸（De-energize-to-trip）安全逻辑。具备热插拔与在线诊断功能，支持不停机维护，广泛用于电力、油气、化工等关键安全回路。

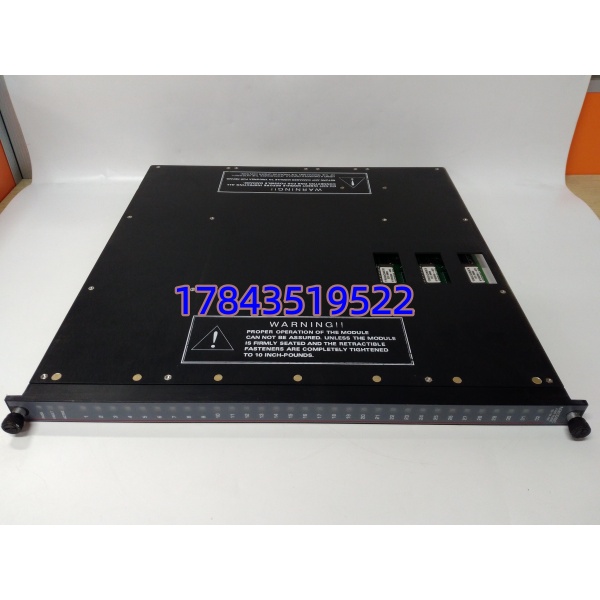

英维思3503EN
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 型号 | 3503EN（3503EN2，EDI 5909） |
| 通道数 | 32 路 DI，每 8 通道 1 组公共端 |
| 输入电压 | 24V AC/DC（推荐 20–42.5V DC，最大 42.5V AC/DC） |
| 输入频率 | DC 或 47–63Hz |
| 安全等级 | IEC 61508 SIL3 |
| 冗余架构 | 三重化（TMR），硬件表决 |
| 诊断功能 | 通道级自检、卡滞故障检测 |
| 热插拔 | 支持（在线更换，无需停机） |
| 工作温度 | -40℃ ~ +70℃ |
| 尺寸（长 × 宽 × 高） | 216mm × 168mm × 89mm |
| 重量 | 约 4kg |
| 颜色代码 | 深红色 |

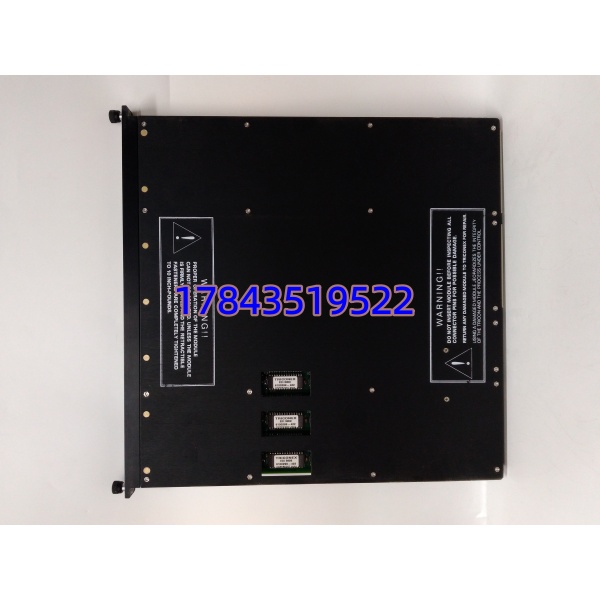

英维思3503EN
安装与接线要点
1. 安装环境
- 安装于 Tricon 标准机柜 I/O 插槽，垂直安装，预留散热空间
- 支持热插拔，更换时无需断电，但需佩戴防静电手环
2. 接线规范
- 每 8 通道为 1 组公共端（共 4 组），适配 24V AC/DC 现场信号
- 干触点输入：一端接通道，一端接公共端；固态输入：匹配电压极性
- 外接终端面板（ETP），通过专用电缆连接背板，防插错机械键控
3. 配置与诊断
- 模块自动识别，无需软件配置通道地址
- 面板 LED：绿色 = 正常，红色 = 通道 / 模块故障
- 支持系统级诊断，故障信息上传 Tricon 操作站
常见问题解答（FAQ）
Q1：3503EN 和 3503E 有什么区别？A：3503E 是基础型号（16 通道），3503EN 是增强型（32 通道），电气接口与功能一致，通道数翻倍，适配高密度 I/O 场景。
Q2：模块支持冗余配置吗？A：支持 TMR 三重化冗余（系统级），模块本身为单槽位，无需冗余背板，单模块内部三重化表决。
Q3：可以用在非 Tricon 系统吗？A：不可以。专属 Tricon SIS 系统，硬件接口与通讯协议私有，不可直接用于其他 DCS/PLC。
Q4：如何鉴别全新原装与翻新？A：全新原装标签清晰、序列号可查、板卡无划痕 / 补焊、防静电袋齐全；翻新件多有打磨痕迹、标签模糊或无原厂包装。
