描述
产品详情
・型号：3503EN（基础型号 3503E）・品牌：TRICONEX 康吉森（Schneider 施耐德旗下）・系列：Tricon 安全仪表系统 SIS
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 架构 | TMR 三重模块冗余，三取二 2oo3 硬件表决 |
| 通道数量 | 32 路数字输入，按 8 通道为一组分组隔离 |
| 输入信号 | 干接点无源、20‑42.5VDC 湿接点；兼容低频 AC47‑63Hz 信号 |
| 标称工作电压 | 24VDC |
| 信号响应 | 信号消抖滤波，响应小于 0.5ms |
| 安全认证 | IEC61508 SIL3、TÜV 认证 |
| 板间总线 | Tribus 高速三重化背板总线 |
| 诊断能力 | 内部硬件自检、通道故障、断线检测，面板 LED 状态指示 |
| 热插拔 | 支持机箱不停机在线更换模块 |
| 工作温度 | -40℃ ~ +70℃工业宽温级 |
| 存储温度 | -40℃ ~ +80℃ |
| 相对湿度 | 5‑90% RH，无凝露 |
| 防护等级 | IP30（机柜内安装） |
| 适配系统 | Tricon V9、V10、V11 硬件平台；固件版本需要和主机系统版本匹配 |
| 功耗 | 整机功耗小于 5W |
产品介绍

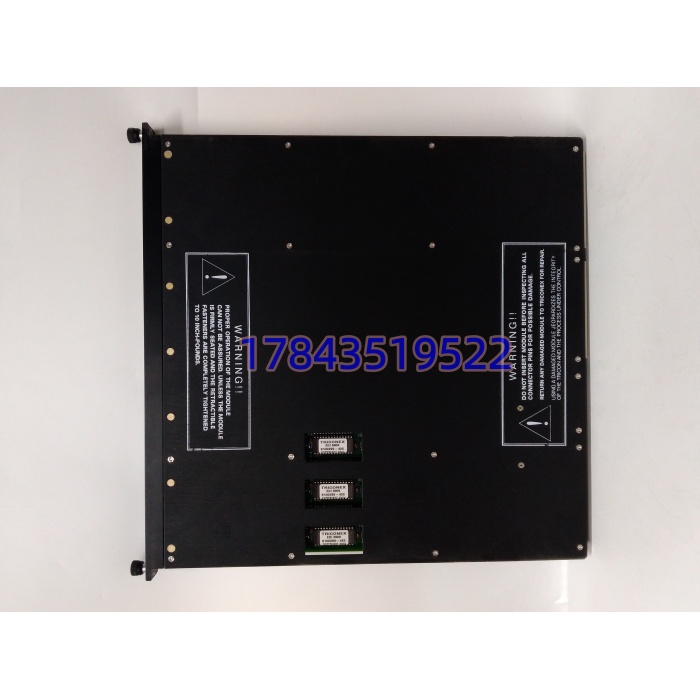

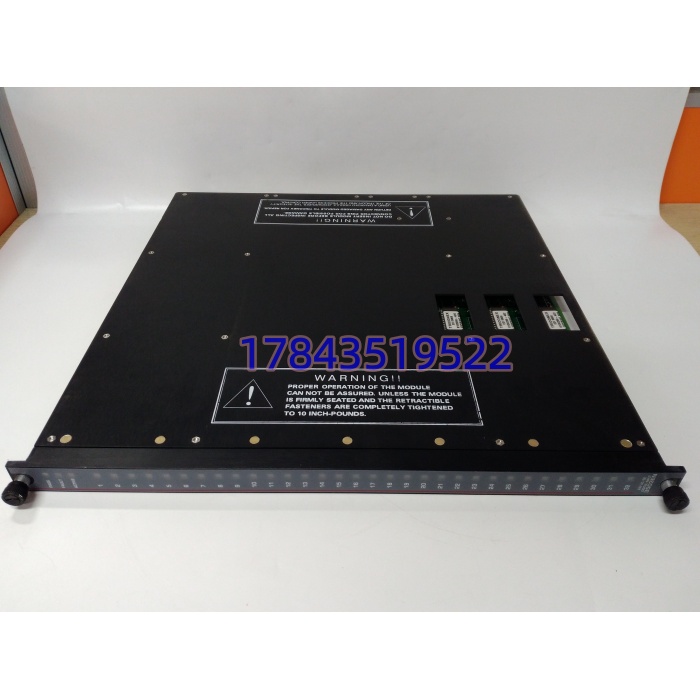

3503EN 是 Tricon 安全系统的 32 通道三重化数字输入卡件，在 3503E 基础上衍生迭代，硬件架构不变，优化部分诊断逻辑。每一路现场开关信号同时送入三套完全独立的采集回路，模块本地完成三取二表决，单一路通道故障不会造成信号误报、安全逻辑误动作。这块卡专门采集现场压力开关、液位开关、火焰检测器、手动急停按钮等安全回路接点信号，送给 SIS 控制器做联锁判断。
坦白讲，现场很多人分不清 3503E 和 3503EN，二者机箱插槽完全兼容，但固件版本不能直接互刷；EN 版本增加部分增强诊断点，直接混用旧固件会报模块不匹配。硬件已经进入生命周期末期，原厂新订货交期很长，石化、火电存量 SIS 备件主要依靠全新库存与拆机件。现场高频故障诱因：现场回路浪涌、接地错误，造成单通道或者整组通道损坏；TMR 架构单通道坏模块不会直接离线，只会报通道降级告警，如果巡检忽略，再坏一路就会造成该点失效。
应用场景与行业案例
痛点切入：我在现场碰到过，SIS 系统没有触发重大停机，模块仅报通道降级告警，运维没有及时处理；后续现场又出现第二个通道故障，该安全点直接失效。很多工程师看到模块整体灯正常，误以为全部通道完好，忽略单通道降级报警。3503E 旧版模块不能直接刷 EN 固件，盲目刷写直接造成模块无法识别。
典型场景
- 石油化工装置 ESD 紧急停车系统：采集现场急停、压力高高、液位低低开关信号，参与联锁逻辑。
- 火气 F&G 安全系统：火焰、烟感、可燃气探测开关量信号采集。
- 火电锅炉 BMS 燃烧器管理系统：火焰检测器、油阀反馈接点采集。
- 煤化工存量 SIS 系统维保替换：核对固件版本，区分 3503E 与 3503EN。
真实案例某石化装置 Tricon SIS，3503EN 模块其中一组通道受现场浪涌冲击，出现单通道降级告警，现场没有及时备件更换。后期工艺扰动造成第二通道损坏，对应的紧急联锁点彻底失效，失去保护能力。现场尝试拿旧版 3503E 上机，硬件可以插入机箱，但导入 3503EN 的组态，模块持续报固件不兼容。更换同型号 3503EN 库存备件，下载对应版本固件，逐点做通道信号校验，全部 32 点采集正常，降级告警消除。事后运维把 SIS 模块降级告警纳入每班必看，备件严格区分 E 和 EN 版本，不做混用。
